7ML19985QK82 ST-H Transducer – BEDIENINGSHANDLEIDING pagina NL-11
mmmmm
Nederlands

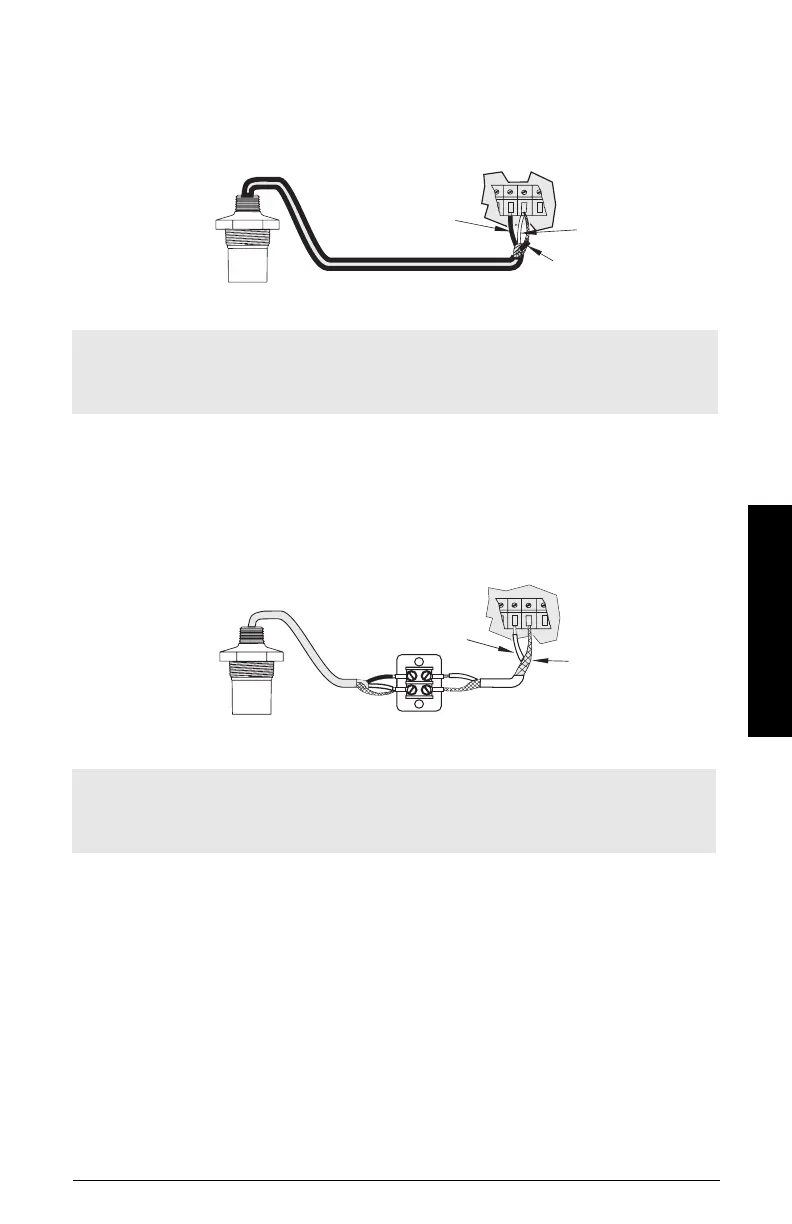

Directe aansluiting
Sluit de transducer direct aan op de Milltronics transceiver, met de twee-aderige
afschermingskabel.
Coax verlenging
Sluit de transducer aan op de Siemens Milltronics transceiver via een schakelkast en RG–62
A/U coax-kabel. Deze configuratie is doelmatig voor gecombineerde lengten van max. 365 m
(1200 ft).
Opmerking: Bij het aansluiten op een SITRANS LUC500, een MultiRanger 100/200, of een
HydroRanger 200, worden de witte, zwarte en afschermingskabels alle afzonderlijk
aangesloten. Sluit de witte en afschermingskabels niet op elkaar aan.
Opmerking: Bij het aansluiten op een SITRANS LUC500, MultiRanger 100/200 en
HydroRanger 200, GEEN coax-kabel gebruiken; zie onderstaande schema voor de juiste
procedure.
Wit
zwart
afscherming
Verleng de kabel m.b.v. RG-62 A/U
Wit
afscherming
