Introducción
El sensor ultrasónico ST-H se utiliza con un transmisor de
nivel Siemens Milltronics.
El sensor convierte la energía eléctrica de la pulsación
emitida por el emisor receptor en energía acústica, y
convierte la energía acústica del eco de retorno en energía
eléctrica, para el transmisor.
La energía acústica efectiva se genera en la cara del sensor
y es radiada hacia afuera, disminuyendo en amplitud con un
cociente inversamente proporcional al cuadrado de la
distancia. La potencia máxima es irradiada axialmente
(perpedicular) de la cara del sensor en una línea que se
conoce como el eje de transmisión. Cuando la potencia se
reduce a la mitad (– 3 dB) se forma un límite cónico que
define el haz sonoro. La medida de diámetro de éste cono en
grados se define como el ángulo de emisión.
Los sensores ST-H incorporan un sensor de temperatura, que informa al transmisor de la
temperatura del aire en el sensor ultrasónico.
Indicaciones generales
ADVERTENCIA: Los materiales de construcción son seleccionados en base a
su compatibilidad química (o inertidad) para usos generales. Antes de instalar los
sensores en ambientes específicos recomendamos consulte las tablas de
compatibilidad química.
Importante: Este aparato se ha diseñado para el uso en ámbito industrial. El uso de este
aparato en instalaciones residenciales puede causar interferencias a las comunicaciones
por radio.

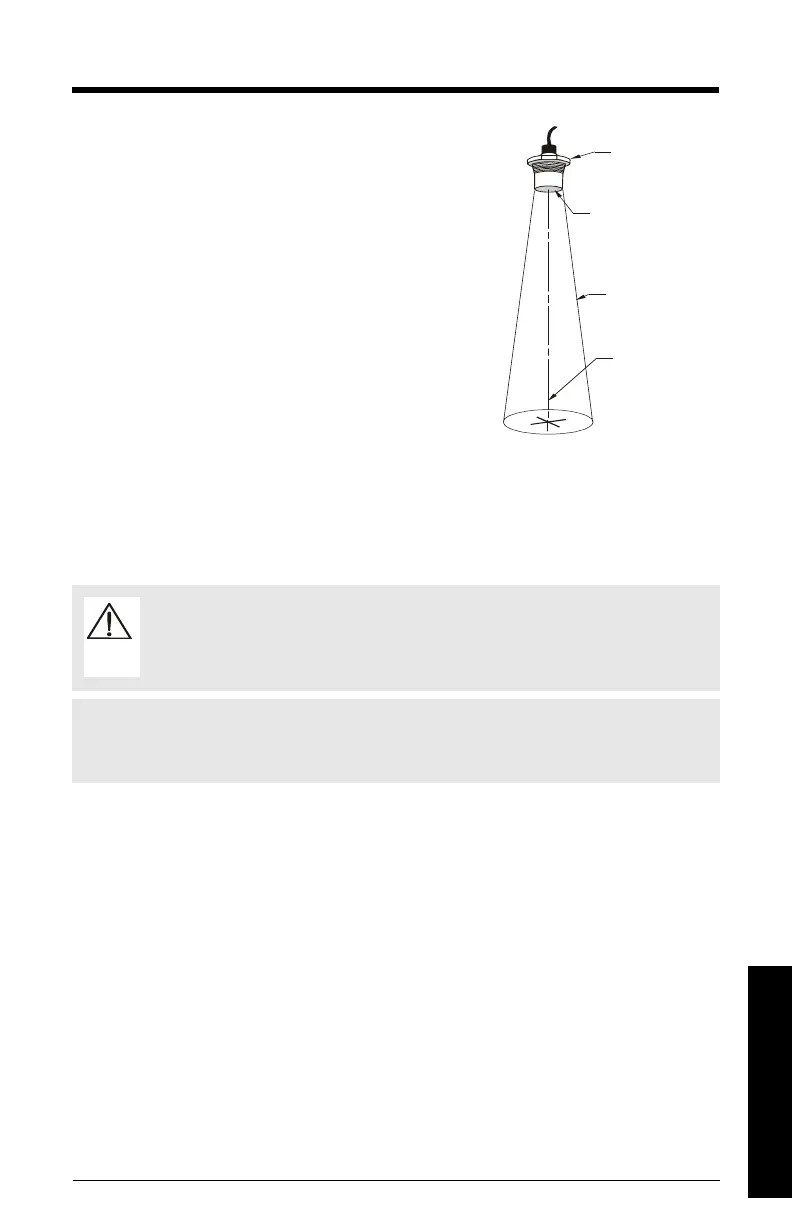

sensor
cara (superficie
emisora) del sensor
límite –3db
eje de
transmisión,
irradiado
axialmente de la
superficie
emisora (cara)
