Siemens ST-H Operation Manual

7ML19985QK82 Ultraschallsensor ST-H – BETRIEBSANLEITUNG Seite DE-11
mmmmm
Deutsch

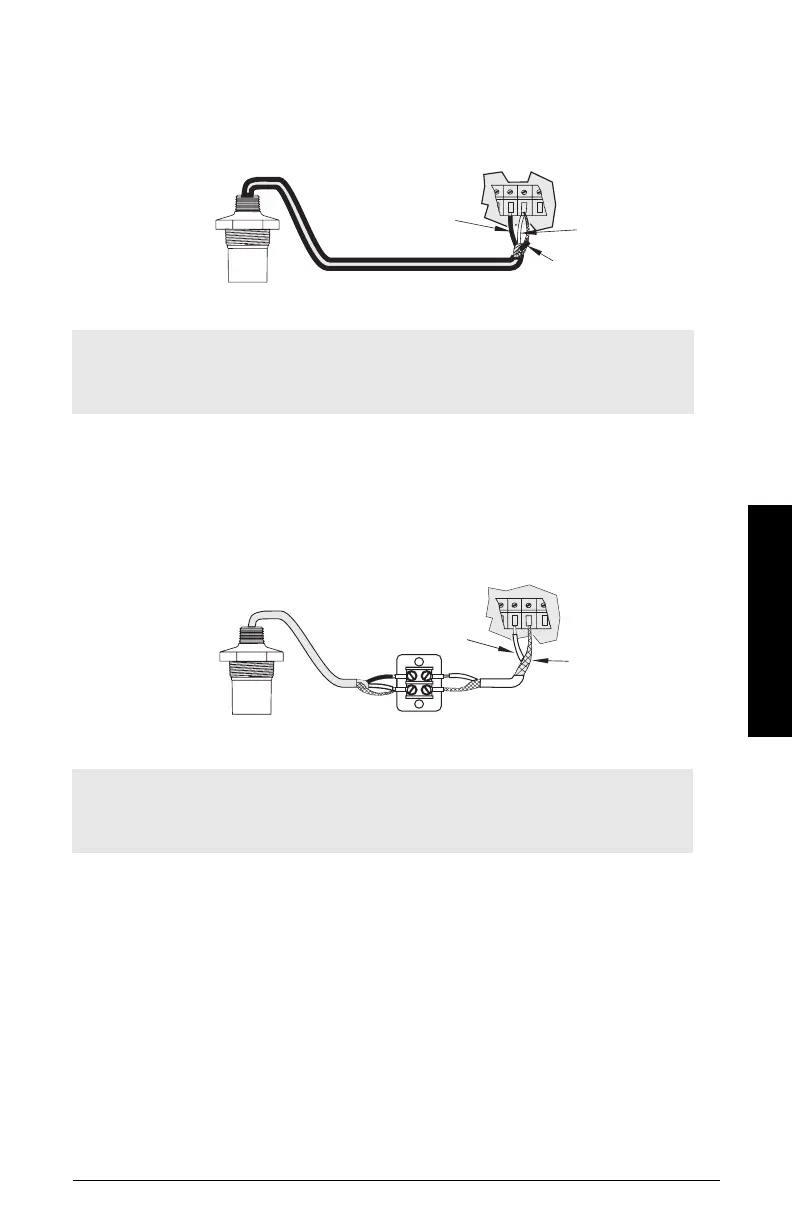

Direkter Anschluss
Schließen Sie den Ultraschallsensor über das zwei-adrige, geschirmte Kabel direkt an den
Siemens Milltronics Messumformer an.
Koaxialverlängerung
Schließen Sie den Ultraschallsensor über einen Anschlusskasten und ein RG-62 A/U Koaxial-
kabel an den Siemens Milltronics Messumformer an. Diese Anordnung gilt für eine Gesamt-
länge von 365 m (1200 ft).
Hinweis: Bei Anschluss eines SITRANS LUC500, MultiRanger 100/200 oder
HydroRanger 200 werden die Drähte weiß, schwarz und Schirm jeweils separat
angeschlossen. Der Schirm und der weiße Draht dürfen NICHT verknüpft werden.
Hinweis: Bei Anschluss eines SITRANS LUC500, MultiRanger 100/200 oder
HydroRanger 200 darf KEIN Koaxialkabel verwendet werden. Siehe Zeichnung unten
für die richtige Vorgehensweise.
weiß
schwarz
Schirm
Kabelverlängerung mit RG-62 A/U Koaxialkabel
weiß
Schirm
