Montage – Applikationen mit Flüssigkeiten
Aggressive Applikationen
Anschluss
• Zur optimalen Störsicherheit sind die Kabel getrennt von anderen Kabeln (mit Ausnahme
des Temperaturfühlers) in einem geerdeten Metallrohr zu verlegen. Erden Sie den Schirm
nur am Messumformer. An Verbindungsstellen muss der Schirm isoliert werden, um
Erdschleifen zu vermeiden.
• Alle Gewindeanschlüsse sind so abzudichten, dass das Eindringen von Feuchtigkeit
verhindert wird.
• Die Kabel sollten nicht offen verlegt werden.
• Vermeiden Sie eine Leitungsführung in der Nähe von Hochspannungs-, Motorleitungen,
Schaltschützen oder Frequenzumrichtern (SCR Steuerantriebe).
Hinweis: Die Installation darf nur durch qualifiziertes Personal und unter Beachtung der
örtlichen, gesetzlichen Bestimmungen durchgeführt werden.

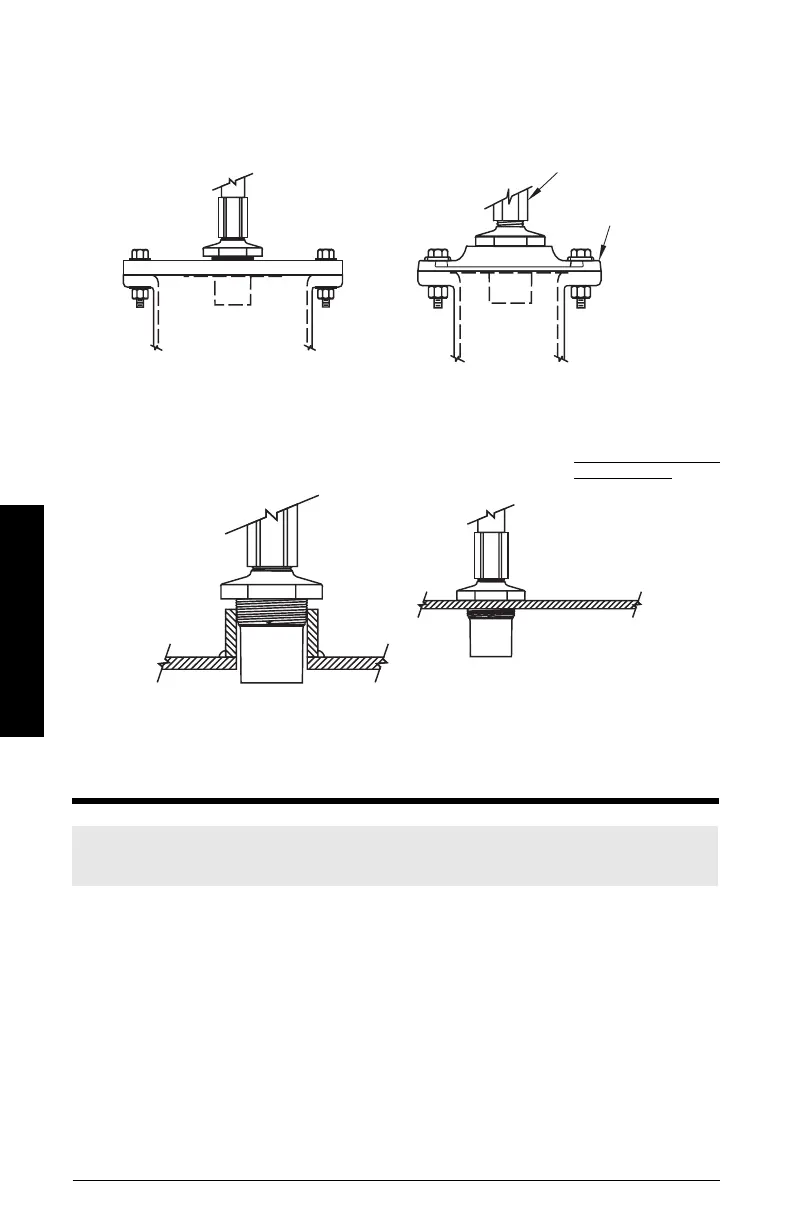

Blindflansch Flanschmontage
Koppeladapter aus
Kunstsstoff
Siemens
Milltronics
Flanschadapter
Flansch, Dichtung und Montagematerial
vom Kunden geliefert.
Standrohr mit kunden-
seitigem Flansch. Anga
ben zum Anschweißen
eines Metallflansches
an das Rohr finden Sie
im
Applikationshand-
buch Ultraschallsenso-
ren
, verfügbar unter
www.siemens.com/pro-
cessautomation.
Koppeladapter
Koppeladapter
An die Behälterdecke
geschweißter
2" Koppeladapter
