7ML19985QK82 ST-H-anturi – KÄYTTÖOPAS Sivu SU-3
mmmmm
Suomi
Johdanto
ST-H-anturia käytetään Siemens Milltronicsin
ultraäänitoimisten pintamittarien kanssa.
Anturi muuntaa lähetin-vastaanottimen tuottaman
sähköisen mittauspulssin energian akustiseksi energiaksi.
Sen jälkeen se muuntaa kaiun akustisen energian takaisin
sähköenergiaksi ohjainta varten.
Anturin pinta lähettää ulospäin säteilevää akustista
energiaa, jonka amplitudi pienenee käänteisessä suhteessa
etäisyyden neliöön. Suurin säteilyteho kohdistuu anturin
pinnasta kohtisuoraan mittausalan keskiviivaan. Alue, jolla
teho pienenee puoleen (–3 dB), muodostaa mittausalan
keskiviivan ympärille keilan, joka määrittelee ultraäänen
mittaussäteen ja jonka halkaisija on säteen kulma.
ST-H-antureissa on integroitu lämpötilan mittapää, joka
lähettää tiedon anturia ympäröivän ilman lämpötilasta ohjaimelle.
Yleiset periaatteet
VAROITUS: Rakenneaineet valitaan yleisiin käyttötarkoituksiin niiden
kemiallisen yhteensopivuuden (eli reagoimattomuuden) perusteella.
Erityisympäristöille altistuvissa sovelluksissa kemiallinen yhteensopivuus on
tarkistettava taulukoista ennen asennusta.
Huomautus: Tämä tuote on tarkoitettu käytettäväksi teollisuustiloissa. Laitteen
käyttäminen asuinalueilla saattaa aiheuttaa häiriöitä monenlaiseen radiotaajuuksia
käyttävään viestintään.

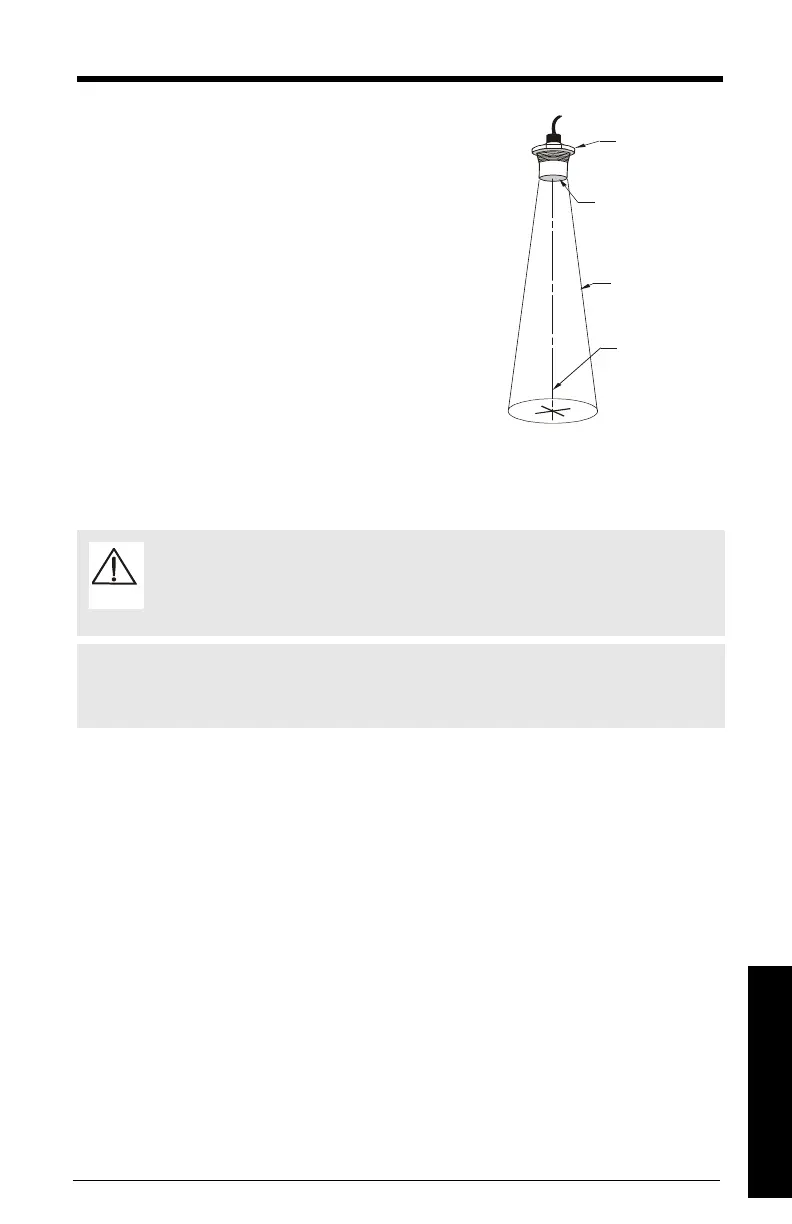

anturi
anturin pinta
–3 dB:n raja
mittausalan
keskiviiva,
kohtisuorassa
anturin pintaan
nähden
