7ML19985QK82 Μορφοτροπέας ST-H – ΕΓΧΕΙΡΙ∆ΙΟ ΛΕΙΤΟΥΡΓΙΑΣ Σελίδα EL-3
mmmmm
Ελληνικά
Εισαγωγή
Ο µορφοτροπέας ST-H λειτουργεί σε συνδυασµό µε
προϊόντα παρακολούθησης στάθµης µε υπέρηχους της
Siemens Milltronics.
Ο µορφοτροπέας µετατρέπει την ηλεκτρική ενέργεια του
παλµού εκποµπής από τον ποµποδέκτη σε ηχητική
ενέργεια. Στη συνέχεια, µετατρέπει ξανά την ηχητική
ενέργεια της ηχούς σε ηλεκτρική ενέργεια για τον ελεγκτή.
Η επιφάνεια του µ
ορφοτροπέα εκπέµπει ηχητική ενέργεια
που ακτινοβολείται προς τα έξω, και το πλάτος της οποίας
µειώνεται σε ποσοστό αντιστρόφως ανάλογο προς το
τετράγωνο της απόστασης. Η µέγιστη ισχύς ακτινοβολείται
κάθετα από την επιφάνεια του µορφοτροπέα, πάνω στον
άξονα εκποµπής. Στο σηµείο όπου η ισχύς µειώνεται κατά
το ήµ
ισυ (– 3 dB), ένας κωνικά οριοθετηµένος χώρος,
κεντραρισµένος γύρω από τον άξονα εκποµπής, καθορίζει
την ηχητική δέσµη, η διάµετρος της οποίας αποτελεί τη
γωνία της δέσµης.
Οι µορφοτροπείς ST-H διαθέτουν ενσωµατωµένο αισθητήρα θερµοκρασίας αέρα που
µεταδίδει προς τον ελεγκτή τη θερµοκρασία αέρα που µ
ετριέται στο µορφοτροπέα.
Γενικές οδηγίες
ΠΡΟΕΙ∆ΟΠΟΙΗΣH: Τα υλικά κατασκευής έχουν επιλεγεί µε βάση τη χηµική
τους συµβατότητα (ή αδράνεια) για γενική χρήση. Σε ό,τι αφορά την έκθεση σε
συγκεκριµένο περιβάλλον, αντιπαραβάλετε µε τους πίνακες χηµικής
συµβατότητας, πριν προχωρήσετε στην εγκατάσταση.
Σηµείωση: Το προϊόν αυτό προορίζεται για χρήση σε βιοµηχανικό περιβάλλον. Η
λειτουργία του παρόντος εξοπλισµού σε κατοικηµένη περιοχή ενδέχεται να προκαλέσει
παρεµβολές σε ορισµένες ραδιοεπικοινωνίες.

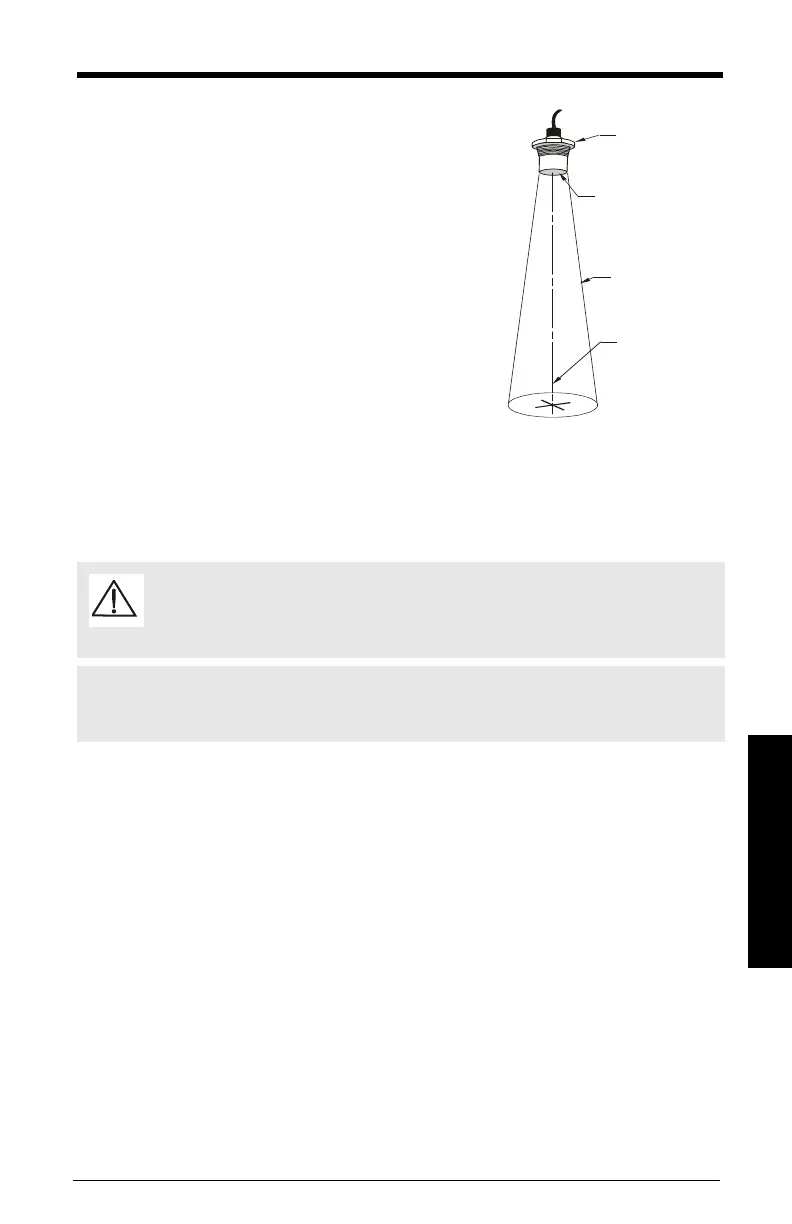

µορφοτροπέας
επιφάνεια
µορφοτροπέα
όριο –3 db
άξονας
µετάδοσης,
κάθετος προς
την επιφάνεια
µορφοτροπέα
