A5E32282889 XPS/XCT serie transducers – BEDIENINGSHANDLEIDING Pagina NE-3
Nederlands
Inleiding
De Echomax XPS/XCT serie transducers werken in combinatie
met de Siemens Milltronics producten voor ultrasone
niveaumeting.
De transducer converteert de elektrische energie van de
zendpuls van de transceiver in een akoestische energie.
Vervolgens converteert het de akoestische energie van de echo
weer terug in elektrische energie voor de regelaar.
Het transducer-oppervlak zend akoestische energie uit die
uitwaaiert, waarbij de amplitude afneemt omgekeerd
proportioneel aan het kwadraat van de afstand. Het maximale
vermogen straalt haaks op het transducer-oppervlak op de as
van de transmissie. Daar waar het vermogen met de helft wordt
gereduceerd (– 3 dB), geeft een conische grens, gecentreerd
rond de as van de transmissie de geluidsbundel, waarvan de
diameter de bundelhoek is.
De XPS/XCT transducers zijn voorzien van een geïntegreerde temperatuursensor, welke de
luchttemperatuur bij de transducer doorgeeft aan de regelaar.
Algemene richtlijnen
XPS/XCT serie – Certificaat SIRA 99ATEX5153X
Deze apparatuur mag worden gebruikt in explosiegevaarlijke gebieden voor alle gassen met
de temperatuurklassen T1, T2, T3 en T4 voor de XPS serie (XPS-10, XPS-15, XPS-30, en XPS-40)
en T1, T2, en T3 voor de XCT serie (XCT-8 en XCT-12). De XPS serie is alleen gecertificeerd voor
gebruik in omgevingstemperaturen in het bereik van - 40 °C tot 95 °C en de XCT serie is
uitsluitend gecertificeerd voor gebruik omgevingstemperaturen in het bereik van -40 °C tot 145
°C. Geen van beide mag buiten hun respectievelijke temperatuurbereiken vallen.
De installatie moet worden uitgevoerd conform de geldende voorschriften door voldoende
getraind personeel.
Deze apparaten mogen uitsluitend worden gevoed uit een schakeling die is voorzien van een
voldoende zware zekering met een schakelpunt van 4000A. Deze zekering is opgenomen in
Siemens Milltronics controllers.
Dit product is bedoeld voor gebruik in industriegebieden. Bij gebruik in
woongebieden kunnen er storingen van verschillende radiografische
toepassingen ontstaan.
WAARSCHUWING: Constructiematerialen zijn gekozen op basis van hun
chemische compatibiliteit (of inertheid) voor algemene doeleinden. Controleer voor
blootstelling aan specifieke omgevingen, de chemische compatibiliteitstabellen
voorafgaande aan de installatie.

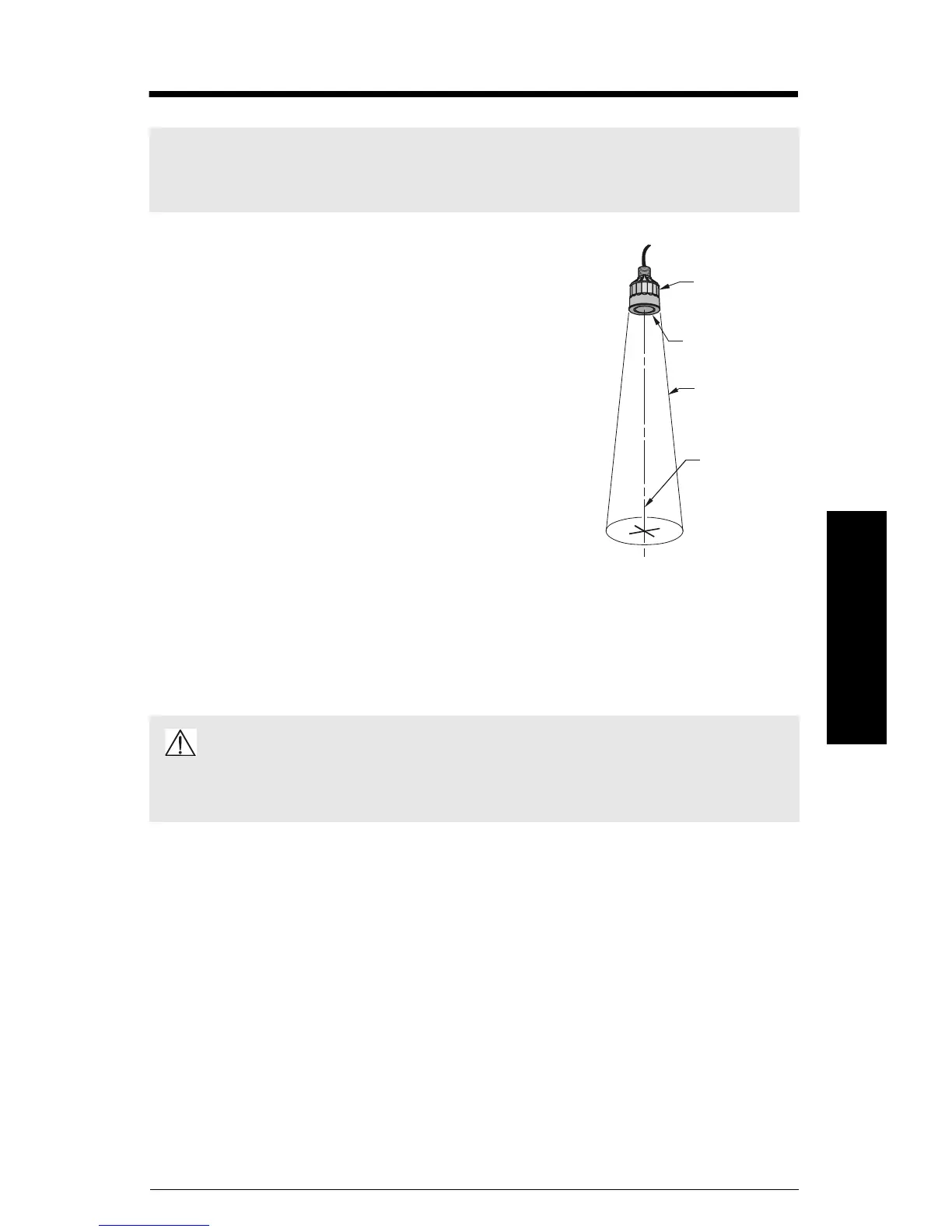

sensor
antenne-
oppervlak
–3 dB grens
zendas, haaks
op het
transducer-
oppervlak
