Siemens XPS - Directe Aansluiting; Coaxiaal Aansluiting

A5E32282889 XPS/XCT serie transducers – BEDIENINGSHANDLEIDING Pagina NE-13
Nederlands

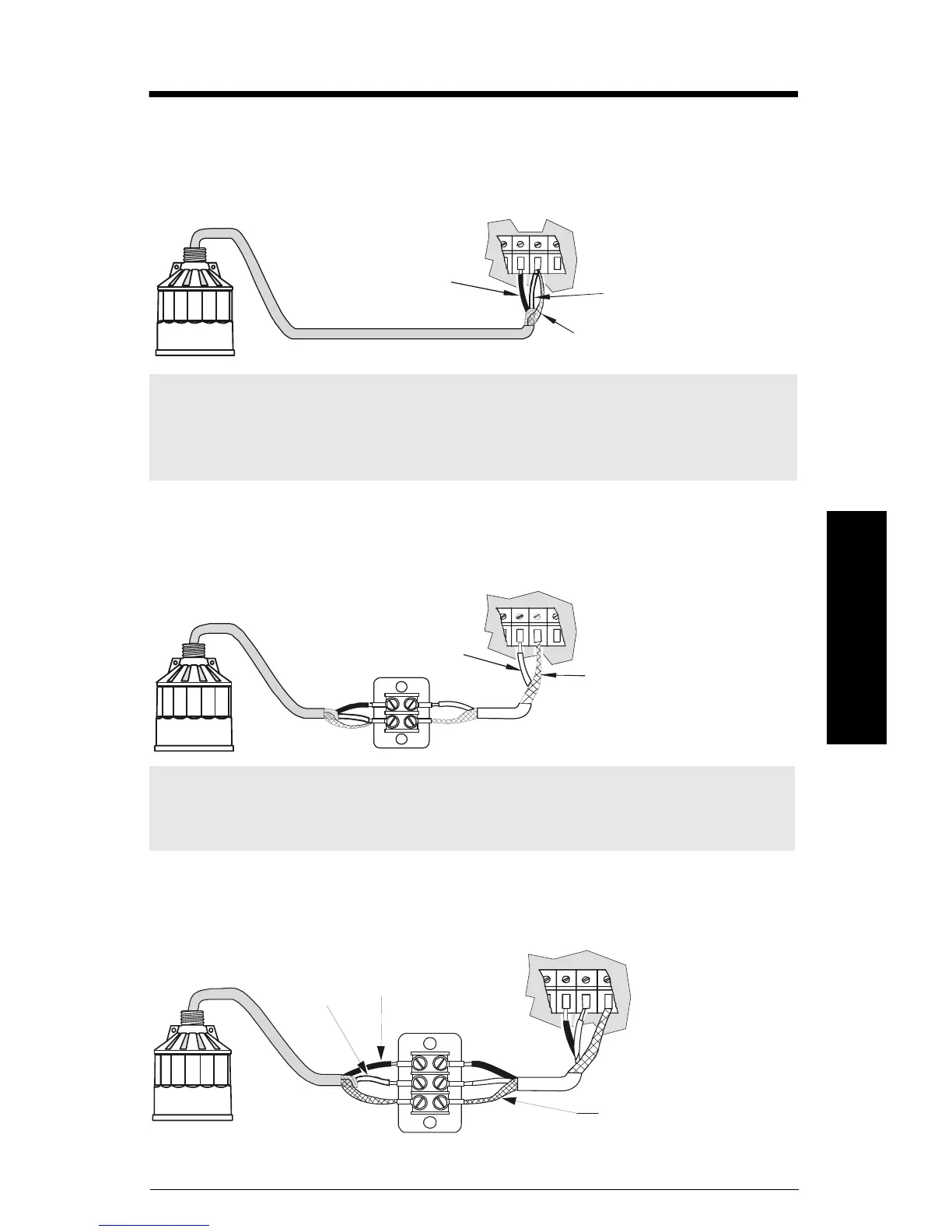

Aansluiting
Directe aansluiting
Sluit de transducer direct aan op de Siemens Milltronics transceiver, met de twee-aderige
afschermingskabel.
Coaxiaal aansluiting
Sluit de transducer aan op de Siemens Milltronics transceiver via een schakelkast en RG–62
A/U coax-kabel. Deze setup is doelmatig voor gecombineerde lengten tot max. 365 m (1200 ft).
2-draads verlenging
(alleen voor SITRANS LUT400, SITRANS LUC500, MultiRanger 100/200, en
HydroRanger 200)
Opmerking: Bij het aansluiten van een SITRANS LUT400, een SITRANS LUC500, een
MultiRanger 100/200, of een HydroRanger 200, worden de witte, zwarte en
afschermingskabels alle afzonderlijk aangesloten. Sluit de witte en afschermingskabels
NIET op elkaar aan.
Opmerking: Bij het aansluiten van een SITRANS LUT400, SITRANS LUC500,
MultiRanger 100/200 en HydroRanger 200, geen coax-kabel gebruiken; zie onderstaande
schema voor de juiste procedure.
wit
zwart
aarde/afscherming
verleng de kabel met RG-62 A/U coax
wit
aarde/afscherming
wit
zwart
aansluitkast
aarde/afscherming
Verleng de kabel met 18
AWG afgeschermde/twisted
pair kabel
