Siemens XPS - Conexão Direta; Conexão Coaxial

A5E32282889 Transdutores Séries XPS/XCT – MANUAL DE OPERAÇÃO Página PT-13
Português
Interligação
Conexão Direta
Conectar o transdutor diretamente ao emissor-receptor Siemens Milltronics através de um
cabo blindado, de dois condutores.
Conexão Coaxial
Conectar o transdutor ao emissor-receptor Siemens Milltronics através de uma caixa de
junção e cabo coaxial RG–62 A/U. Este dispositivo é eficiente para extensões combinadas até
365 m (1200 pés).
Extensão 2 Fios
(só para SITRANS LUT400, SITRANS LUC500, MultiRanger 100/200, e
HydroRanger 200)
Nota: Ao ligar a um SITRANS LUT400, a um SITRANS LUC500, a um MultiRanger 100/200,
ou a um HydroRanger 200, os condutores branco, preto e malha, são todos ligados
separadamente. NÃO interligue os condutores branco e malha juntos.
Nota: Ao ligar a um SITRANS LUT400, a um SITRANS LUC500, a um MultiRanger 100/
200, e a um HydroRanger 200, NÃO usar cabo coaxial; ver o diagrama abaixo para
procedimento correto.

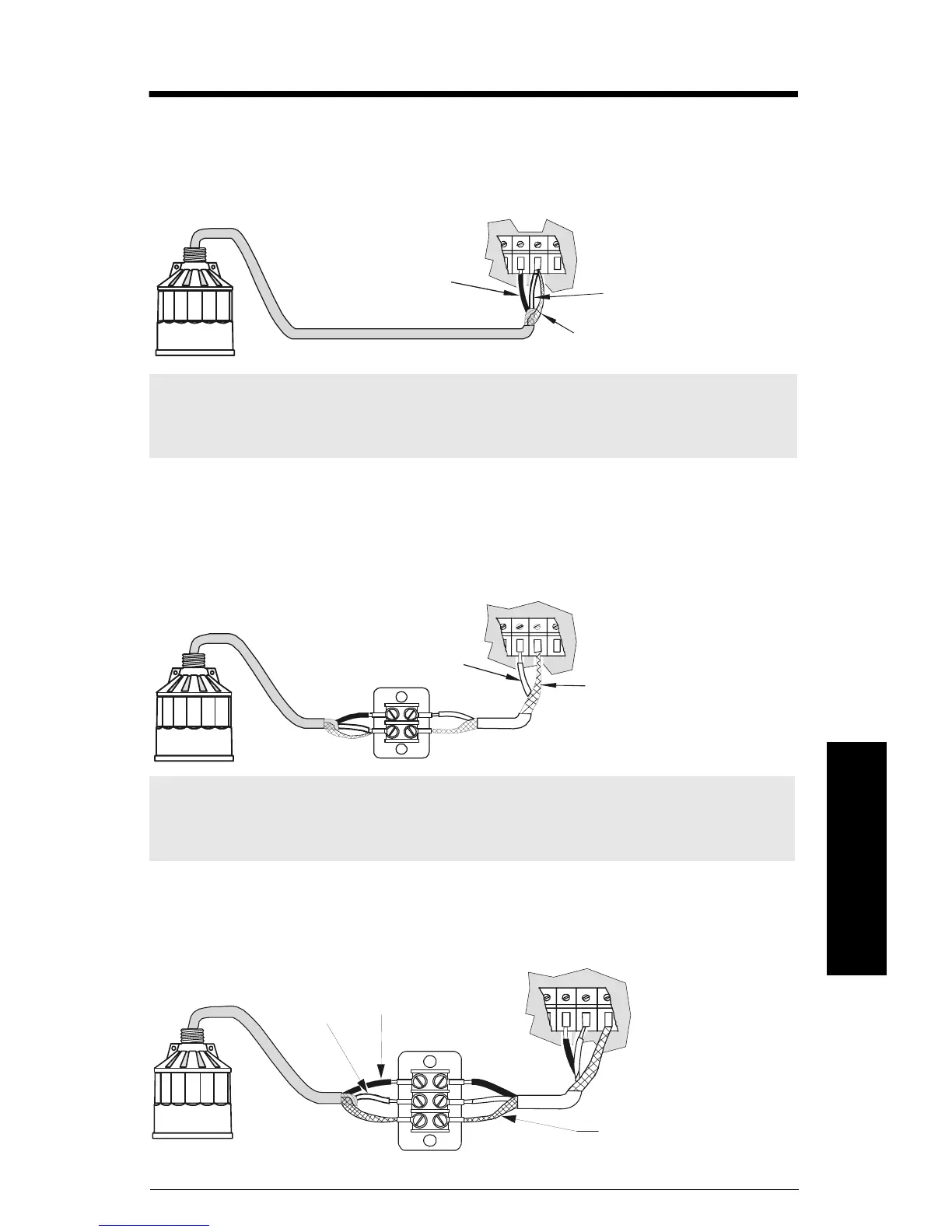

branco
preto
malha
extensão usando cabo
coaxial RG-62 A/U
branco
malha
branco
preto
caixa de junção
malha
extensão usando cabo de par
trançado blindado 18 AWG
