Siemens XPS - Direkte Forbindelse; Koaksial Forbindelse

A5E32282889 XPS/XCT Serie Transducere – DRIFTSVEJLEDNING Side DA-13
Dansk
Sammenkobling

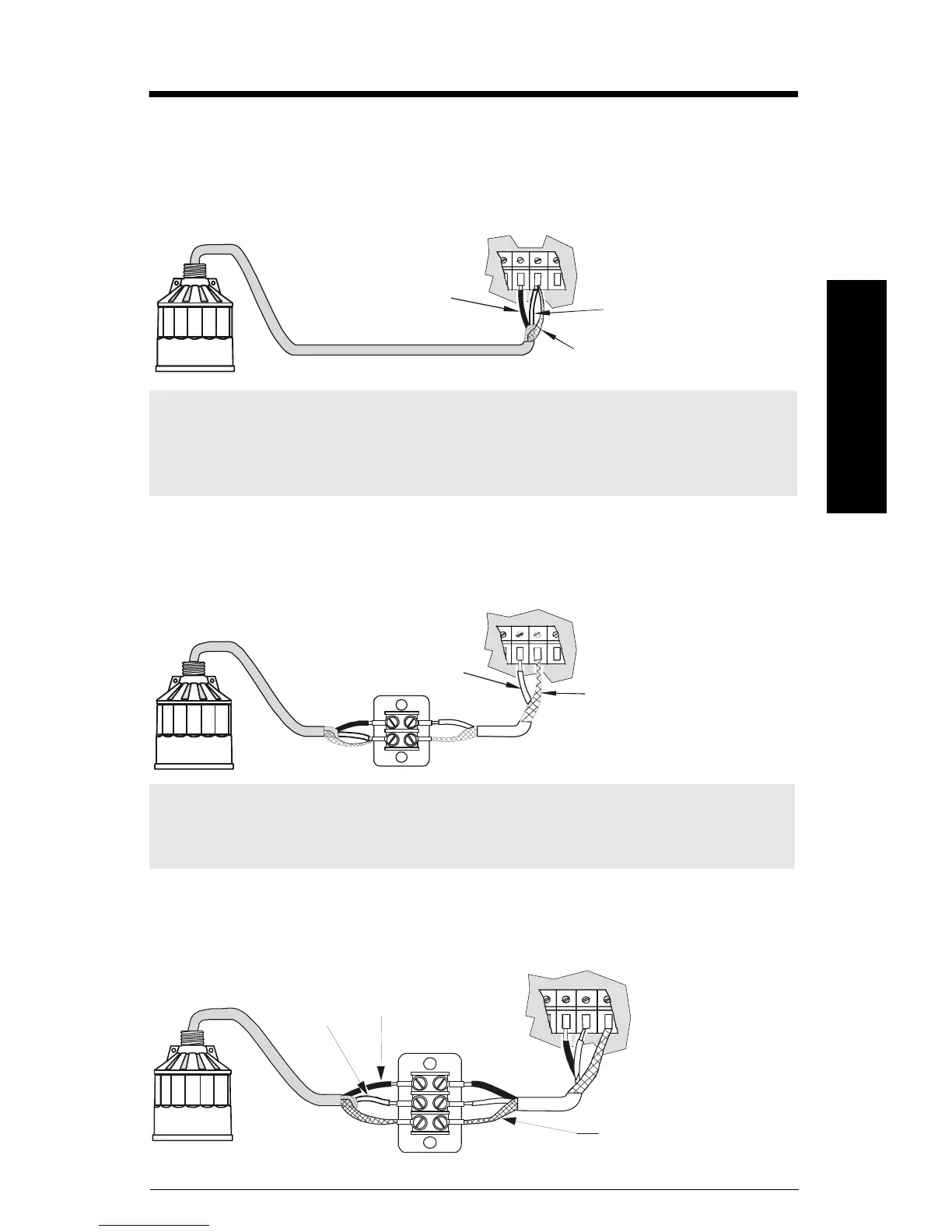

Direkte forbindelse
Forbind transduceren direkte til Siemens Milltronics transceiveren via det afskærmede to-
leder-kabel.
Koaksial forbindelse
Forbind transduceren til Siemens Milltronics transceiveren via en tilslutningsdåse og RG–62 A/
U koaksialkabel. Dette arrangement er effektivt for en samlet afstand på op til 365 m (1200 fod).
2-Leder-forlængelse
(kun for SITRANS LUT400, SITRANS LUC500, , MultiRanger 100/200 og
HydroRanger 200)
Bemærk: Ved tilslutning til en SITRANS LUT400, en SITRANS LUC500, en MultiRanger
100/200 eller en HydroRanger 200 forbindes den hvide ledning, den sorte ledning og
afskærmningsledningen alle separat. Den hvide ledning og afskærmningsledningen MÅ
IKKE forbindes med hinanden.
Bemærk: Ved tilslutning til en SITRANS LUT400, en SITRANS LUC500, MultiRanger 100/
200 og HydroRanger 200 må koaksialkabel IKKE BRUGES; jf. den egnede procedure i
nedenstående diagram.
hvid
sort
drain/afskærmn
forlæng kablet vha. RG-62 A/U koaks
hvid
drain/afskærmn
hvid
sort
tilslutningsdåse
drain/afskærmn
forlæng kablet vha. 18 AWG
afskærmet/parsnoet kabel
