Siemens XPS - Esquema de Dimensiones

A5E32282889 Sensores XPS/XCT – MANUAL DE OPERACIÓN Página ES-9
mmmmm
Español

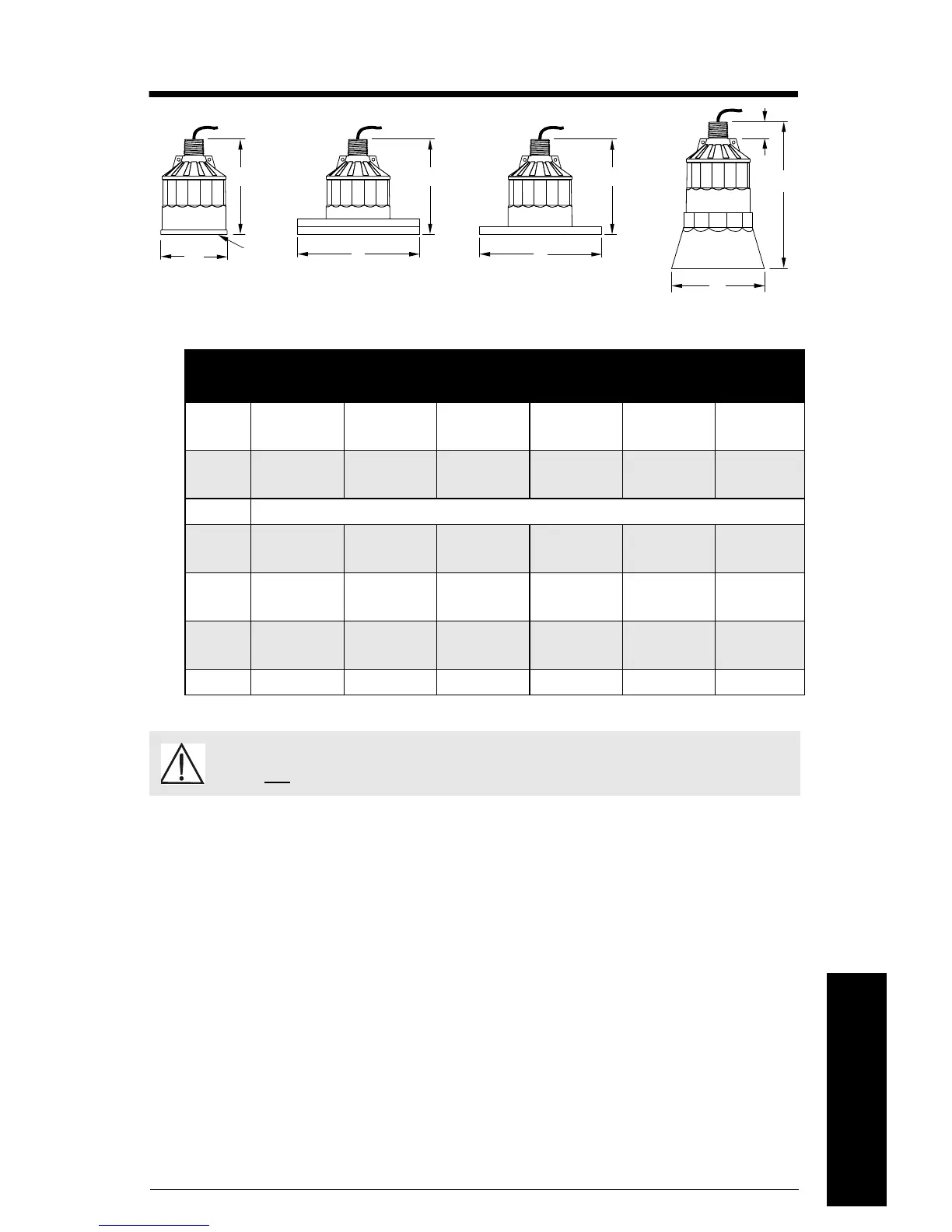

Esquema de dimensiones
Dimen
sión
XPS-10 XPS-15 XPS-30 XPS-40 XCT-8 XCT-12
A 88 mm (3,4") 121 mm
(4,8")
175 mm
(6,9")
206 mm
(8,1")
88 mm (3,4") 121 mm
(4,8")
B 122 mm
(4,8")
132 mm
(5,2")
198 mm
(7,8")
229 mm
(9,0")
122 mm
(4,8")
132 mm
(5,2")
C conformes con los estándares ANSI, DIN y JIS
D* 128 mm
(5,0")
138 mm
(5,4")
204 mm
(8,0")
235 mm
(9,2")
128 mm
(5,0")
138 mm
(5,4")
E 124 mm
(4,9")
158 mm
(6,2")
n/a n/a n/a n/a
F 152 mm
(6,0")
198 mm
(7,8")
n/a n/a n/a n/a
G 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1")
* nominal
ADVERTENCIA: Las bridas partidas opcionales, las bridas soldadas, y el Kit Easy
Aimer
NO están diseñados para aplicaciones con presión.
B
A
C
B
F
E
C
D
G
superfici
e
emisora
estándar
brida soldada opcional
ver la instrucciones
brida partida opcional
ver la instrucciones
vaina anti
inundación
