A5E32282889 Transdutores Séries XPS/XCT – MANUAL DE OPERAÇÃO Página PT-3
Português
Introdução
As linhas de transdutores Echomax XPS/XCT operam com
produtos Siemens Milltronics de monitoramento de nível
ultrassônicos.
O transdutor converte o pulso elétrico transmitido pelo emissor-
receptor em energia acústica. Em seguida, converte a energia
acústica do eco novamente em energia elétrica para o
controlador.
A face do transdutor emite energia acústica, que diminui em
amplitude a uma taxa inversamente proporcional ao quadrado
da distância. A energia máxima é irradiada perpendicularmente
desde a face do transdutor no eixo de transmissão. Onde a
energia é reduzida pela metade (– 3 dB), um limite formado pelo
cone em torno do eixo central de transmissão define o feixe de
som, o diâmetro do qual é o ângulo de feixe.
Os transdutores XPS/XCT possuem um sensor de temperatura integrado que informa a
temperatura do ar no transdutor, para o controlador.
Instruções Gerais
Séries XPS/XCT – Certificado SIRA 99ATEX553X
Este equipamento pode ser usado em áreas classificadas associado com todos os gases com
classes de temperatura T1, T2, T3 e T4 para a série XPS (XPS-10, XPS-15, XPS-30, e XPS-40) e
T1, T2, e T3 para a série XCT (XCT-8 e XCT-12). A linha XPS é certificada apenas para uso em
temperaturas ambiente na faixa - 40 °C a 95 °C e a linha XCT é certificada apenas para uso em
temperaturas ambiente na faixa -40 °C a 145 °C. Nenhuma delas deverá ser usada fora da sua
respectiva faixa de temperatura.
A instalação deverá ser efetuado em conformidade com o código de práticas aplicável, e por
pessoal adequadamente habilitado.
Estes dispositivos só deverão ser alimentados a partir de um circuito possuindo um fusível
adequadamente dimensionado que tenha uma capacidade de corte de 4.000 A. Este fusível
está incluído nos controladores Siemens Milltronics.
O reparo deste equipamento deverá ser efetuada em conformidade com o código de práticas
aplicável.
Este produto é para ser utilizado em áreas industriais. A operação deste
equipamento numa área residencial pode causar interferências a várias
comunicações à base de frequência.
ATENÇÃO: Os materiais de construção são escolhidos com base em suas
capacidades químicas (ou inatividade) para finalidades gerais. Para exposição em
ambientes específicos, verificar as tabelas de compatibilidade química, antes da
instalação.

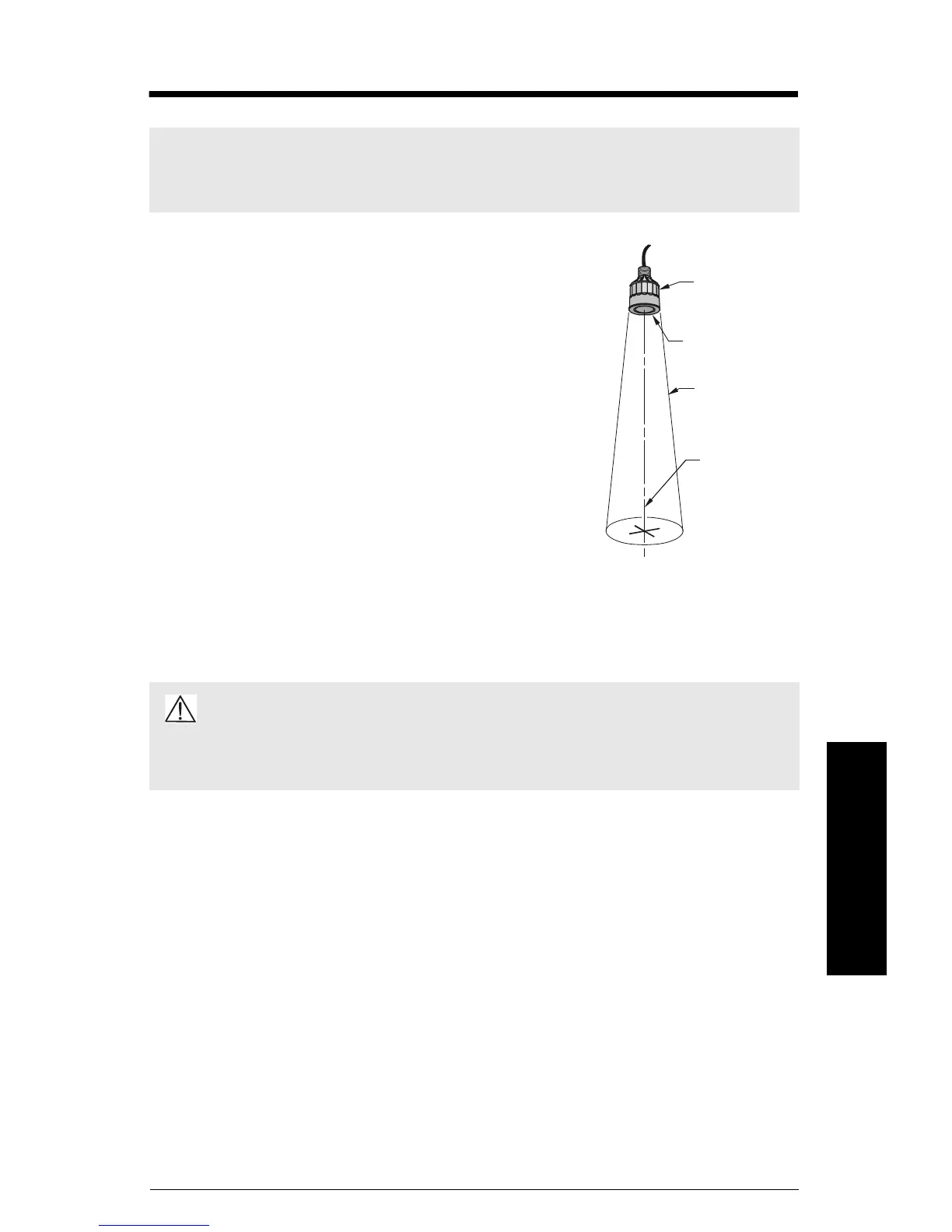

transdutor
face do
transdutor
limite -3 db
eixo de
transmissão,
perpendicular
à face do
transdutor
