A5E32282889 Ultraschallsensoren XPS/XCT – BETRIEBSANLEITUNG Seite DE-13
Deutsch

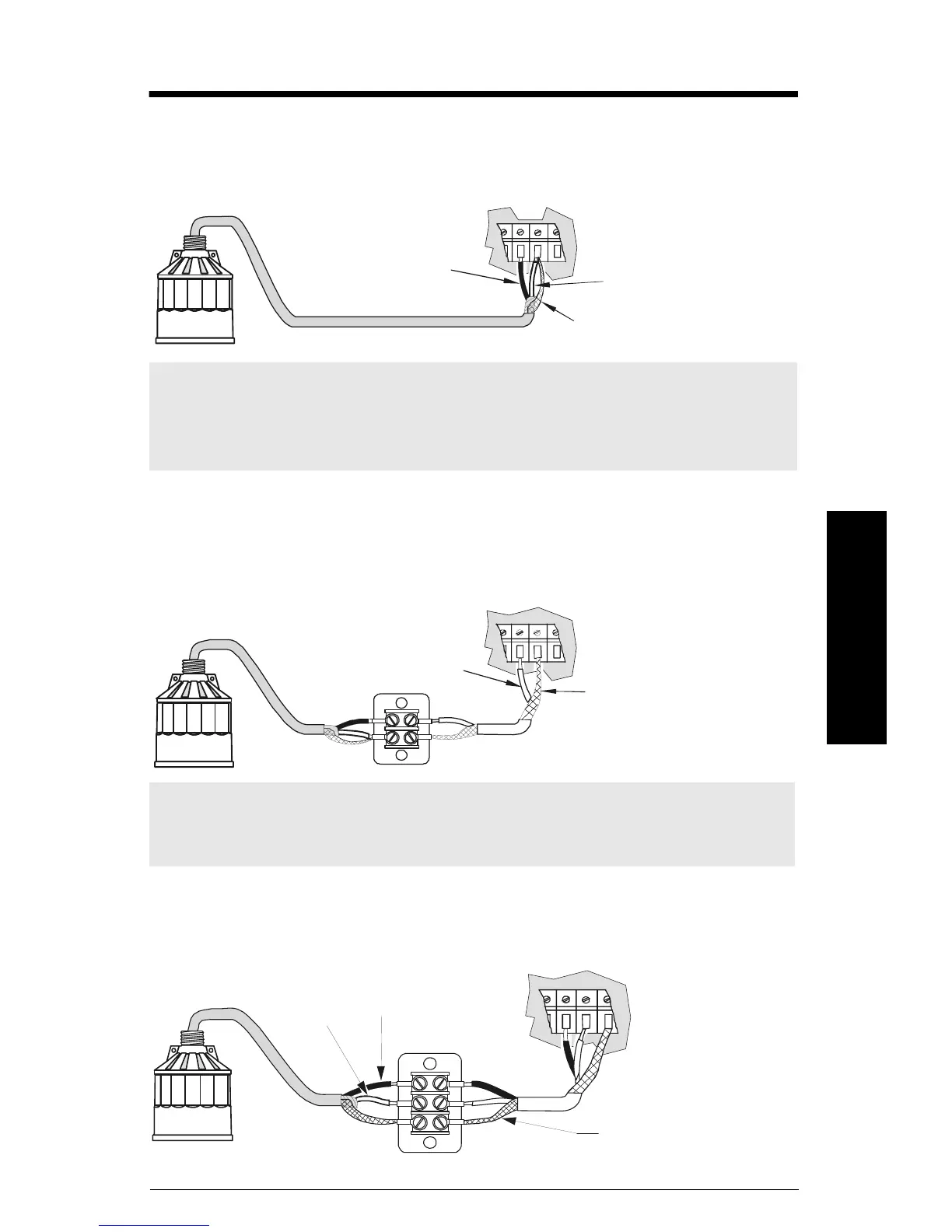

Anschluss
Direkter Anschluss
Schließen Sie den Ultraschallsensor über das zwei-adrige, geschirmte Kabel direkt an
den Siemens Milltronics Messumformer an.
Koaxialanschluss
Schließen Sie den Ultraschallsensor über einen Anschlusskasten und ein RG-62 A/U
Koaxialkabel an den Siemens Milltronics Messumformer an. Diese Anordnung gilt für
eine Gesamtlänge von 365 m (1200 ft).
2-adrige Verlängerung
(nur für SITRANS LUT400, SITRANS LUC500, MultiRanger 100/200 und
HydroRanger 200)
Hinweis: Bei Anschluss eines SITRANS LUT400, SITRANS LUC500, MultiRanger 100/200,
oder HydroRanger 200 werden die Drähte weiß, schwarz und Schirm getrennt
angeschlossen. Der Schirm und der weiße Draht dürfen NICHT gemeinsam angeschlossen
werden.
Hinweis: Bei Anschluss eines SITRANS LUT400, SITRANS LUC500, MultiRanger 100/200,
oder HydroRanger 200 sollte KEIN Koaxialkabel verwendet werden. Siehe Zeichnung
unten für die richtige Vorgehensweise.
weiß
schwarz
Schirm
Kabelverlängerung mit RG-62 A/U
Koaxialkabel
weiß
Schirm
weiß
schwarz
Anschlusskasten
Schirm
Kabelverlängerung unter
Verwendung von
geschirmtem Kabel mit
verdrilltem Aderpaar, 18
