Sida SV-10 XPS/XCT-Transducerserier – ANVÄNDNINGSMANUAL A5E32282889
Svenska

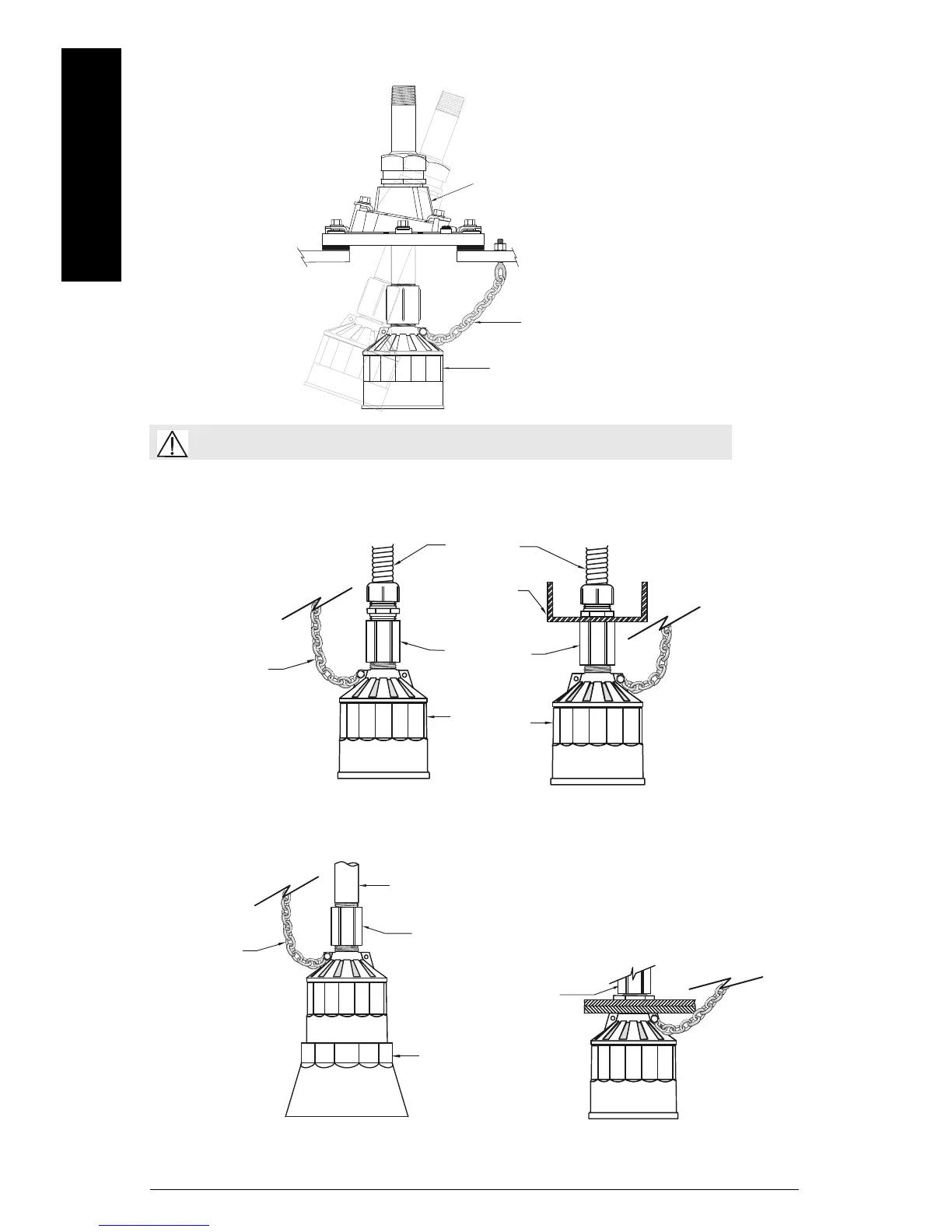

Montering – Tillämpningar med fasta ämnen
Montering – Tillämpningar med vätskor
VARNING: Felaktig installation kan orsaka förlust av processtryck.
Easy Aimer (typisk modell)
transducer
säkerhetskedja
flexibel
ledning
stålkanal
koppling
transducer
säkerhetskedja
Flexibel ledning
Klammer
Sänkbar Plywood
säkerhetskedja
styv metalledning
koppling
översvämningsskydd
Transducer med dränkningsskydd för användning i
tillämpningar där översvämning kan inträffa.
Plywoodmontering ger utmärkt
isolering, men måste vara tillräckligt
styv så att den inte ger efter om den
belastas.
Flexibel ledning med
transducermontering får inte
utsättas för vind, vibration,
eller rubbning.

Siemens XPS Specifications

General

Technology	Piezoresistive
Application	General industrial applications
Type	Pressure transducer
Output Signal	4 ... 20 mA
Protection Class	IP65, IP67
Electrical Connection	Cable, connector
Process Connection	G 1/2, 1/2 NPT
Material	Stainless steel
