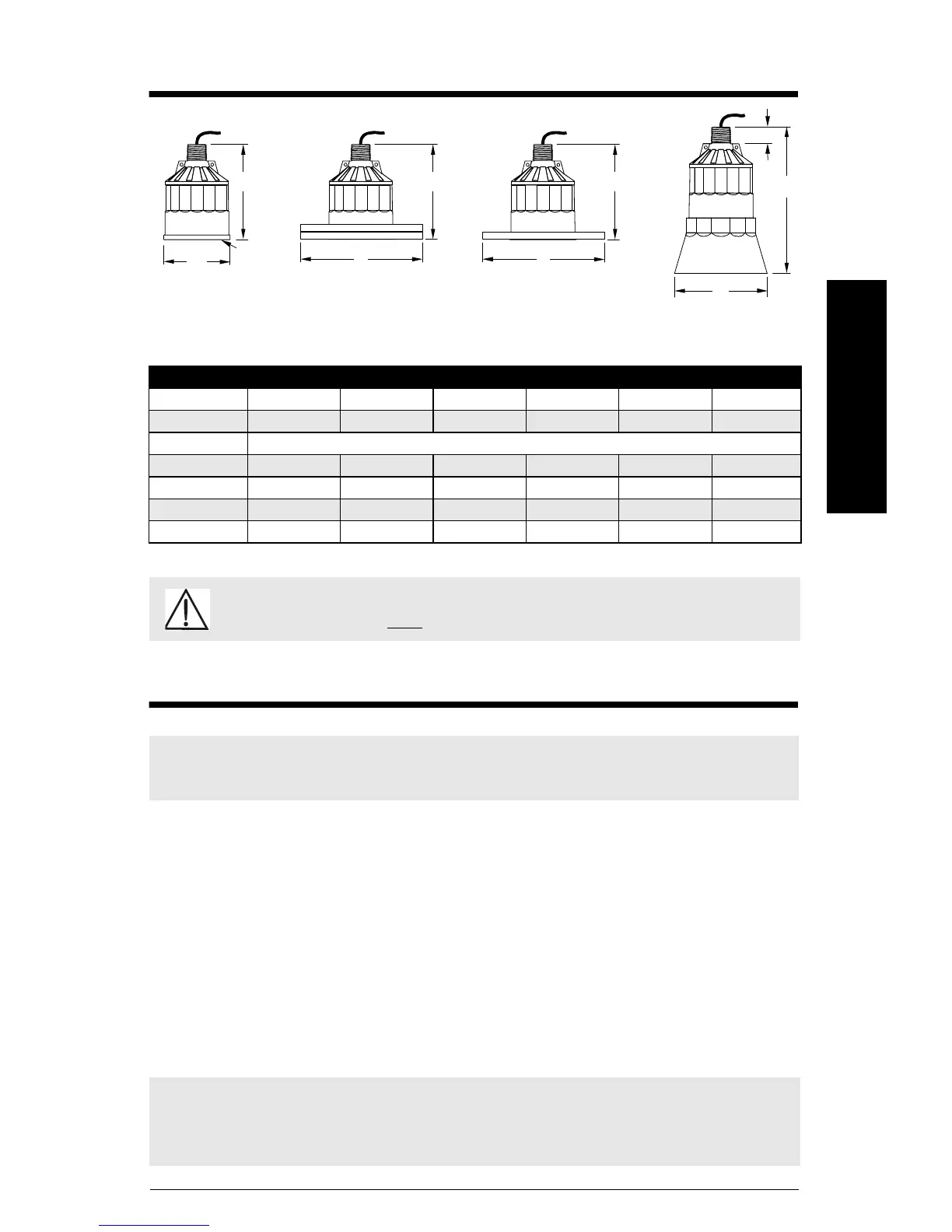

A5E32282889 XPS/XCT Serie Transducere – DRIFTSVEJLEDNING Side DA-9
Dansk
Omrids og dimensioner
Montage
• Transduceren monteres, så den sidder i en afstand over materialets maksimale niveau,
der mindst er lig med slukningsafstanden. Der henvises til manualen for den tilhørende
kontrolenhed.
• Ved anvendelser med væsker monteres transducerfladen parallelt med
væskeoverfladen. Ved anvendelser med faste stoffer bruges en Siemens Milltronics Easy
Aimer som hjælp til at rette transduceren ind.
• Pas på ikke at stramme for meget. Ved de fleste anvendelser er det tilstrækkeligt at
stramme udstyret med håndkraft. Forbind transduceren til et strukturelement med en
sikkerhedskæde for at sikre installationen. Overvej at bruge en temperaturføler
(ekstraudstyr), når der anvendes en transducer med flange, såfremt der kræves en hurtig
respons på temperaturen, eller i beholdere ved høj temperatur.
Dimensioner XPS 10 XPS-15 XPS-30 XPS-40 XCT-8 XCT-12
A 88 mm (3,4") 121 mm (4,8") 175 mm (6,9") 206 mm (8,1") 88 mm (3,4") 121 mm (4,8")
B 122 mm (4,8") 132 mm (5,2") 198 mm (7,8") 229 mm (9,0") 122 mm (4,8") 132 mm (5,2")
C passende til ANSI, DIN og JIS standarderne
D* 128 mm (5,0") 138 mm (5,4") 204 mm (8,0") 235 mm (9,2") 128 mm (5,0") 138 mm (5,4")
E 124 mm (4,9") 158 mm (6,2") ikke relevant ikke relevant ikke relevant ikke relevant
F 152 mm (6,0") 198 mm (7,8") ikke relevant ikke relevant ikke relevant ikke relevant
G 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1")
* nominel
ADVARSEL: Konfigurationerne m. Delt flange, Sammmensat flange eller Easy
Aimer (ekstraudstyr) er
ikke egnet til anvendelser under tryk.
ADVARSEL: Ved håndteringen skal der træffes særlige forholdsregler for at
beskytte transducerens overflade mod beskadigelse.
Bemærk: Ved tryktætte anvendelser installeres transducerne med en stramning ved
håndkraft plus ½ til 1½ ekstra omgang. PTFE-tape eller et andet passende tætningsmiddel
kan bruges til at tætne gevindene ved brug i trykanvendelser.
B
A
C
B
F
E
C
D
G
udstrålings-
flade
standard
ekstraudstyr: sammensat flange
jf. den tilhørende vejledning
ekstraudstyr: delt flange
jf. den tilhørende vejledning
ekstraudstyr:
neddykningsbeskyttelse
jf. den tilhørende vejledning
