Montagem – Aplicações com Líquidos
(continuação)
Instalação
• Não instalar o cabo em local aberto. Para um ótimo isolamento contra ruído elétrico,
instalar o cabo separadamente em um conduíte metálico aterrado. Vedar todas as
conexões roscadas para impedir a entrada de umidade.
• Não instalar o cabo próximo de circuitos de alta tensão ou corrente, contatos, e
acionadores de controle SCR. Para aplicações pressurizadas, instalar os transdutores à
mão e apertar mais ½ a 1½ voltas.
• Fita de PTFE ou outro vedante apropriado podem ser usados para ajudar na vedação de
roscas em aplicações de pressão.
Nota: A instalação só deverá ser efetuada por pessoal qualificado e em conformidade
com os regulamentos locais vigentes.
ATENÇÃO: Nunca tentar desapertar, retirar ou desmontar a ligação de processo
enquanto o conteúdo do reservatório estiver sob pressão.

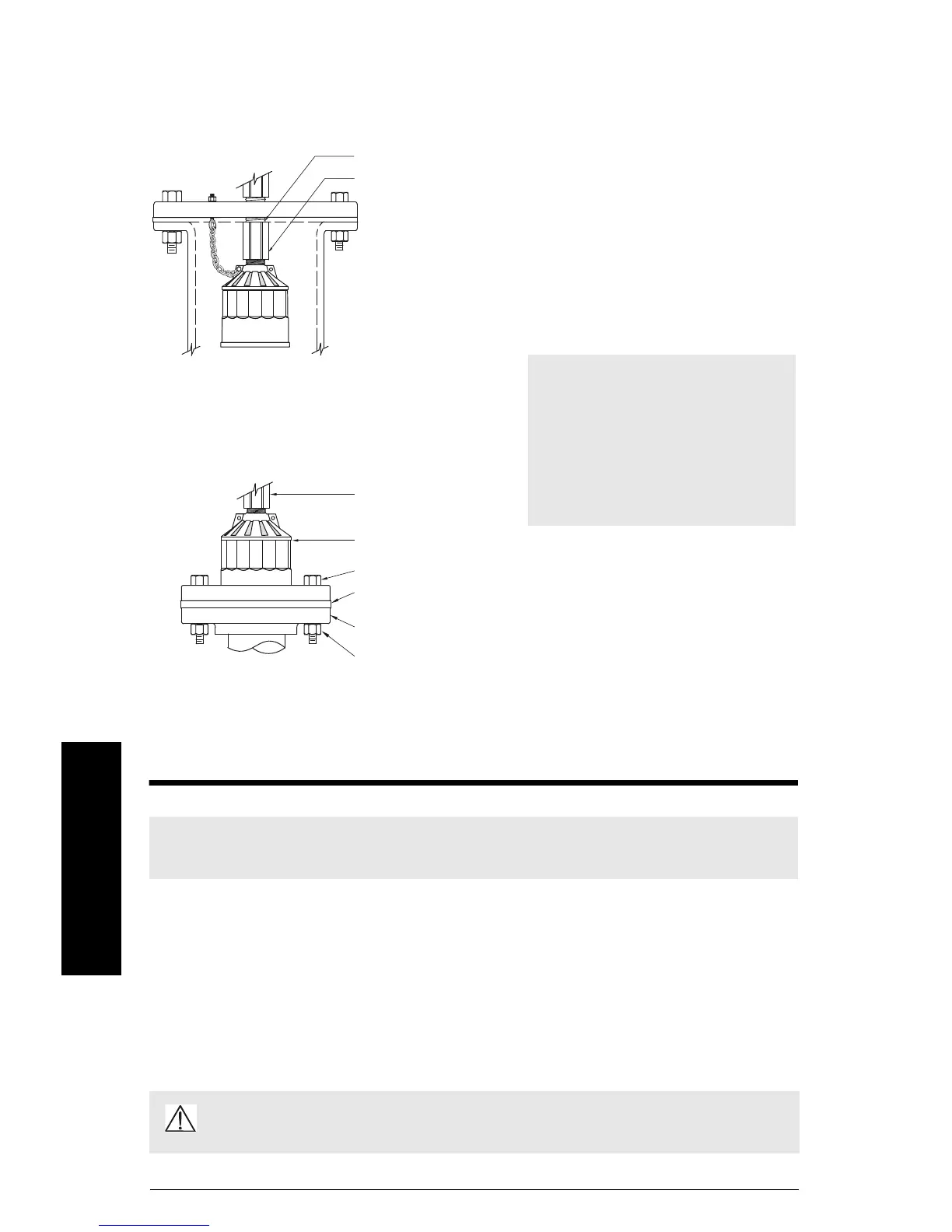

Flangeado
acoplamento
parafuso
junta
flange do cliente, só face plana
Tubo de suporte, flangeado, do cliente. Se um flange metálico tiver de ser soldado ao tubo,
consultar Aplicações com Líquidos – Tubos de Suporte no
Manual de Aplicações do Transdutor .
transdutor flangeado de fábrica
porca
Flange Cego
bocal soldado ao flange cego
acoplamento
flange, junta e ferragens
fornecidas pelo cliente.
Nota: Apertar os parafusos do
flange uniformemente a fim de
garantir uma boa vedação entre
os flanges de ligação.
Cuidado: O aperto em demasia
pode causar diminuição no
desempenho.
