A5E32282889 XPS/XCT-Transducerserier – ANVÄNDNINGSMANUAL Sida SV-9
Svenska

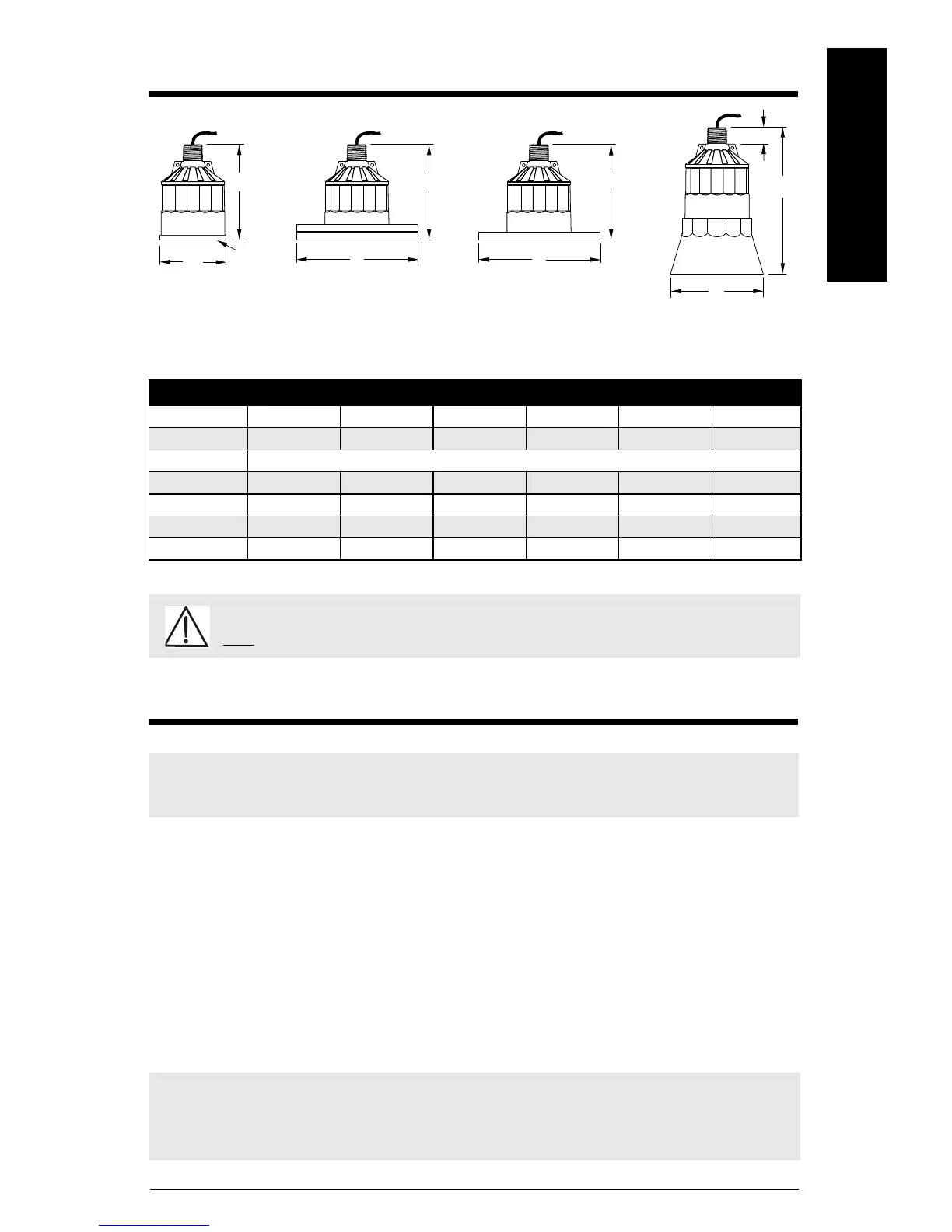

Översikt och dimensioner
Montering
• Montera transducern så att den är ovanför den maximala materialnivån med minst
blankvärdet. Studera den associerade kontrollörsmanualen.
• Vid tillämpningar på vätskor, monterar du transducerytan parallellt med vätskeytan. Vid
tillämpningar på fasta material bör du använda en Siemens Milltronics Easy Aimer som
hjälp till inriktning av transducern.
• Dra inte åt för hårt. De flesta tillämpningar behövs endast åtdragning med händerna för
monteringshårdvaran. Anslut en säkerhetskedja från transducern till en del som ingår i
strukturen för att säkra installationen. Överväg att använd den optionella
temperatursensorn när en flänsförsedd transducer används, när ett snabbt
temperatursvar behövs, eller kärl med hög temperatur.
Dimension XPS 10 XPS-15 XPS-30 XPS-40 XCT-8 XCT-12
A 88 mm (3,4") 121 mm (4,8") 175 mm (6,9") 206 mm (8,1") 88 mm (3,4") 121 mm (4,8")
B 122 mm (4,8") 132 mm (5,2") 198 mm (7,8") 229 mm (9,0") 122 mm (4,8") 132 mm (5,2")
C för att passa till ANSI, DIN och JIS standardfordringar
D* 128 mm (5,0") 138 mm (5,4") 204 mm (8,0") 235 mm (9,2") 128 mm (5,0") 138 mm (5,4")
E 124 mm (4,9") 158 mm (6,2") n / a n / a n / a n / a
F 152 mm (6,0") 198 mm (7,8") n / a n / a n / a n / a
G 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1")
* nominell
VARNING: Optionell Splitfläns, Bunden fläns, och Easy Aimer-konfigurationer är
inte lämpliga för trycktillämpningar.
VARNING: Speciella hanteringsförberedelser måste tas för att skydda
transducerns kontaktyta mot varje skada.
Anmärkning: För trycktäta tillämpningar, installerar du transducers handtätt åtdragna
plus ½ varv till 1½ varv. PTFE tejp eller andra lämpliga tätningsmedel kan användas som
hjälp för isolering av gängorna för användning i trycktillämpningar.
B
A
C
B
F
E
C
D
G
strålande
yta
standard
optionell bunden fläns
hänvisning till associerade
instruktioner
optionell splitfläns
hänvisning till
associerade instruktioner
optionell
översvämningsskydd
hänvisning till associerade
instruktioner
