A5E32282889 Transdutores Séries XPS/XCT – MANUAL DE OPERAÇÃO Página PT-9
Português

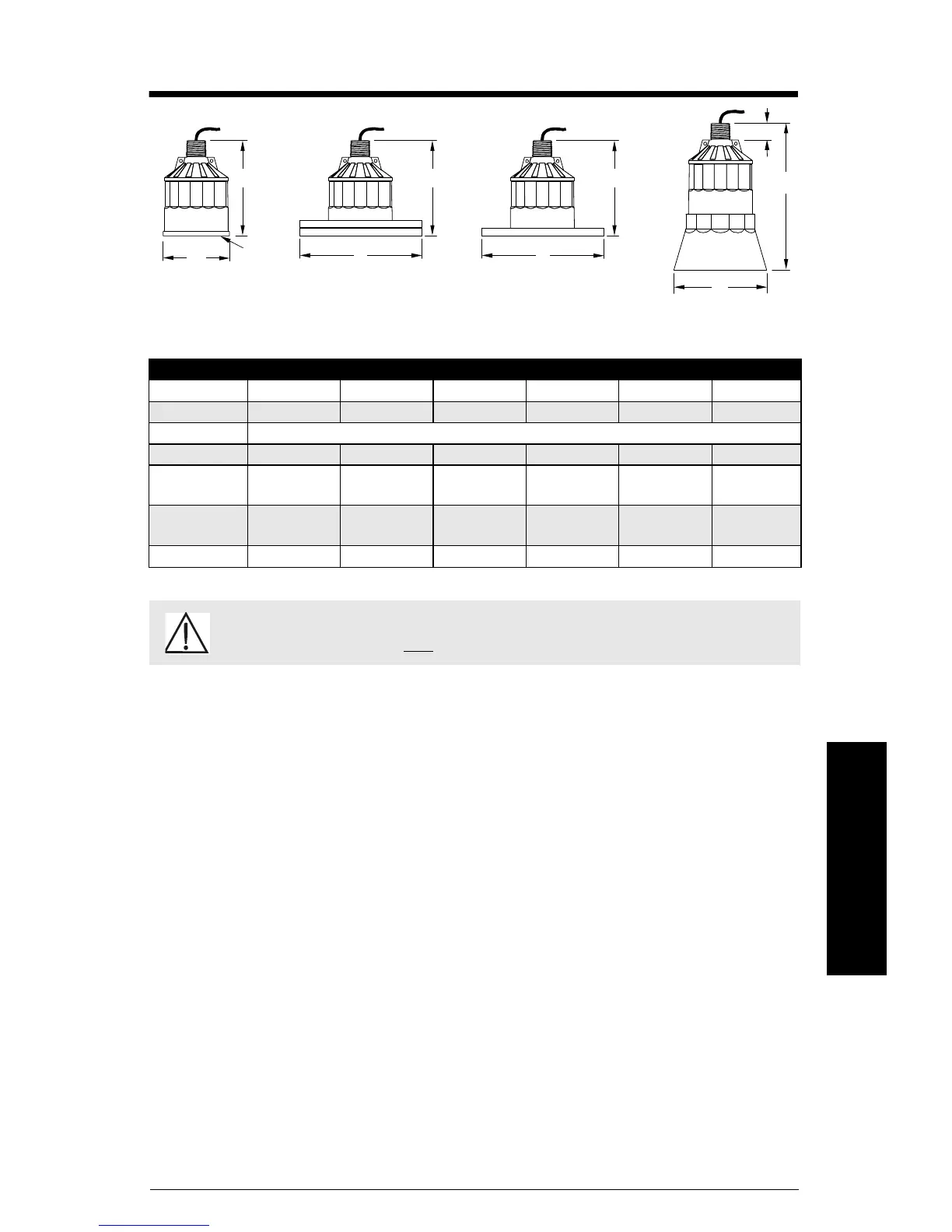

Desenhos e Dimensões
Dimensões XPS 10 XPS-15 XPS-30 XPS-40 XCT-8 XCT-12
A 88 mm (3,4") 121 mm (4,8") 175 mm (6,9") 206 mm (8,1") 88 mm (3,4") 121 mm (4,8")
B 122 mm (4,8") 132 mm (5,2") 198 mm (7,8") 229 mm (9,0") 122 mm (4,8") 132 mm (5,2")
C de acordo com as normas ANSI, DIN e JIS
D* 128 mm (5,0") 138 mm (5,4") 204 mm (8,0") 235 mm (9,2") 128 mm (5,0") 138 mm (5,4")
E 124 mm (4,9") 158 mm (6,2")
não
disponível
não
disponível
não
disponível
não
disponível
F 152 mm (6,0") 198 mm (7,8")
não
disponível
não
disponível
não
disponível
não
disponível
G 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1")
* nominal
ATENÇÃO: As configurações Flange de Separação Opcional, Flange Conectado, e
Direcionador Auxiliar não
são adequados para aplicações com pressão.
B
A
C
B
F
E
C
D
G
face
radiante
padrão
flange conectado opcional
consultar as instruções
associadas
flange de separação opcional
consultar as instruções associadas
proteção contra submersão, opcional
consultar as instruções associadas
