A5E32282889 Ultraschallsensoren XPS/XCT – BETRIEBSANLEITUNG Seite DE-9
Deutsch

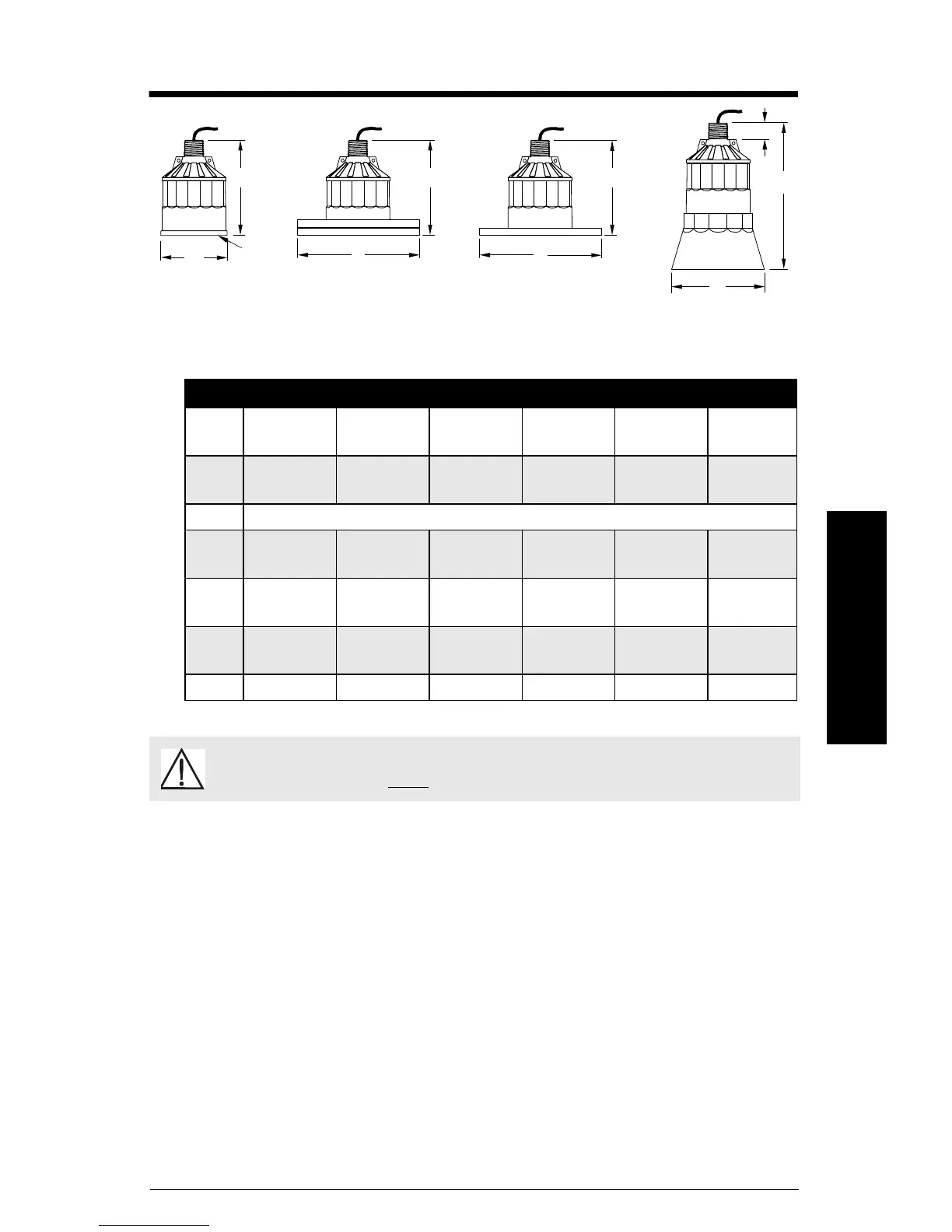

Maßbilder
Maß XPS 10 XPS-15 XPS-30 XPS-40 XCT-8 XCT-12
A 88 mm (3,4") 121 mm
(4,8")
175 mm
(6,9")
206 mm
(8,1")
88 mm (3,4") 121 mm
(4,8")
B 122 mm
(4,8")
132 mm
(5,2")
198 mm
(7,8")
229 mm
(9,0")
122 mm
(4,8")
132 mm
(5,2")
C Gemäß ANSI, DIN und JIS
D* 128 mm
(5,0")
138 mm
(5,4")
204 mm
(8,0")
235 mm
(9,2")
128 mm
(5,0")
138 mm
(5,4")
E 124 mm
(4,9")
158 mm
(6,2")
-- -- -- --
F 152 mm
(6,0")
198 mm
(7,8")
-- -- -- --
G 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1")
* nominal
WARNUNG: Optionale Konfigurationen mit geteiltem Flansch, Flanschmontage
und Verstellflansch sind
nicht für Applikationen mit Druck geeignet.
B
A
C
B
F
E
C
D
G
Sensor-
sende-
fläche
Standard
Flanschmontage (Option)
siehe zugehörige Betriebsanleitung
Geteilter Flansch (Option)
siehe zugehörige Betriebsanleitung
Überflutungshülse
(Option)
siehe zugehörige
Betriebsanleitung
