A5E32282889 Μορφοτροπείς σειρών XPS/XCT – ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣΣελίδα EL-9
Ελληνικά

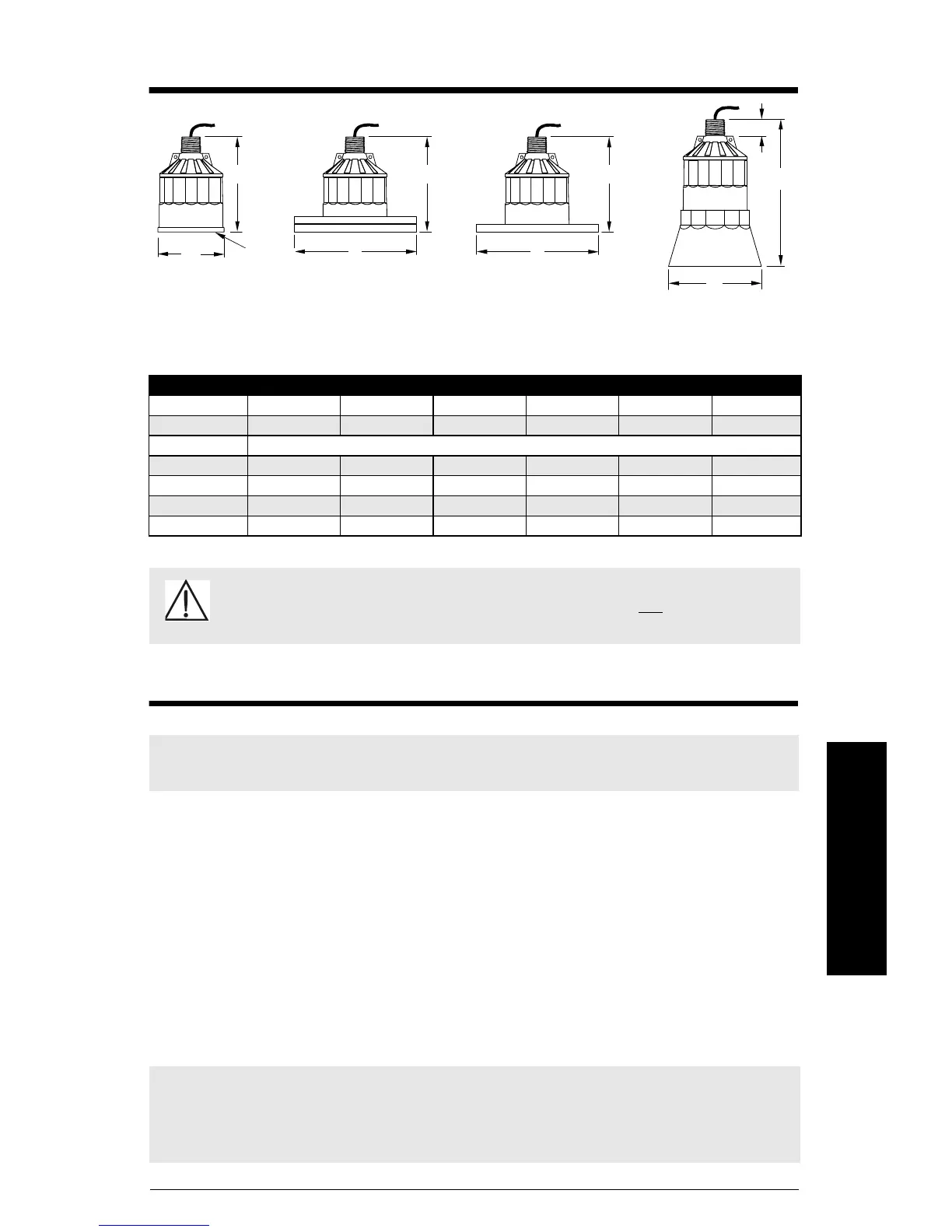

Διάγραμμα και διαστάσεις
Τοποθέτηση
• Τοποθετήστε το μορφοτροπέα κατά τέτοιον τρόπο ώστε να βρίσκεται πάνω από τη
μέγιστη στάθμη υλικού τουλάχιστον κατά την τιμή “νεκρής ζώνης. Ανατρέξτε στο
εγχειρίδιο του σχετικού ελεγκτή.
• Σε εφαρμογές υγρών τοποθετήστε την επιφάνεια του μορφοτροπέα παράλληλα με την
επιφάνεια του υγρού. Σε εφαρμογές στερεών, χρησιμοποιήστε το Easy Aimer της
Siemens Milltronics για να
διευκολυνθεί η στόχευση του μορφοτροπέα.
• Μην σφίγγετε υπερβολικά. Στις περισσότερες εφαρμογές απαιτείται μόνο σύσφιξη των
υλικών τοποθέτησης με το χέρι. Συνδέστε το μορφοτροπέα με κάποιο δομικό στοιχείο
χρησιμοποιώντας μια αλυσίδα ασφαλείας, για να ασφαλίσετε την εγκατάσταση.
Χρησιμοποιήστε τον προαιρετικό αισθητήρα θερμοκρασίας όταν χρησιμοποιείται
φλαντζωτός μορφοτροπέας, όταν απαιτείται ταχεία θερμοκρασιακή απόκριση
ή σε
δοχεία υψηλών θερμοκρασιών.
Διαστάσεις XPS 10 XPS-15 XPS-30 XPS-40 XCT-8 XCT-12
A 88 mm (3,4") 121 mm (4,8") 175 mm (6,9") 206 mm (8,1") 88 mm (3,4") 121 mm (4,8")
B 122 mm (4,8") 132 mm (5,2") 198 mm (7,8") 229 mm (9,0") 122 mm (4,8") 132 mm (5,2")
C για να ικανοποιούνται τα πρότυπα ANSI, DIN και JIS
D* 128 mm (5,0") 138 mm (5,4") 204 mm (8,0") 235 mm (9,2") 128 mm (5,0") 138 mm (5,4")
E 124 mm (4,9") 158 mm (6,2") δεν διατίθεται δεν διατίθεται δεν διατίθεται δεν διατίθεται
F 152 mm (6,0") 198 mm (7,8") δεν διατίθεται δεν διατίθεται δεν διατίθεται δεν διατίθεται
G 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1")
* ονομαστική
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οι προαιρετικές διατάξεις με διαιρούμενη φλάντζα,
συγκολλημένη φλάντζα και Easy Aimer (εύκολη στόχευση) δεν
είναι κατάλληλες
για συσκευές υπό πίεση.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πρέπει να λαμβάνονται ειδικές προφυλάξεις χειρισμού, έτσι
ώστε η επιφάνεια του μορφοτροπέα να προστατεύεται από ενδεχόμενη ζημία.
Σημείωση: Στην περίπτωση πιεσοστεγανών εφαρμογών, σφίξτε τους μορφοτροπείς με
το χέρι, συν ½ έως 1½ στροφή. Μπορεί να χρησιμοποιηθεί ταινία PTFE ή άλλο
κατάλληλο στεγανοποιητικό μέσο για τη στεγανοποίηση των σπειρωμάτων σε συσκευές
υπό πίεση.
B
A
C
B
F
E
C
D
G
ακτινοβολούσα
επιφάνεια
στάνταρ
προαιρετική
συγκολλημένη φλάντζα
ανατρέξτε στις σχετικές
οδηγίες
προαιρετική διαιρούμενη φλάντζα
ανατρέξτε στις σχετικές οδηγίες
προαιρετική
θωράκιση εμβάπτισης
ανατρέξτε στις σχετικές
οδηγίες
