A5E32282889 Μορφοτροπείς σειρών XPS/XCT – ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣΣελίδα EL-13
Ελληνικά

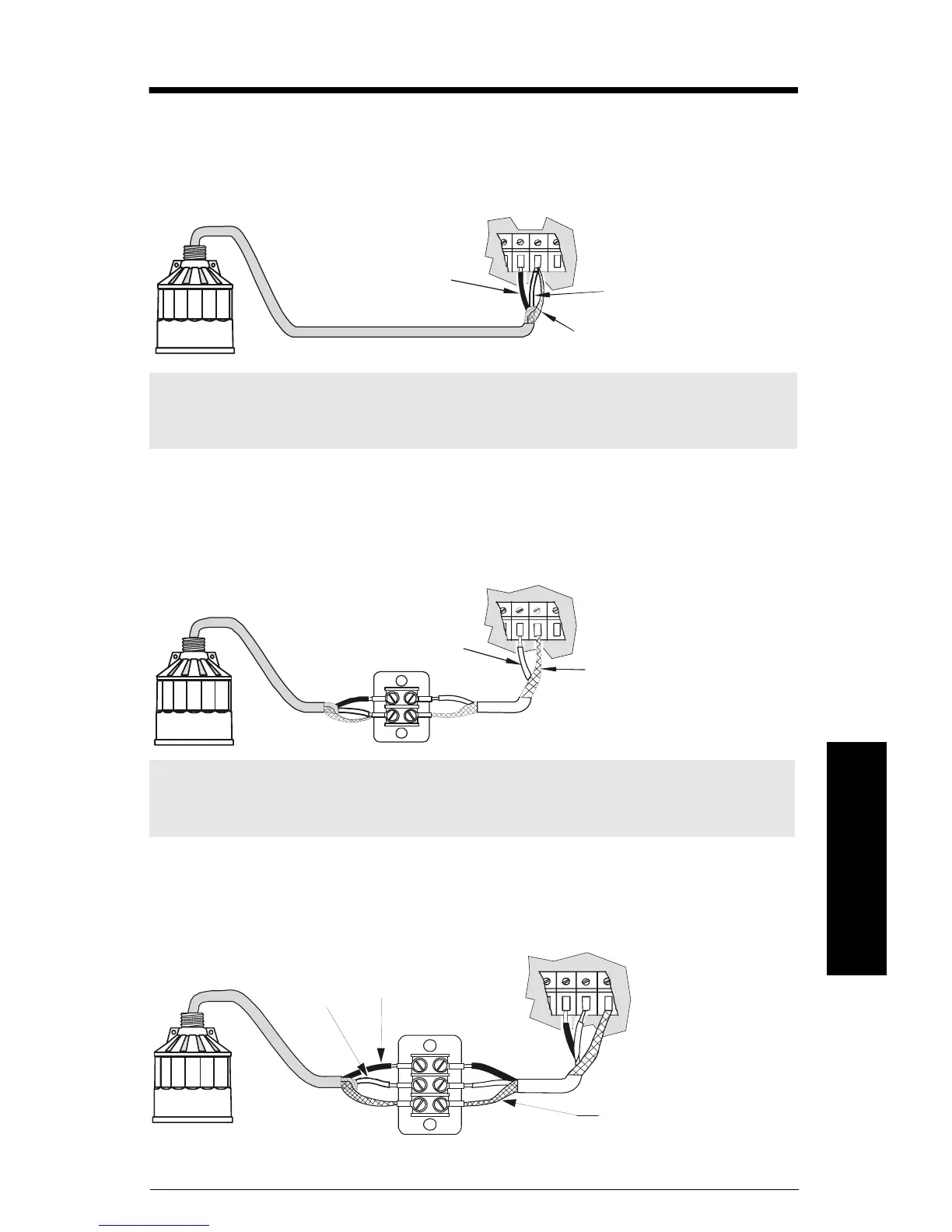

Διασύνδεση
Απευθείας σύνδεση
Συνδέστε το μορφοτροπέα απευθείας με τον πομποδέκτη Siemens Milltronics
χρησιμοποιώντας το δισύρματο θωρακισμένο καλώδιο.
Ομοαξονική σύνδεση
Συνδέστε το μορφοτροπέα με πομποδέκτη Siemens Milltronics χρησιμοποιώντας ένα κουτί
διακλάδωσης και το ομοαξονικό καλώδιο RG–62 A/U. Η διάταξη αυτή είναι κατάλληλη για
συνδυαστικές περιπτώσεις έως 365 m (1200 ft).
Δισύρματη επέκταση
(για SITRANS LUT400, SITRANS LUC500, MultiRanger 100/200 και
HydroRanger 200 μόνο)
Σημείωση: Κατά τη σύνδεση σε SITRANS LUT400, SITRANS LUC500, MultiRanger
100/200 ή HydroRanger 200, το λευκό, το μαύρο και το θωρακισμένο σύρμα συνδέονται
ξεχωριστά. ΜΗΝ συνδέετε το λευκό με το θωρακισμένο σύρμα.
Σημείωση: Κατά τη σύνδεση με SITRANS LUT400, SITRANS LUC500, MultiRanger
100/200 και HydroRanger 200, ΜΗΝ χρησιμοποιείτε ομοαξονικό καλώδιο, αλλά
ανατρέξτε στο παρακάτω διάγραμμα για τη σωστή διαδικασία.
λευκό
μαύρο
απαγωγός/θωράκιση
καλώδιο επέκτασης με χρήση
RG-62 A/U coax
λευκό
απαγωγός/θωράκιση
λευκό
μαύρο
κουτί διακλάδωσης
απαγωγός/θωράκιση
καλώδιο επέκτασης με χρήση
θωρακισμένου/
συνεστραμμένου ζεύγους
18 AWG
