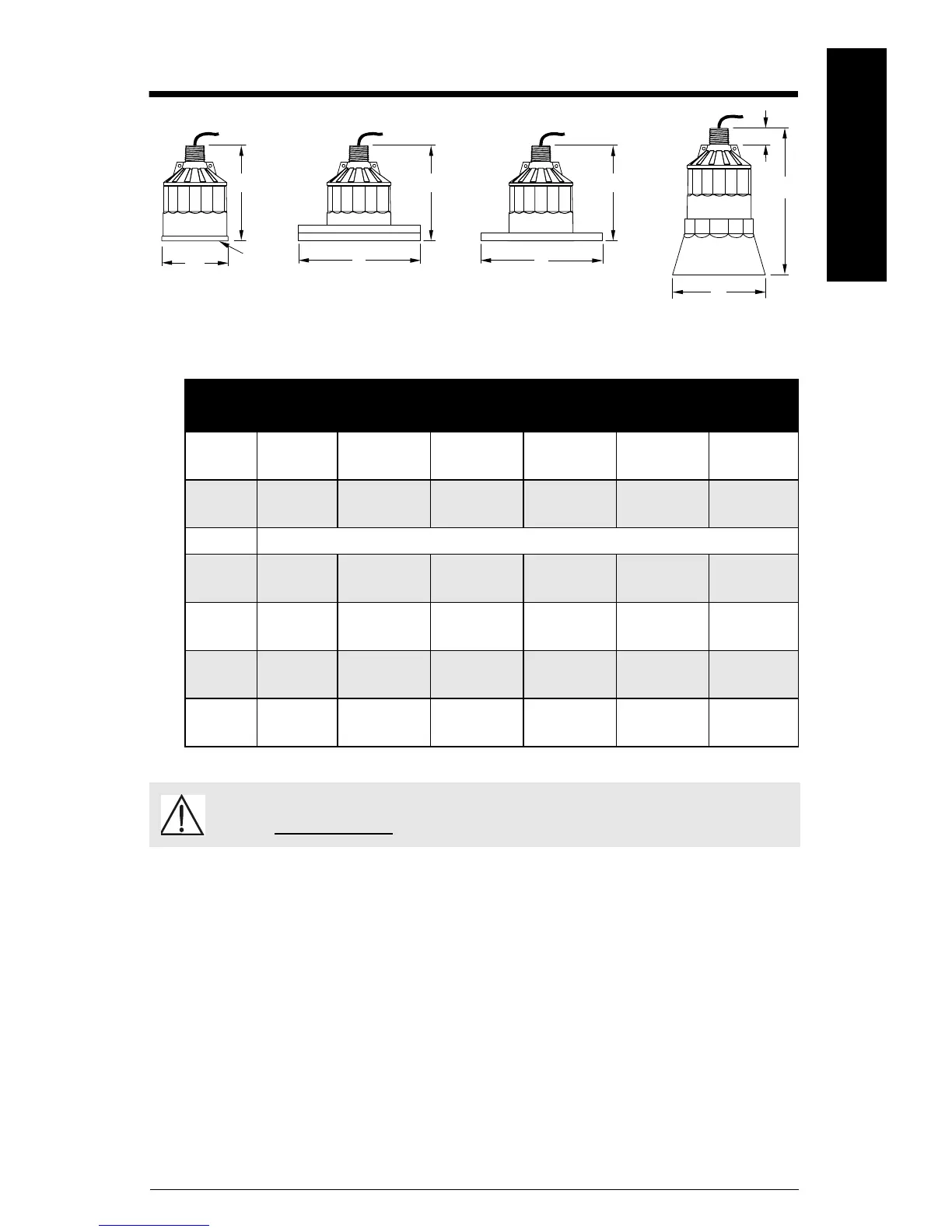

Encombrement
Dimen-
sion
XPS-10 XPS-15 XPS-30 XPS-40 XCT-8 XCT-12
A 88 mm
(3,4")
121 mm
(4,8")
175 mm
(6,9")
206 mm
(8,1")
88 mm (3,4") 121 mm
(4,8")
B 122 mm
(4,8")
132 mm
(5,2")
198 mm
(7,8")
229 mm
(9,0")
122 mm
(4,8")
132 mm
(5,2")
C adapté aux normes ANSI, DIN et JIS
D* 128 mm
(5,0")
138 mm
(5,4")
204 mm
(8,0")
235 mm
(9,2")
128 mm
(5,0")
138 mm
(5,4")
E 124 mm
(4,9")
158 mm
(6,2")
n/a n/a n/a n/a
F 152 mm
(6,0")
198 mm
(7,8")
n/a n/a n/a n/a
G 28 mm
(1,1")
28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1")
*nominale
AVERTISSEMENT : Les brides folles, les brides montées en usine ou les kits de
fixation
ne doivent pas être utilisés en cas de pression dans l'application.
B
A
C
B
F
E
C
D
G
face
émettric
e du
transdu
standard
bride montée en usine
(option)
se reporter aux instructions associées
bride folle (option)
se reporter aux instructions associées
kit de submersion
(option)
se reporter aux instructions
associées
