3.1.3 Nastavitev prečnega nagiba
3.1.3 Podešavanje prečnog nagiba
Rotor mora stati ravno tudi prečno. Rotor treba stojati ravno i u poprečnom
položaju.

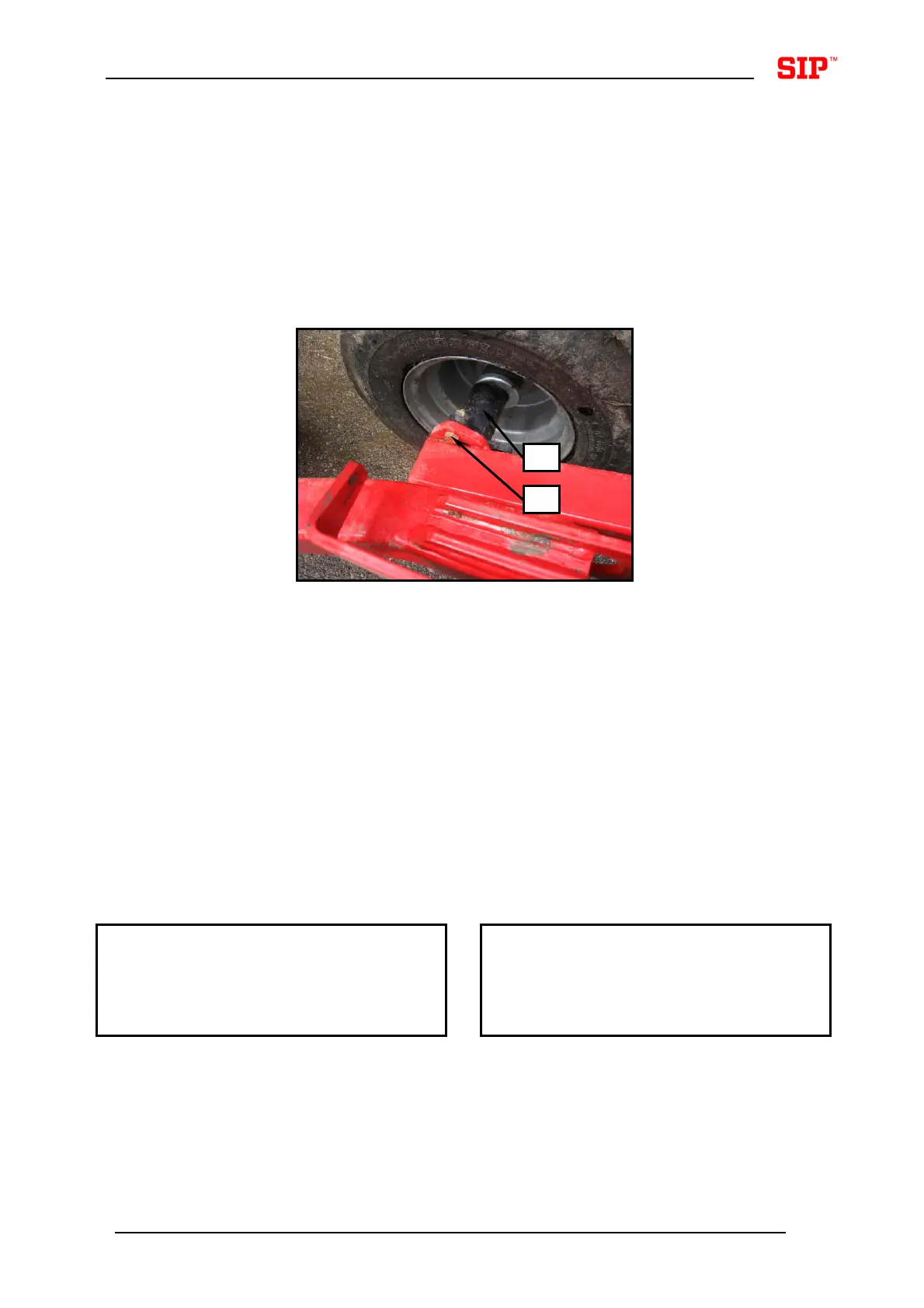

Slika 10
 preverite ali je prečno glede v smer vožnje
rotor ravno postavljen
 Odstopanje odpravite (slika 10)
a) odvijte vijak (1) na levi strani podvozja
in ga izvlecite;
b) zavrtite polos (2) z namenskim ključem,
ki je priložen stroju, v primerno pozicijo
(trije položaji);
c) vstavite in privijte vijake (1).

Provjerite, dali je rotor poprečno u smjeru
vožnje postavljen ravno.
 Odstupanje ispravite (slika 10)
a) s lijeve strane, podvozja odvrnite i
izvucite vijak (1);
b) sa posebnim ključem, koji je priložen
stroju, zvrtite poluosovinu (2) u
odgovarajuči položaj (tri položaja);
c) namestite i pričvrstite vijak (1).

 čistost zgrabljanja dosežete s
pravilno nastavijo višine
zgrabljalnih prstov.
 čistost zgrabljanja dosežete s
pravilno nagnjenim rotorjem.

 Čistost sakupljanja postižete
s ispravnom visinom
sakupljačkih prstiju.
 Čistost sakupljanja postižete
s ispravno nagnutim rotorom.
2
1
