SIP STAR 430/12 T - Postavitev Zaščitnih Lokov V Delovni in Transpotni Položaj

26

 Kontrolirajte privitje
zgrabljalnih prstov,
poškodovane zamenjajte!

 Kontrolišite pričvršćenost
opružnih prstiju, oštećene
zamenite.
3.3 Postavitev zaščitnih lokov v
delovni in transpotni položaj
3.3 Postavljanje zaštitnih lukova u
radni položaj

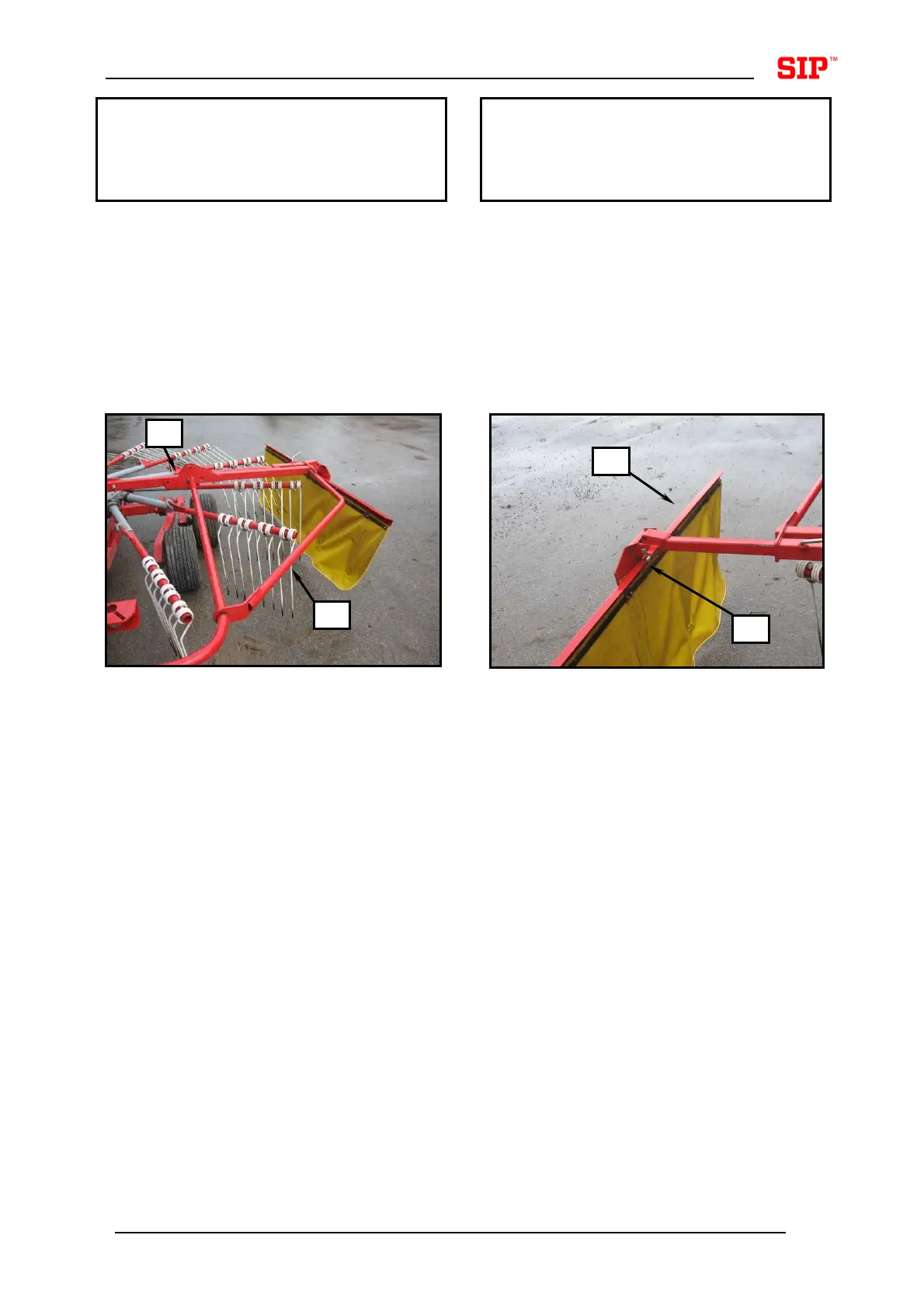

Slika 13 Slika 14
Za postavitev zaščitnih lokov v delovni položaj
so potrebni naslednji koraki (slika 13):
 Sornik s traktorskim zatikom (2) izvlecite.
 Zaščitni lok (1) spustite v horizontalni
delovni položaj in ponovno vstavite sornik
(2) in ga zavarujte s traktorskim zatikom
Za postavitev zaščitnih lokov v transportni
položaj so potrebni naslednji koraki:
 Sornik s traktorskim zatikom (2) izvlecite.
 Zaščitni lok (1) dvignite v transportni
vertikalni položaj in ponovno vstavite sornik
(2) in ga zavarujte s traktorskim zatikom.
Platno zavese ima v transportnem in delovnem
položaju vedno vertikalni položaj. Zato ob
spremembi položaja zaščitnih lokov izvlecite
sornik (3) (slika 14) in izvedite spremembo
položaja zavese.
Za postavljanje zaštitnih cijevi u radni položaj
treba postupiti prema sljedečim koracima
(slika 13):
 Izvucite svornjak s traktorskim zatikom (2)
 Spustite zaštitnu cijev (1) u horizontalan
radni položaj i ponovo namestite svornjak
(2) te ga osigurajte s traktorskim zatikom.
Za postavljanje zaštitnih cijevi u transportni
položaj treba postupiti prema sljedečim
koracima:
 Izvucite svornjak s traktorskim zatikom (2).
 Podignite zaštitnu cijev (1) u transportni
vertikalni položaj i ponovo namestite
svornjak (2) te ga osigurajte s traktorskim
zatikom.
Platno zavjese ima i u transportnom i radnom
položaju vertikalan položaj. Zbog toga, kod
promjene položaja zaštitnih cijevi, izvucite
svornjak (3) (slika 14) i sprovedite promjenu
položaja zavjese.
1
3
2
1
