66
3.1.3 Einstellung der
Rotorquerneigung
3.1.3 Adjusting the transverse
inclination of the rotor
Rotor muss auch quer eben stehen. Rotor must stand flat also transversal.

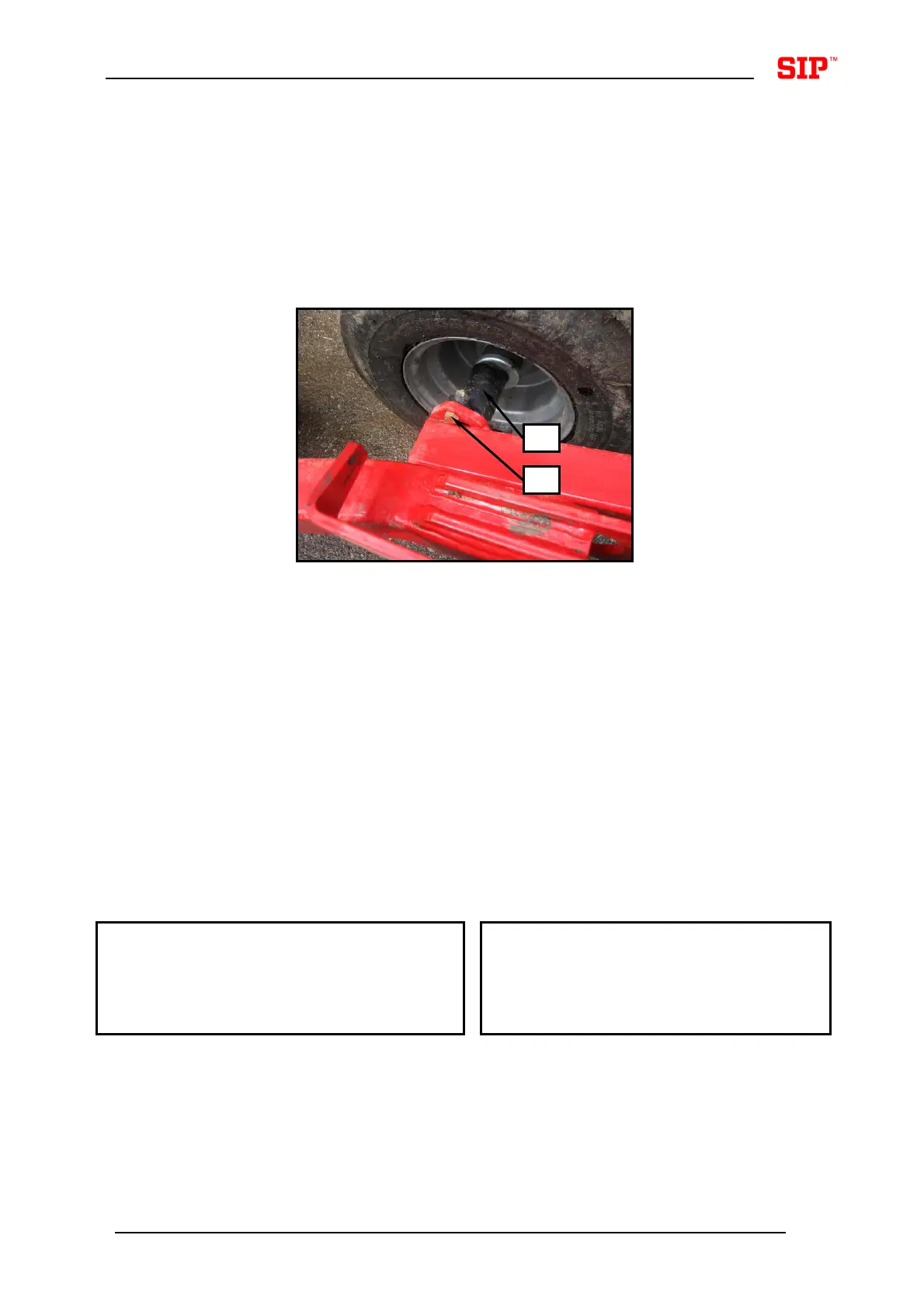

Bild - Figure 10
Überprüfen Sie, ob quer in Fahrrichtung der
Rotor eben gestellt ist.
Abweichung abschaffen (Bild 10)
a) Schraube (1) auf linker Fahrwerkseite
lösen und ausziehen
b) Halbachse (2) mit beigelegtem
Zweckschlüssel in richtige position
drehen (drei Positionen)
c) Schrauben (1) einsetzen und
festziehen
Check if transversal in driving direction the
rotor is placed flat
Annul the deviation (fig. 10)
a) loosen the screw (1) on the left side of
the chassis and pull it out
b) turn the halfaxle (2) with enclosed
purpose key into proper position (three
positions)
c) put in and tighten the screws (1).
Sauberes Schwaden wird durch
richtige Einstellung der
Zinkenarmehöhe erreicht.
Sauberes Schwaden wird durch
richtige Rotorneigung erreicht.
Clean swathing is achieved
with proper tines height
adjustment.
Clean swathing is achieved
with proper rotor inclination.
2
1
