68

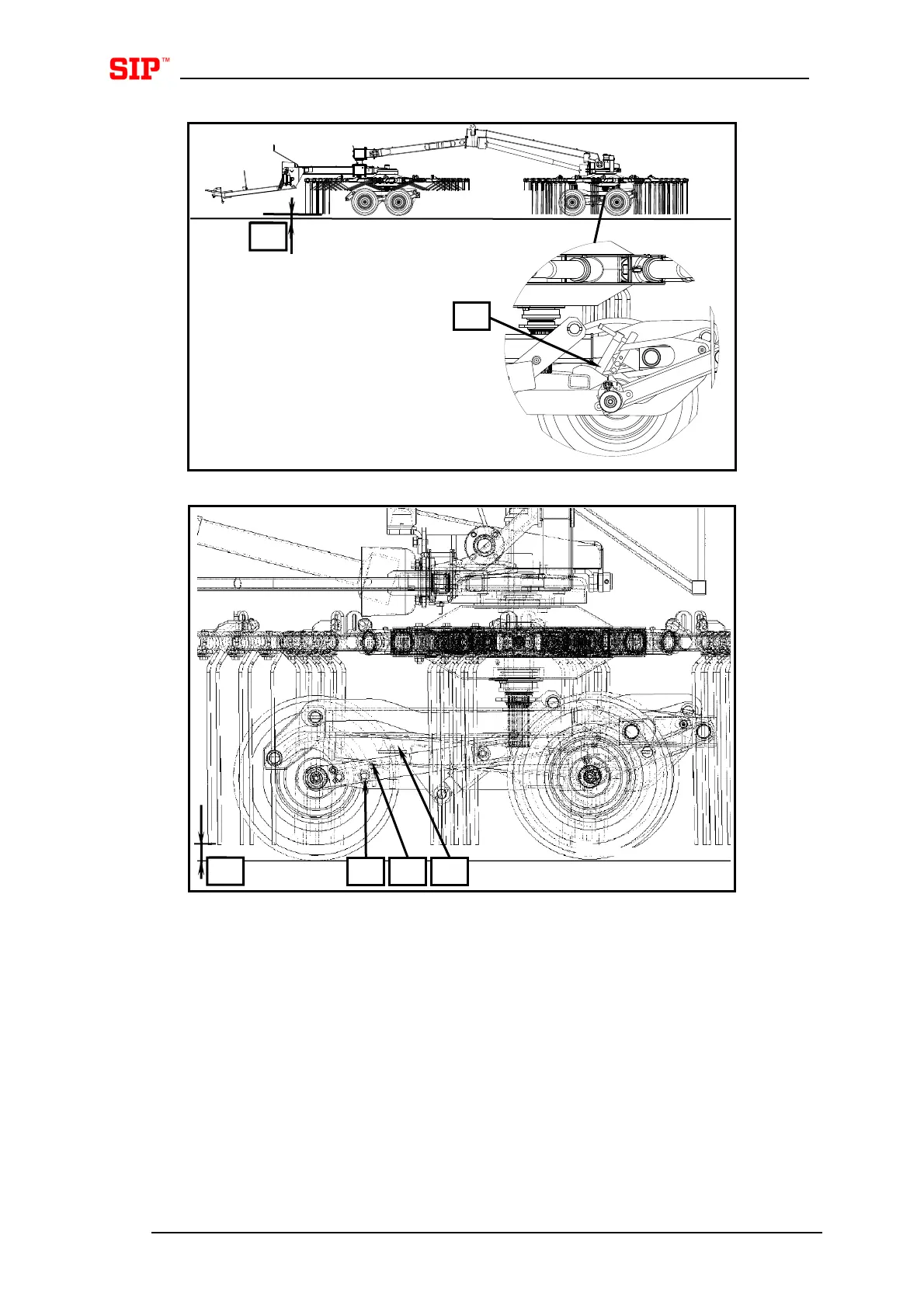

Bild - Figure 12
Bild - Figure 13
Den ungefähr 25 mm Zinkenarmeabstand
von Ebenfläche (A) (Bild 8) überprüfen.
Abweichung mit Spindel (1) auf
Vorderrotorfahrwerk (Bild 12) abschaffen.
Rotorstellung, eben oder leicht nach vorne,
überprüfen.
Neigungabweichung abschaffen (Bild 13).
a) Schraube (2) lösen, Einstellung mit
Schraube (3) erledigen
b) Nach der Einstellung Schraube (2)
festziehen
Bei richtig eingestellter Zinkenarmhöhe soll
der Gummistoßdämpfer (4) (Bild 13) das
Tragrohr leicht berühren.
Abweichung mit
Gummistoßdämpfereinstellung (4)
abschaffen.
Check if the distance between tines and
even ground (A) (fig. 8) is about 25 mm.
Deviation can be annulled with the pindle (1)
on the chassis of the front rotor (fig. 12).
Check if the rotor is placed flat or slightly
forward.
Annul the deviation (fig. 13)
a) Loosen the screw (2) and adjust with
screw (3)
b) After adjusting tighten the screw (2)
Check if the rubber damper (4) (fig. 13) with
the tines distance correctly adjusted slightly
touches the bearing tube.
Annul the deviation with rubber damper (4)
adjustment.
2
3 4
1
