SOMFY ilmo2 50 WT - Page 26

24
Copyright © 2015 Somfy SAS. All rights reserved.
RU
Изображения даны для ознакомления.

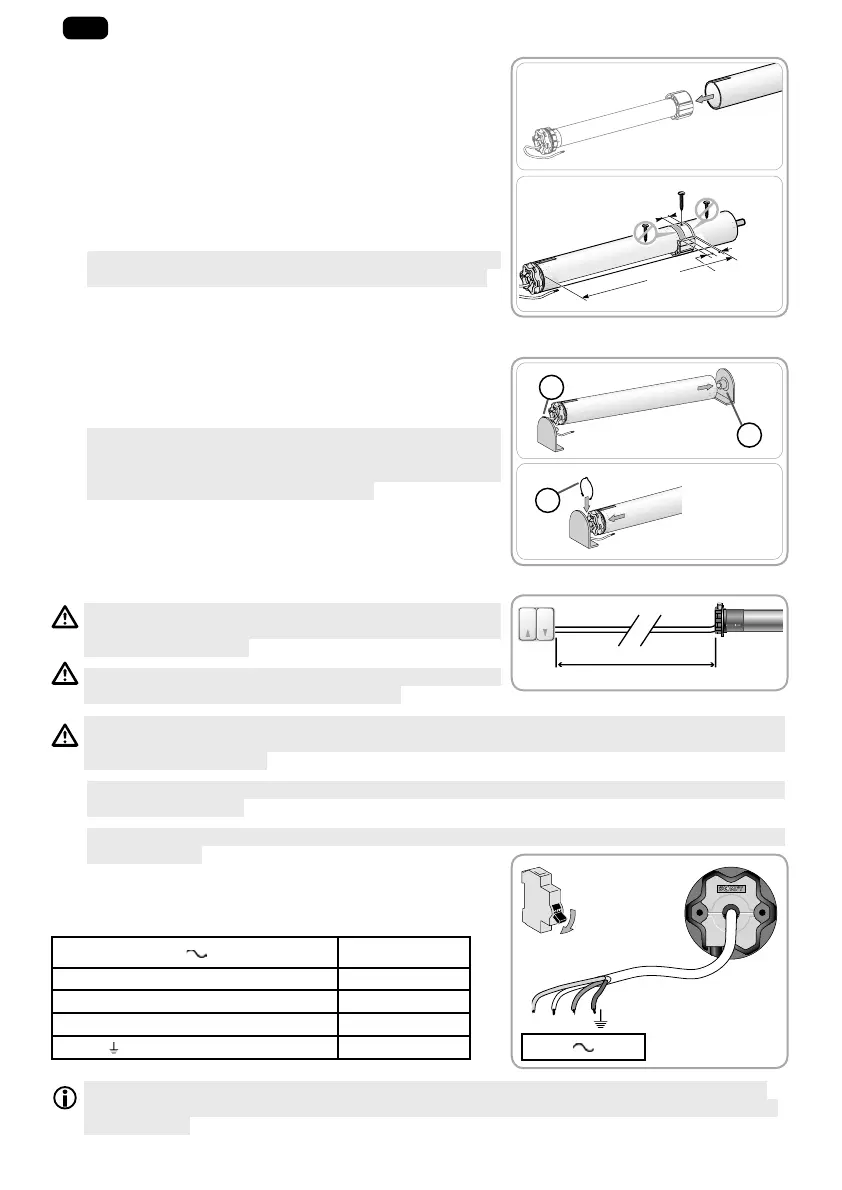

2. 1. 3. Сборка привода с трубой
1) Вставьте привод в вал.
При применении круглых валов совместит е вырез вала
с выступом адаптера.
2) Переходник должен быть зафиксирован во избежание
осевых перемещений в валу.
• Для этого закрепите переходник в валу четырьмя
саморезными винтами Ø 5 мм или четырьмя вытяжными
ст альными заклепками Ø 4,8 мм, установленными на
расстоянии от 5 до 15 мм от внешнег о края переходника.
1
Винты или вытяжные заклепки должны быть
закреплены только на переходнике, а не на приводе.
• Для валов с ребристой внутренней поверхностью
фиксация может быть обеспечена использованием
стопора переходника.
2. 1. 4. Установка вала с приводом
1) Установите и закрепите узел вал-привод на концевой
опоре и f на опоре привода g:
1
Убедитесь, что вал с приводом закреплен на
противолежащем креплении. Эт а операция позволяет
избежать выхода вала с приводом из крепления в
крайнем нижнем положении полотна.
2) В зависимости от типа опоры, Установите на место
стопорное кольцо h.
2. 2. ПОДКЛЮЧЕНИЕ
К а б е л и , п р о х о д я щ и е с к в о з ь м е т а л л и ч е с к у ю п е р е б о р к у ,
должны быть защищены и изолированы вту лкой или
защитной оболочкой.
Закрепите кабели для предотвращения их
соприкосновения с подвижными част ями.
Е с л и п р и в о д и с п о л ь з у е т с я в н е п о м е щ е н и я , и е с л и и с п о л ь з у е т с я к а б е л ь п и т а н и я т и п а
HO5-VVF, по поместите кабель в канал, защищенный от уль трафиолетового излучения,
например под желобом.
1
Сделайте кабель электропит ания привода доступным: должна быть обеспечена возможность
ег о удобной замены.
1
Всегда делайте на кабеле электропит ания петлю вниз для предотвращения проникновения
воды в привод!
- Отключите сетевое электропит ание.
- Подключите привод в соответствии с информацией,
приведенной в т аблице ниже:
230 В 50 Гц Провод
Нейтраль (N) Синий
Фаза направления вращения 1 (L1) Коричневый
Фаза направления вращения 2 (L2) Черный
Масса (
)Желто-зеленый
В з а в и с и м о с т и о т м а к с и м а л ь н о й с и л ы т о к а н а г р у з к и п о с т а у п р а в л е н и я и в з а в и с и м о с т и о т
типов приводов, несколько приводов могут быть подключены параллельно к одному посту
управления.ó.
15 mm
5 mm
20 mm
L1
1)
2)
1)
2)
h
g
f
L ≤ 50 m
230 V 50 Hz
N L1 L2
OFF
