RU
Изображения даны для ознакомления.
Пример пост а управления 3 A:
Крутящий момент, Н·м Максимальное количество приво дов
6 5
10 4
20 2
Д л я в с т р а и в а н и я п р и в о д а в с и с т е м у S o m f y п о с р е д с т в о м к о н т р о л л е р а п р и в о д о в S o m f y ,
должны быть скр упулезно выполнены требования по подключению, приведенные в
инструкции по контро ллеру.
Н е д о л ж н ы и с п о л ь з о в а т ь с я п о с т ы у п р а в л е н и я с п о л у п р о в о д н и к о в ы м р е л е .

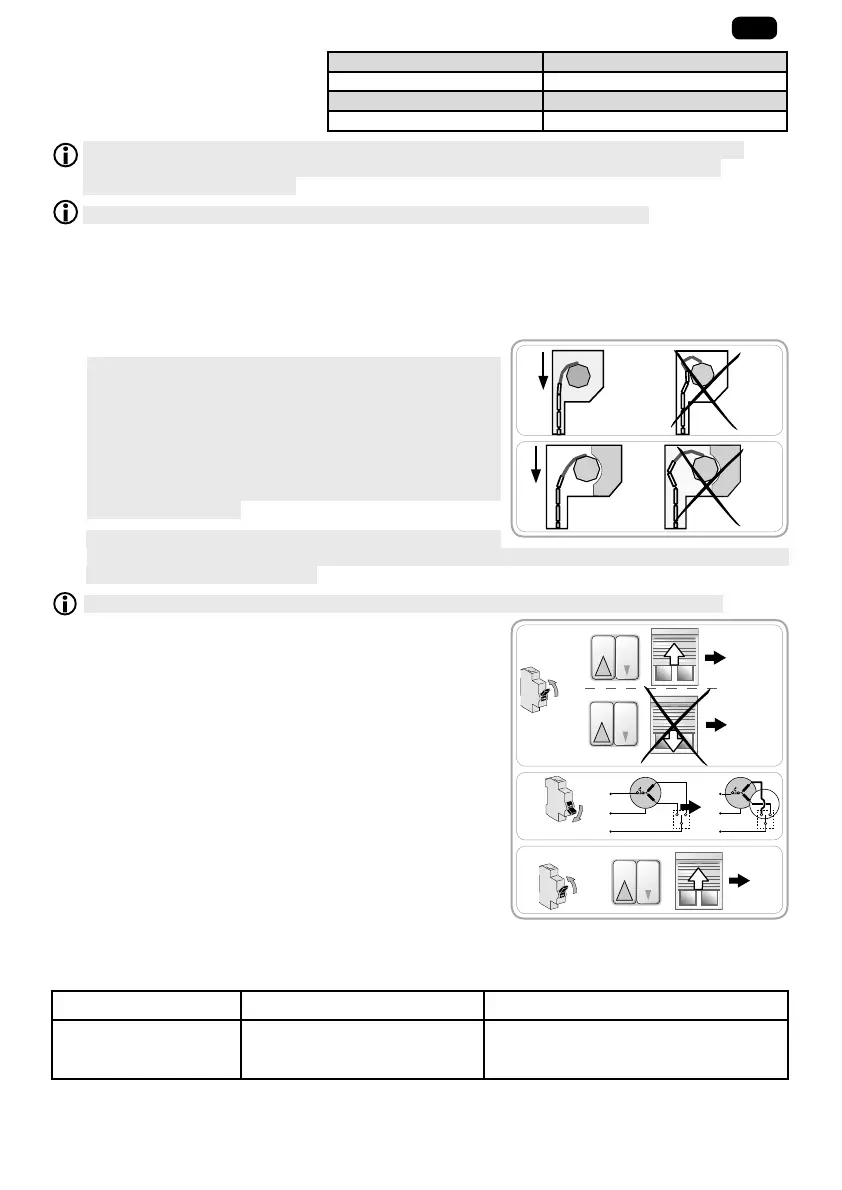

2. 3. ПУСКО#НАЛАДОЧНЫЕ РАБОТЫ
1
З а к р е п и в п о л о т н о р о л ь с т а в н и н а в а л у , у б е д и т е с ь в т о м ,
что, когда полотно ро льставни находится в крайнем
нижнем положении, ригельная система располагается
правильно , и что первая ламель полотна ро льставни
располагается вертикально между ригелями (сила F).
При необходимости уточнит е число используемых
ламелей полотна рольставни, чтобы улучшить
положение ригельной системы в крайнем положении
полотна рольставни.
1
Всегда обращайтесь к диаграммам и предписаниям
производителя ригельной системы, чтобы правильно их выбрать в соответствии с
используемыми рольст авнями.
Используйт е не менее 2-х риг ельных сист ем для крепления по лотна ро льставни к валу.
1) Подключите электропитание.
- Нажмите на клавишу «Вверх» устройства управления:
• Е с л и р о л ь с т а в н и п о д н и м а ю т с я , т о п о д к л ю ч е н и е
выполнено правильно и пуско-наладка з авершена.
• Е с л и р о л ь с т а в н и о п у с к а ю т с я , п е р е х о д и т е к с л е д у ю щ е м у
эт апу.
2) Отключите подачу электропитания.
- Поменяйте местами провода коричневого и черного
цвет а, подключённые к устройству управления.
3) Подключите электропитание.
- Нажмите на клавишу «Вверх» для проверки направления
вращения.
2. 4. СОВЕТЫ И РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ
2. 4. 1. Есть вопросы по приводу ilmo 50 WT?
Вопросы и ответы Возможные причины Меры по устранению
Полотно рольставни
движется в неверном
направлении.
Неправильное подключение. Проверьте подключение и при
необходимости исправьте ег о.
F
F
1
2
3
ON (ВКЛ)
ON (ВКЛ)
OFF (ВЫКЛ)
OK
2
OK
