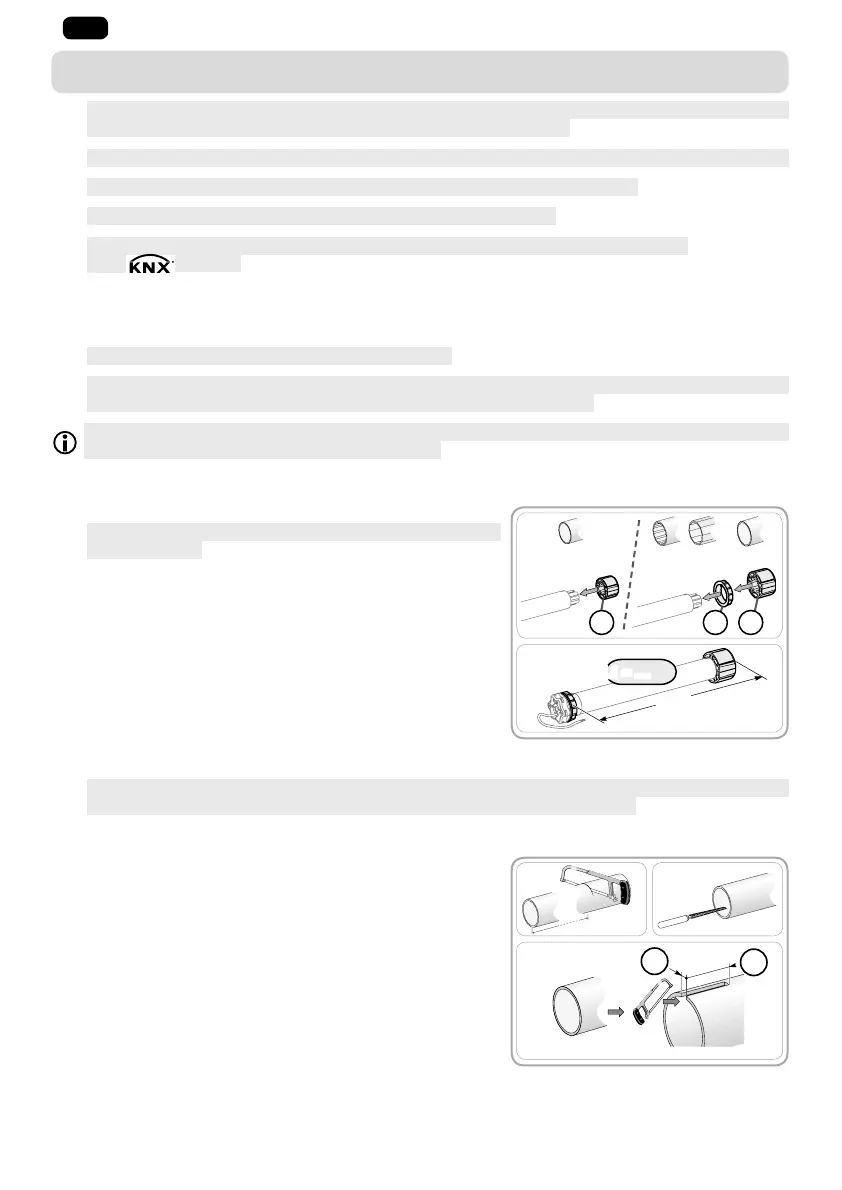

HU
A képek nem jelentenek szerződéses kötelezettséget
2. BESZERELÉS
1
Kötelezően követendő utasítások az motoros működtetőrendszer felszerelését végző, a lakások
motorizálásában és automatizálásában jártas szakember számára.
1
Ügyeljen, hogy ne ejtse le, üsse meg, fúrja ki vagy mártsa folyadékba a motoros működtetőrendszert.
1
Minden motoros működtetőrendszerhez külön vezérlőegységet szereljen fel.
1
Soha ne csatlakoztasson 2 vezérlőegységet ugyanarra a motorra.
1
Ellenőrizze a kompatibilitást a motor busz rendszerrel történő használata esetén
(pl.: „
” rendszer).
2. 1. ÖSSZESZERELÉS
1
Ellenőrizze a redőny és a felszerelések stabilitását.
1
A r e d ő n y é s / v a g y a S o m f y b e r e n d e z é s s é r ü l é s é n e k e l k e r ü l é s e é r d e k é b e n e l l e n ő r i z z e , h o g y a
használt motoros működtetőrendszer megfelel-e a redőny méretének.
A r e d ő n y é s a t a r t o z é k o k m o t o r o s m ű k ö d t e t ő r e n d s z e r r e l v a l ó k o m p a t i b i l i t á s á v a l k a p c s o l a t b a n
forduljon a redőny gyártójához vagy a Somfy-hoz.
2. 1. 1. A motoros működtetőrendszer előkészítése
1
E l l e n ő r i z z e , h o g y a c s ő b e l s ő á t m é r ő j e n a g y o b b v a g y
egyenlő 47 mm.
1) Szerelje be a motoros működtetőrendszer redőnytengelybe
való illesztéséhez szükséges kiegészítőket:
• Vagy kizárólag az a menesztőt a motoros
működtetőrendszerre.
• Vagy a b adaptert és a c menesztőt a motoros
működtetőrendszerre.
2) Mérje meg a motoros működtetőrendszer záróelemének
belső pereme és a menesztő vége közötti távolságot (L1).
2. 1. 2. A tengely előkészítése
1
A z i l m o 5 0 W T m o t o r t e g y m i n . 0 , 5 m m v a s t a g s á g ú , s i m a b e l s ő f e l ü l e t ű r e d ő n y t e n g e l y b e s z e r e l j e
be: a tengely belsejében ne legyen hegesztés, préselés, behajtás stb. nyoma.
1) Vágja a redőnytengelyt a motoros működtetésű szerkezetnek megfelelően a kívánt hosszúságra.
2) Sorjázza le a redőnytengelyt, és távolítsa el a forgácsokat.
3) Sima felületű redőnytengely esetén vágjon ki egy hornyot a
következő méreteknek megfelelően:
• d = 4 mm (0.16 in)
• e = 28 mm (1.1 in)
1)
L1
L1 = …
2)
Ø > 47 mm
cb
Ø = 47 mm
a
3)
1) 2)
d
e
