Copyright © 2015 Somfy SAS. All rights reserved.
HU
A képek nem jelentenek szerződéses kötelezettséget

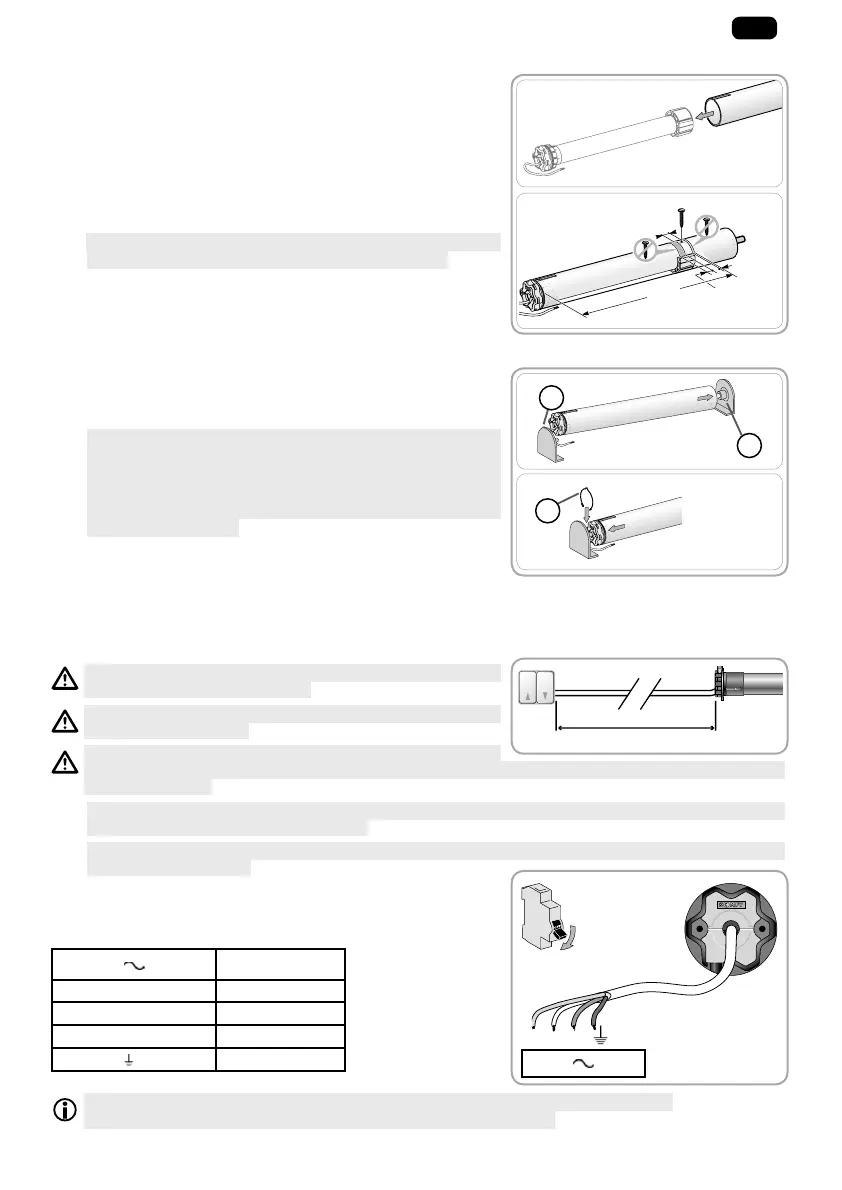

2. 1. 3. A motoros működtetőrendszer és a tengely összeszerelése
1) Illessze be a motort a redőnytengelybe.
Sima belső felületű redőnytengely esetén illessze a kivágott
hornyot az adapter végeleméhez.
2) A redőnytengelybe illesztett menesztőt rögzíteni kell:
• Ehhez rögzítse a redőnytengelyt a menesztőre 4 parker
csavarral (Ø 5 mm) vagy 4 acél popszegeccsel (Ø 4,8 mm),
melyeket a menesztő külső végétől 5–15 mm távolságra
kell helyezni, a redőnytengelytől függetlenül.
1
A csavarok és a popszegecsek kizárólag a menesztőre
rögzíthetők, a motoros működtetőrendszerre nem.
• Vagy használjon ütközőt a menesztőhöz nem sima
redőnytengely esetén.
2. 1. 4. A redőnytengely–motoros működtetőrendszer egység felszerelése
1) Szerelje fel és rögzítse a redőnytengely–motoros
működtetőrendszer egységet a tartóelemre f és a
motorfelfogatóra g:
1
Ellenőrizze, hogy a redőnytengely–motoros
működtetőrendszer egység megfelelően rögzült-e a
tartóelemre. Ezzel a művelettel megakadályozható, hogy
a redőnytengely–motoros működtetőrendszer egység
kiugorjon a tartóelem rögzítéséből, amikor a redőny az
alsó véghelyzetbe ér.
2) A tartó elem típusának megfelelően, Helyezze el a
rögzítőgyűrűt h.
2. 2. VEZETÉKEZÉS
A fémfelületen áthaladó vezetékeket kábelvezető vagy cső
segítségével védje és szigetelje.
A mozgó részekkel való érintkezés elkerülése érdekében
rögzítse a vezetékeket.
H a a m o t o r o s m ű k ö d t e t ő r e n d s z e r t k ü l t é r e n h a s z n á l j a , é s
a tápkábel HO5-VVF típusú, a vezetékhez az UV-sugárzásnak ellenálló vezetőcsövet kell használni
(pl. kábelvezetőt).
1
Ügyeljen, hogy a motoros működtetőrendszer tápkábele legyen hozzáférhető: így biztosítható,
hogy a cseréje könnyedén elvégezhető.
1
A tápkábelen mindig alkosson hurkot, hogy megakadályozza a víz beszivárgását a motoros
működtetőrendszerbe.
- Szüntesse meg a hálózati tápellátást.
- Csatlakoztassa a motoros működtetőrendszert az alábbi
táblázatban szereplő információk alapján:
230 V 50 Hz Vezeték
Nulla (N) Kék
Fázis, 1. irány (L1) Barna
Fázis, 2. irány (L2) Fekete
Földelés (
)Sárga/Zöld
A vezérlőegység maximális áramterhelésétől és a motorok típusától függően egy
vezérlőegységhez párhuzamosan több motor is csatlakoztatható.
15 mm
5 mm
20 mm
L1
1)
2)
1)
2)
h
g
f
L ≤ 50 m
230 V 50 Hz
N L1 L2
OFF
