51
Copyright © 2015 Somfy SAS. All rights reserved.
RO
Imagini necontractuale

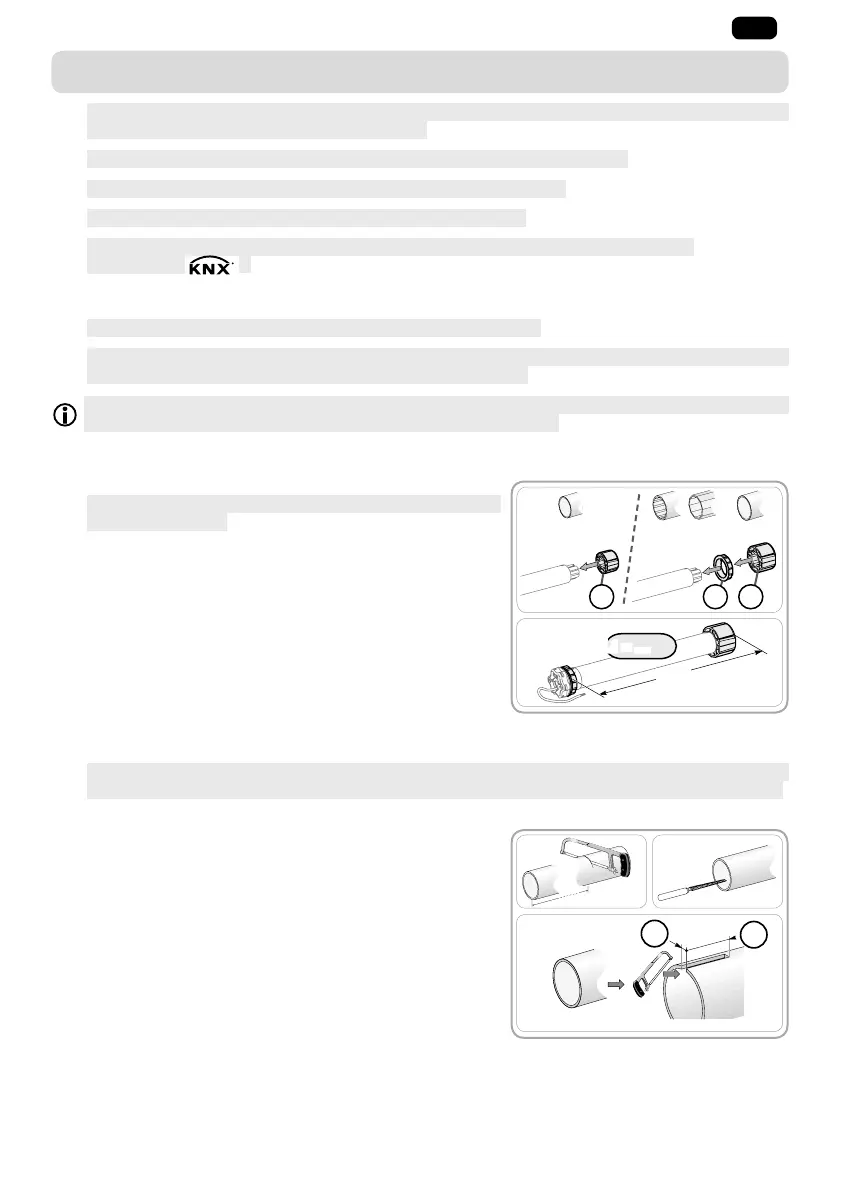

2. INSTALARE
1
Instrucţiuni obligatorii pe care trebuie să le respecte profesionistul în motorizarea şi automatizarea
locuinţei care efectuează instalarea motorizării.
1
Aveţi grijă să nu scăpaţi, loviţi, găuriţi sau scufundaţi niciodată motorizarea.
1
Instalaţi un punct de comandă individual pentru fiecare motorizare.
1
Nu conectaţi niciodată 2 puncte de comandă la acelaşi motor.
1
Verificaţi compatibilitatea în cazul utilizării acestui motor cu un sistem magistrală
(ex.: sistem „
”).
2. 1. MONTARE
1
Controlaţi robusteţea jaluzelei rulante şi a echipamentelor sale.
1
A s i g u r a ţ i - v ă c ă m o t o r i z a r e a u t i l i z a t ă e s t e c o r e s p u n z ă t o a r e m ă r i m i i j a l u z e l e i r u l a n t e , p e n t r u a n u
risca deteriorarea jaluzelei rulante şi/sau a produsului Somfy.
P e n t r u a o b ţ i n e i n f o r m a ţ i i p r i v i n d c o m p a t i b i l i t a t e a m o t o r i z ă r i i c u j a l u z e a u a r u l a n t ă ş i c u a c c e s o r i i l e ,
adresaţi-vă fabricantului de jaluzele rulante sau companiei Somfy.
2. 1. 1. Pregătirea motorizării
1
A s i g u r a ţ i - v ă c ă d i a m e t r u l i n t e r i o r a l t u b u l u i e s t e m a i m a r e
sau egal cu 47 mm.
1) Montaţi accesoriile necesare pentru integrarea motorizării în tubul
de rulare:
• Fie numai roata
a pe motorizare.
• Fie coroana
b şi roata c pe motorizare.
2) Măsuraţi lungimea (L1) între marginea interioară a capului
motorizării şi extremitatea roţii.
2. 1. 2. Pregătirea tubului
1
I n s t a l a ţ i m o t o r u l i l m o 5 0 W T î n t r - u n t u b d e r u l a r e c u o g r o s i m e m i n i m ă d e 0 , 5 m m a c ă r u i s u p r a f a ţ ă
interioară este netedă: care nu prezintă urme de sudură, sertizare, pliere etc. în interiorul tubului.
1) Tăiaţi tubul de rulare la lungimea dorită în funcţie de produsul motorizat.
2) Debavuraţi tubul de rulare şi eliminaţi aşchiile.
3) Pentru tuburile de rulare netede, decupaţi un canal cu următoarele
cote:
• d = 4 mm (0,16 in)
• e = 28 mm (1,1 in)
1)
L1
L1 = …
2)
Ø > 47 mm
cb
Ø = 47 mm
a
3)
1) 2)
d
e
