Copyright © 2015 Somfy SAS. All rights reserved.
RO
Imagini necontractuale

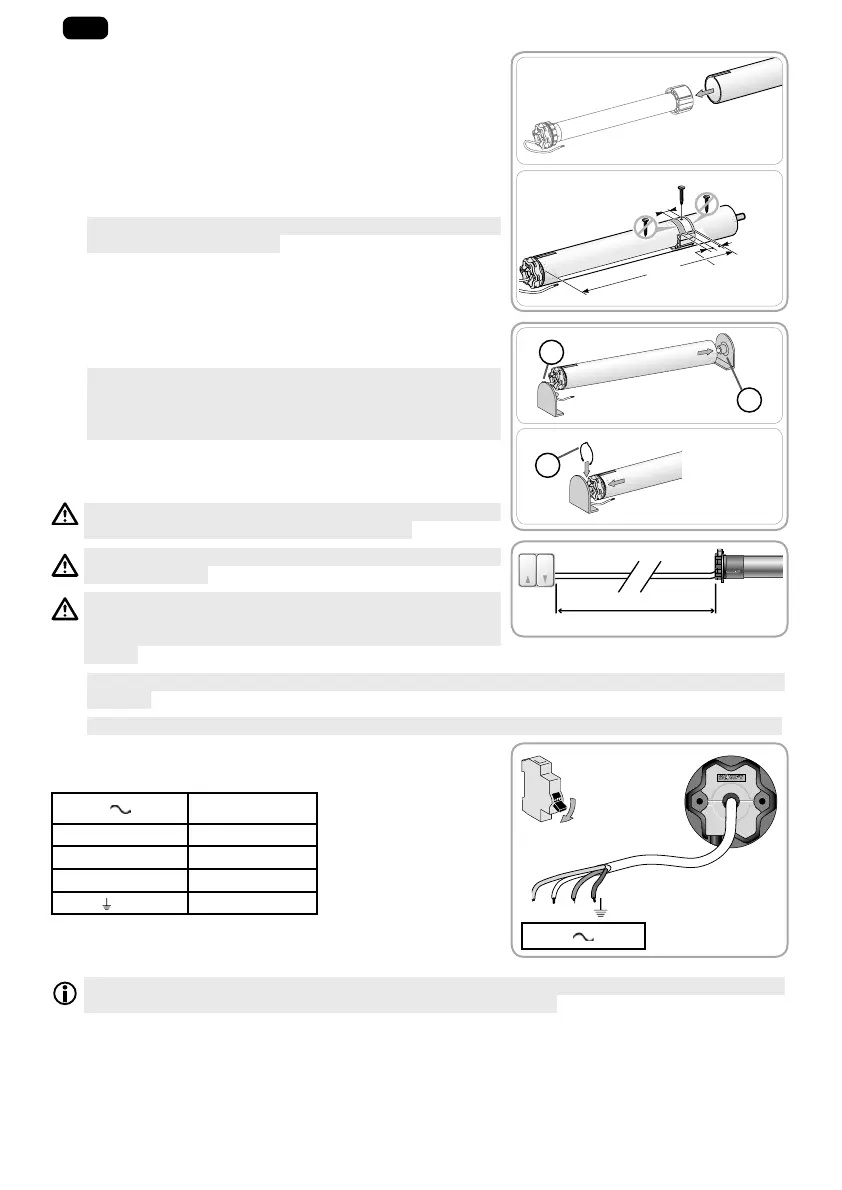

2. 1. 3. Asamblare motorizare - tub
1) Introduceţi motorul în tubul de rulare.
Pentru tuburile de rulare netede la interior, poziţionaţi canalul
decupat pe pinul coroanei.
2) Roata trebuie să fie blocată la translaţie în tubul de rulare:
• Prin fixarea tubului de rulare pe roată cu ajutorul a 4 şuruburi
autofiletante cu Ø 5 mm sau 4 nituri pop din oţel cu Ø 4,8 mm
amplasate între 5 mm şi 15 mm faţă de extremitatea exterioară a
roţii, indiferent de tubul de rulare.
1
Şuruburile sau niturile pop nu trebuie să fie fixate pe
motor, ci exclusiv pe roată.
• Prin utilizarea unui opritor de roată, pentru tuburile care nu sunt
netede.
2. 1. 4. Montare ansamblu tub - motorizare
1) Montaţi şi fi xaţi ansamblul tub-motorizare pe suportul de capăt f şi
pe suportul motorizării g:
1
Asiguraţi-vă că ansamblul tub-motorizare este blocat pe
suportul de capăt. Această operaţie permite evitarea ieşirii
ansamblului tub-motorizare din fi xarea suportului de
capăt atunci când ruloul ajunge la capătul de cursă inferior.
2) În funcţie de tipul de suport, puneţi inelul de oprire h în locaş
2. 2. CABLAJ
Cablurile care traversează un perete metalic trebuie să fie
protejate şi izolate cu un manşon sau o teacă.
Ataşaţi cablurile pentru a evita orice contact cu o piesă
aflată în mişcare.
Dacă motorizarea este utilizată în exterior, iar cablul de
alimentare este de tip HO5-VVF, instalaţi cablul într-un tub
rezistent la acţiunea razelor UV, cum ar fi un canal de
cabluri.
1
Lăsaţi cablul de alimentare al motorizării să fie accesibil: acesta trebuie să poată fi înlocuit cu
uşurinţă.
1
Faceţi întotdeauna o buclă pe cablul de alimentare pentru a evita pătrunderea apei în motorizare!
- Întrerupeţi alimentarea de la reţea.
- Conectaţi motorizarea conform informaţiilor din tabelul de mai jos:
230 V 50 Hz Cablu
Neutru (N) Albastru
Faza (L1) Maro
Faza (L2) Negru
Masă (
)Verde-Galben
Î n f u n c ţ i e d e c u r e n t u l m a x i m d e a l i m e n t a r e a p u n c t u l u i d e c o m a n d ă ş i d e t i p u r i l e d e m o t o a r e , m a i
multe motoare pot fi conectate în paralel la un punct de comandă.
15 mm
5 mm
20 mm
L1
1)
2)
1)
2)
h
g
f
L ≤ 50 m
230 V 50 Hz
N L1 L2
OPRIT
