9

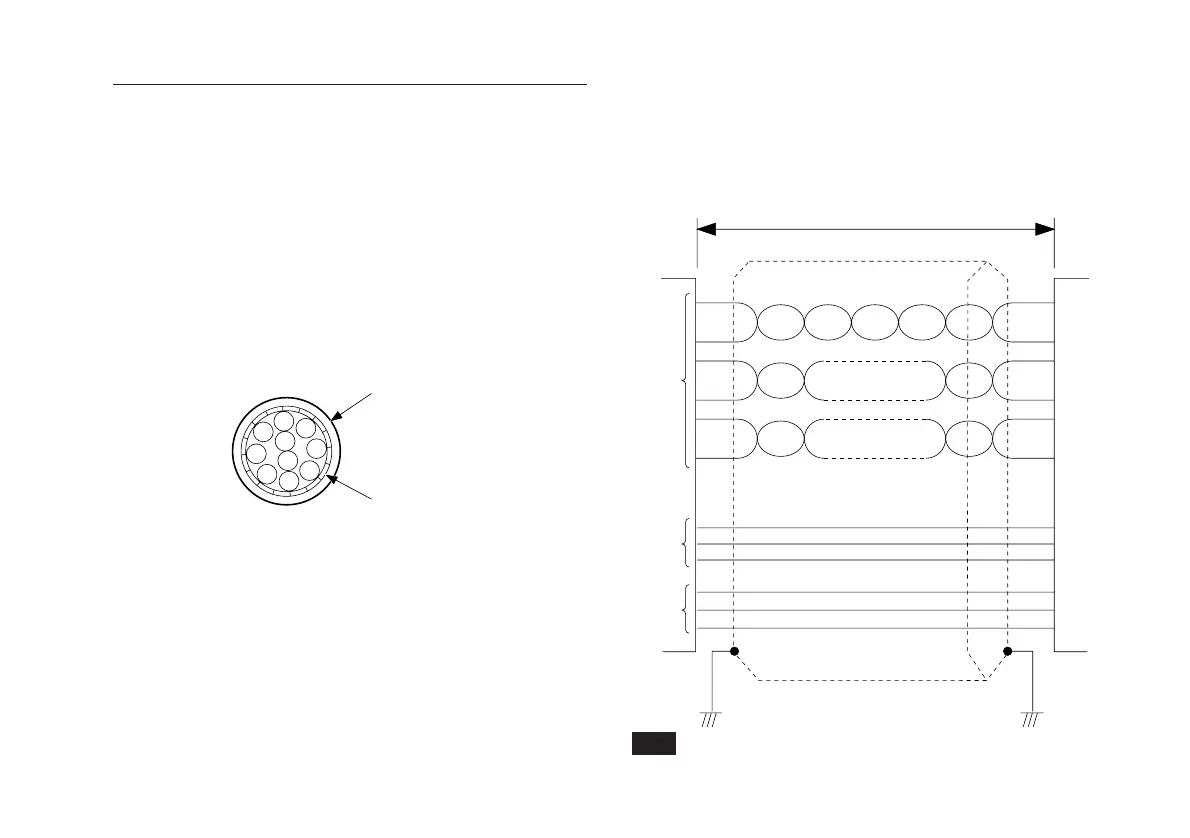

出力仕様図
出力ケーブルについて
出力コネクタに接続するケーブルは、図のようなシールドさ
れたケーブルを使用してください。
デテクタ側のケーブルのシールド線は、デテクタ筺体に必ず
接続してください。
PL21/PL22/PL23
ケーブル断面
外皮
編組シールド
PL22
A/B相、アラーム
またはup/down、
アラーム
PL23
A/B相、原点アラーム
接続機器
AWG28以上の太さの
ツイストペア線
50m以下
注意
PL22/PL23
+5V
0V
• 受信回路にはSN75115(相当品)を使用してください。
• 出力コネクタから電源を供給する場合はデテクタ入力部
で+5V±5%を満足するようにしてください。
注意
出力ケーブルはノイズ混入防止のため、短くしてください。
