43
PL22
Auflösung 10 µm, 20 µm, 50 µm, 100 µm
Hinweis1
(Siehe Seite 35)
Minimale Phasendifferenz (Tw)
PL22-AF, AU: 2,5 µs, 5 µs, 10 µs, 20 µs
Minimaler Wiederholzyklus (Tw)
PL22-3F, 3U: 2,5 µs, 5 µs, 10 µs, 20 µs

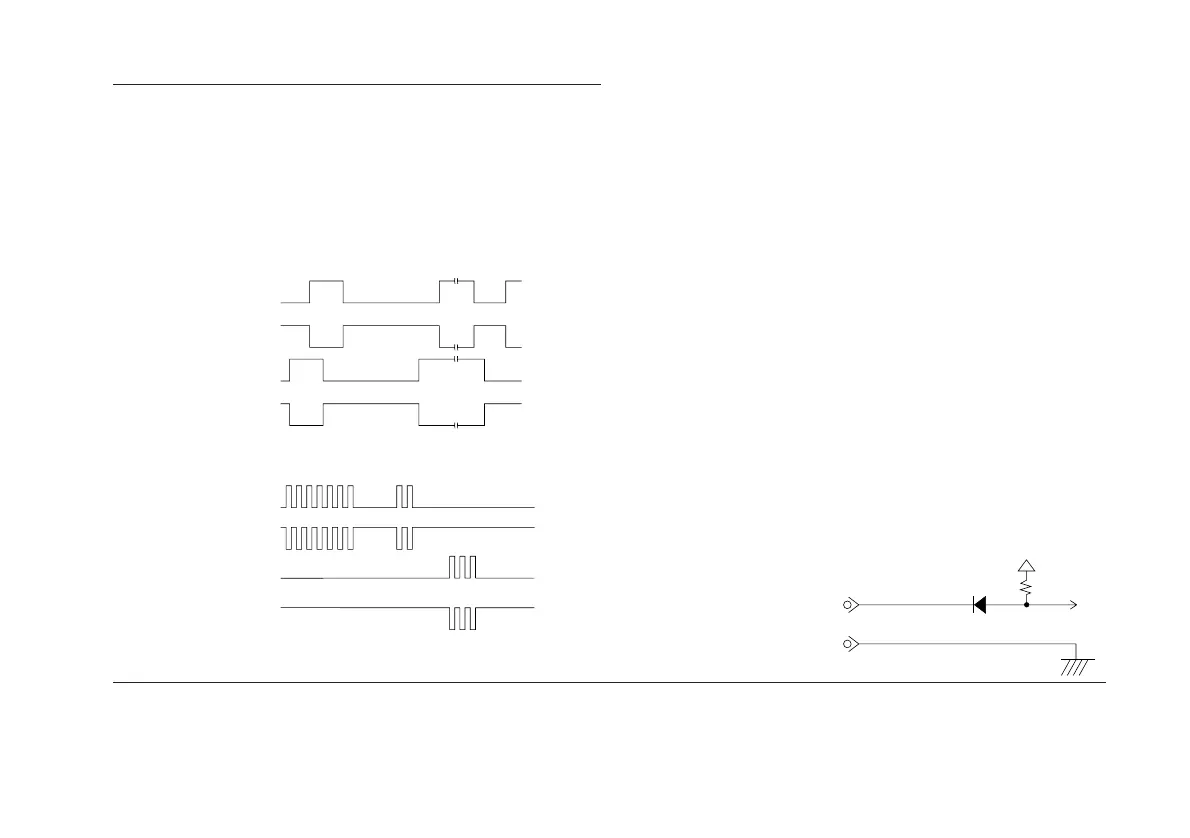

Ausgangssignal
Hinweis 2
PL22-AF, AU
PL22-3F, 3U
Alarmsignal Wenn der Maß stab die maximale
Ansprechgeschwindigkeit überschreitet oder
z.B. das Kopfkabel abgetrennt ist, wird ein Alarm
ausgelöst. Bei einem Alarm wechselt Ausgang
ALARM auf „H“ (Ausgang *ALARM auf „L“).
Gleichzeitig werden alle Ausgänge hochohmig.
Alarmrücksetzung Zum Rü cksetzen des Alarms alle
Störungsursachen beseitigen und das Gerät
rücksetzen oder die Stromversorgung aus-
und wieder einschalten.
Wird bei ausgelöstem Alarm eine externe
Rücksetzung ausgeführt, erfolgt kein
Alarmsignal, und die Ausgänge wechseln
nicht auf hochohmigen Zustand. Die
Ausgangssignalausgabe wird unterdrückt.
Rücksetzung Zum Rücksetzen die Anschlüsse 20 und 7 des
Ausgangssteckverbinders kurzschließen.
Externes Rücksetzsignal
Maximale Rücksetzzeit: 300 ms
Maximaler Kurzschlußstrom: 0,5 mA
Maximale Zeit bis zur Betriebsaufnahme: 10 ms
(nach Aufheben des Rücksetzzustands)
Externe Rücksetzung Eingangs-Schalkreis
Hinweis 2
Die Verschiebung wird nach jeweils 100 µs registriert, um Impulse entsprechend der
Verschiebung des Maßstabes oder des Lesekopfes zu generieren.
Da das A/B- oder UP/DOWN-Ausgangssignal im Gegensatz zu herkömmlichen
Rotations-Encodern künstlich generiert wird, erfolgt die Ausgabe manchmal am
voreingestellten Tw, selbst wenn die Maßstab-Bewegungsgeschwindigkeit gering ist.
Der Empfangs-Schaltkreis muß für die eingestellte Impulsbreite ausgelegt sein.
Hinweis 1
Der Wert hängt von der Länge des Verbindungskabels und dem Eingangs-Schaltkreis
ab.
PCA
＊PCA
PCB
＊PCB
PCU
＊PCU
PCD
＊PCD
P20:RES
P7:GND
