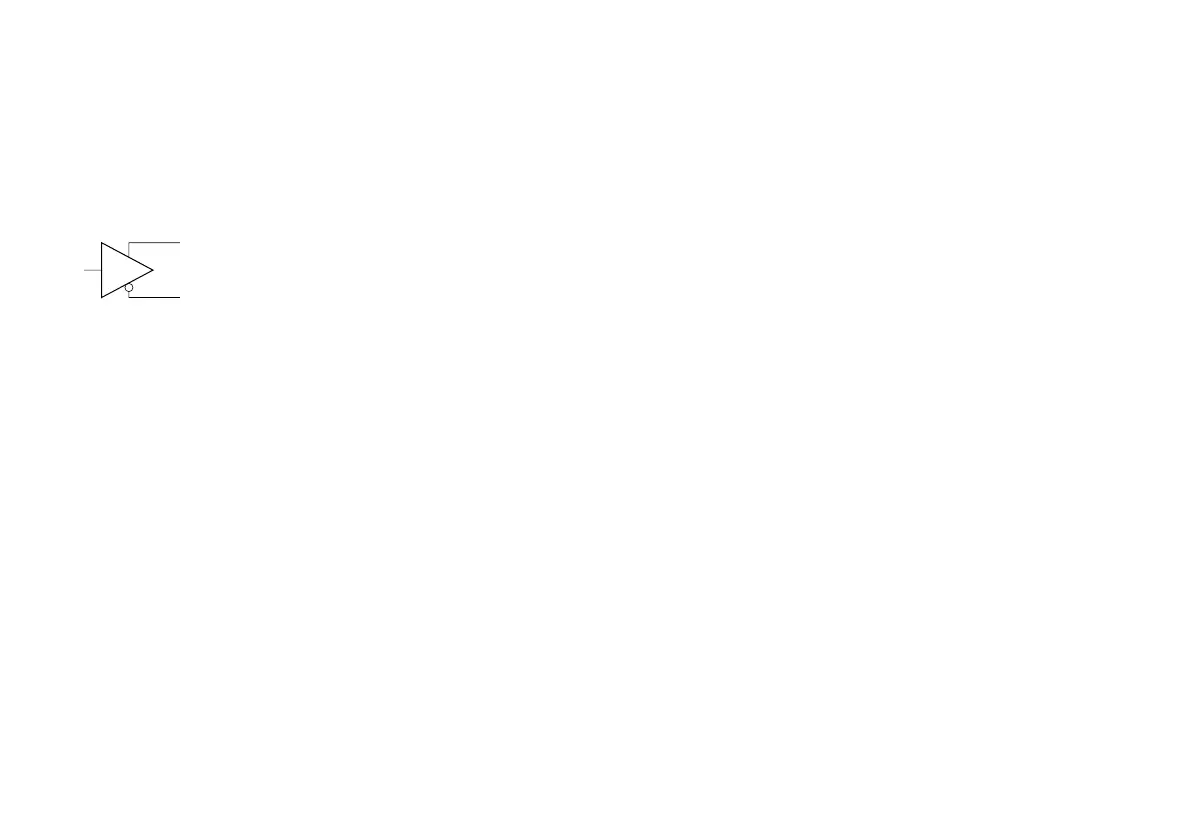

Ausgangs-Schaltkreis
Die Ausgangsspannungen werden von
Differenzspannungs-Leitungstreibern
(SN75113) geliefert. Daher sind
empfangsseitig entsprechende
Differenzspannungs-Leitungsempfänger zu
verwenden.
Stromversorgung DC +5 V (±5%)
Stromaufnahme 2 W (max.)
Betriebstemperaturbereich
0 bis +45°C/32 bis 113°F
Lagerungstemperaturbereich
–10 bis +50°C/14 bis 122°F
Lesekopf-Kabellänge
10 m (PL22-AF, AU), 3 m (PL22-3F, 3U)
Gesamtgewicht Ca. 2.318 lb (PL22-AF, AU)
Ca. 1.395 lb (PL22-3F, 3U)
Zubehör Kopf-Montageschrauben (M4 × 20) ........... 2
Detektor-Montageschrauben (M4 ×10) ...... 4
Schrauben für Kabelklemmen (M4 × 8) .... 3
Anleitung .....................................................1
Ausgangsanschluß ..................................... 1
Bedienungsanleitung .................................. 1
Kabelklemmen ............................................ 3
Abstandsteil ................................................. 1
Signale PCA, PCB und ALARM bzw PCU, PCD und ALARM
Signale *PCA, *PCB und *ALARM bzw *PCU, *PCD und *ALARM
