3-2. ヘッドの取付け
ヘッド部には、「▽」印が付いている位置に検出セ
ンサが内蔵されています。「▽」印がスケールの有
効長内に常にあるように設定してください。
• ヘッドの固定には、ヘッドの検出面とスケールと
の間にスペーサを挟み込み、付属のネジ(M4X2)
を用いて取り付けてください。
• ヘッド取付後、スペーサを抜きとってください。
• 締め付けトルクは、0.7N･m(7kg･cm)〜1.1N･m
(11kg･cm)としてください。
• ヘッド取付後、付属のケーブルクランプでケーブ
ルを固定し、引出し部のケーブルの遊びを押さえ
てください。

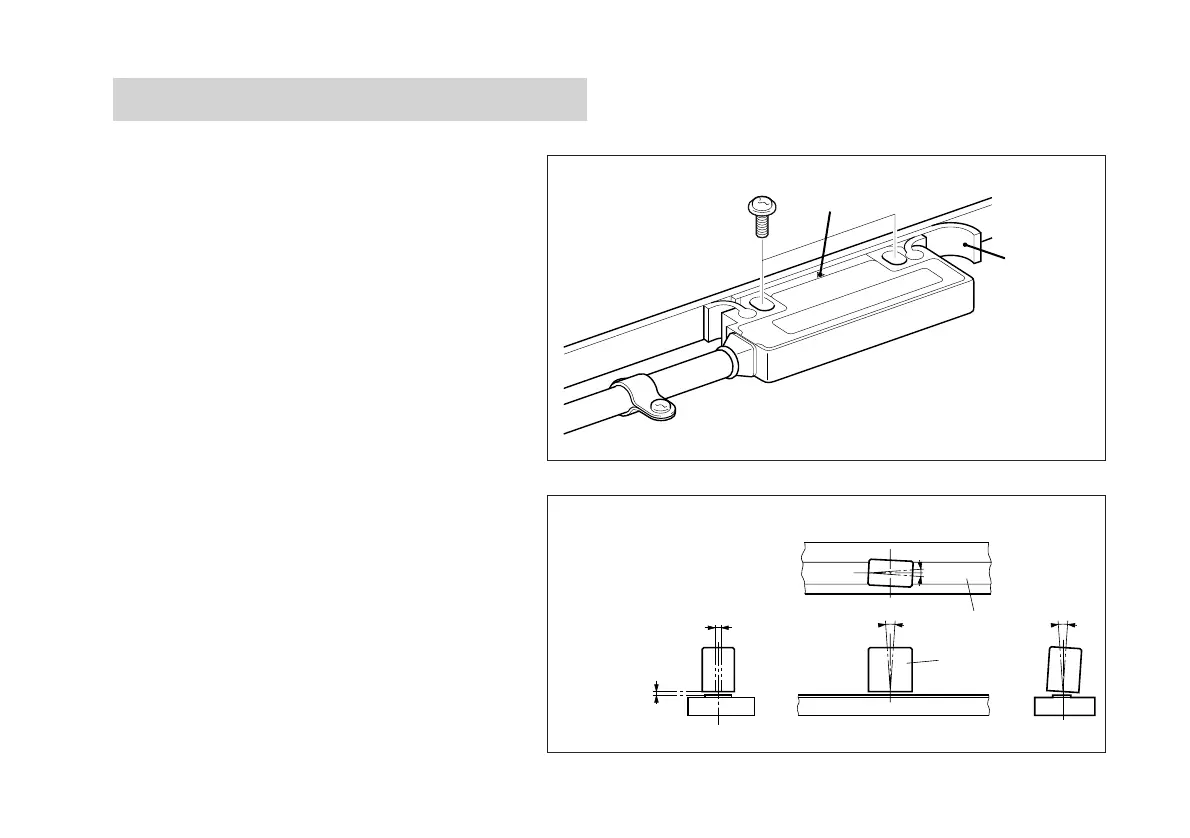

• スケールとヘッドの相対位置は、右図を参照して
ください。
「▽」印
スペーサ
±2mm
＜
θ
2
θ
1
±
0.5
＜
θ
1
±
3
〇
＜
θ
3
±
3
〇
〇
1.5mm(最大)
クリアランス
ヘッド
スケール面
図3-2.
