45
Hinweise
Die Verschiebung wird nach jeweils 100 µs registriert, um Impulse entsprechend der
Verschiebung des Maßstabes oder des Lesekopfes zu generieren.
Da das A/B- oder UP/DOWN-Ausgangssignal im Gegensatz zu herkömmlichen
Rotations-Encodern künstlich generiert wird, erfolgt die Ausgabe manchmal am
voreingestellten Tw, selbst wenn die Maßstab-Bewegungsgeschwindigkeit gering ist.
Der Empfangs-Schaltkreis muß für die eingestellte Impulsbreite ausgelegt sein.
PL23
Auflösung 10 µm, 20 µm, 50 µm, 100 µm
(Siehe Seite 35)
Minimale Phasendifferenz (Tw)
PL23-AF: 2,5 µs, 5 µs, 10 µs, 20 µs
Anschließbarer Bezugspunkt-Sensor
SET-P15-1 (option)

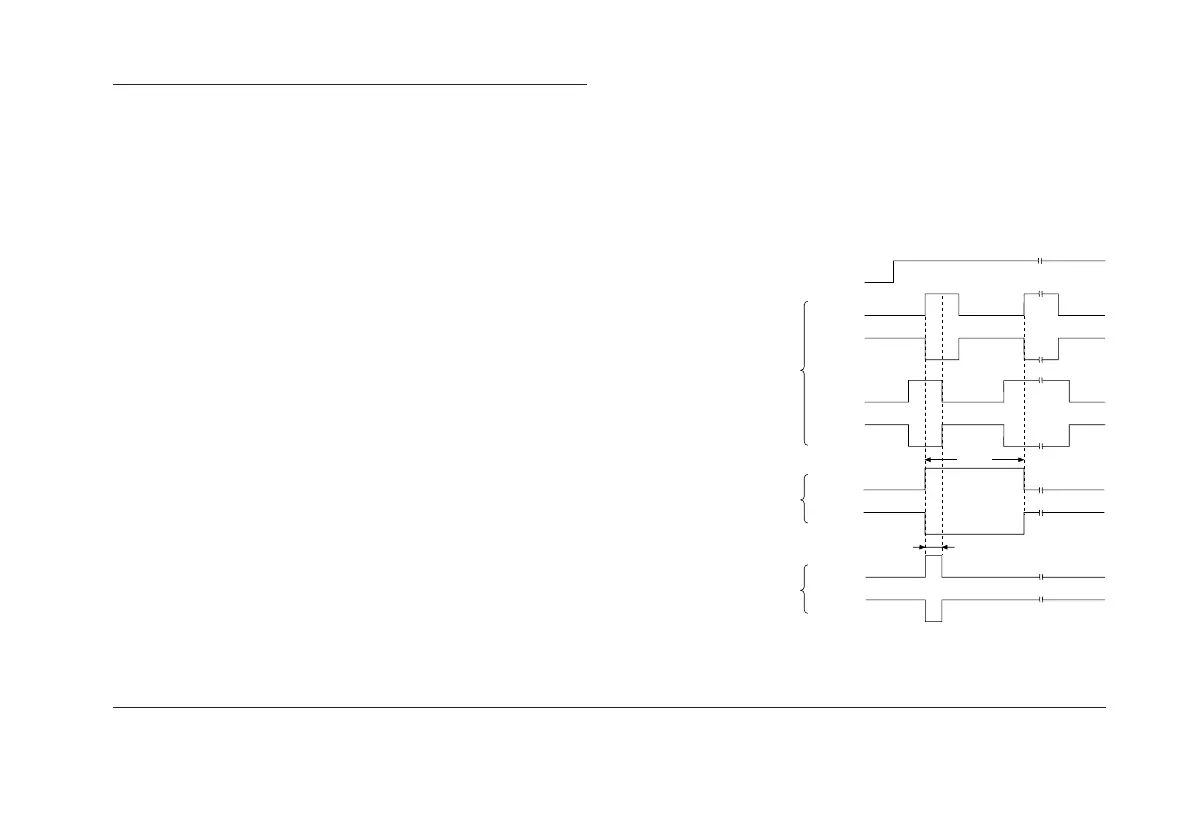

Ausgangssignale und Bezugspunktausgangssignal
Hinweis
Das Bezugspunktsignal wird synchron zu den
Ausgangsimpuls erzeugt.
Bei Auswahl mit dem Schalter (sieh Abb. 3-3,
S201, Nr.-1,A/AB) auf der Schaltkarte wird die
angezeigten Signale erzeugt. Obwohl das
Bezugspunktsignal bei beiden Richtungen der
Maßstabsbewegung erzeugt wird, ist das nur in
einer einzigen Richtung zu benutzen.
Sicherstellen, daß die Leuchtdiode bei
Erfassung des Bezugspunkts aufleuchtet.
Ausgangsimpuls
PCA
＊PCA
PCB
＊PCB
PCZ
＊PCZ
PCZ
＊PCZ
4Tw
Tw
Bezugspunkteingangssignal
Bezugspunktausgangsimpuls
Wenn S201 Nr. 1 auf Seit
A gestellt wird:
Impulsdauer = 4 x Tw
Wenn S201 Nr.1 auf Seit
AB gestellt wird:
Impulsdauer = 1 x Tw
