Ausgangs-Schaltkreis
Die Ausgangsspannungen werden von
Differnzspannungs-Leitungstreibern
(SN75113) geliefert. Daher sind
empfangsseitig entsprechende
Differenzspannungs-Leitungsempfänger zu
verwenden.
Stromversorgung DC +5 V (±5%)
Stromaufnahme 2 W (max.)
Betriebstemperaturbereich
0 bis +45°C/32 bis 113°F
Lagerungstemperaturbereich
–10 bis +50°C/14 bis 122°F
Lesekopf-Kabellänge
10 m (PL23-AF), 3 m (PL23-3F)
Gesamtgewicht Ca. 1030 g/2.318 lb (PL23-AF)
Ca. 620 g/1.395 lb (PL23-3F)
Zubehör Kopf-Montageschrauben (M4 × 20) ........... 2
Detektor-Montageschrauben (M4 ×10) ...... 4
Schrauben für Kabelklemmen (M4 × 8) ..... 3
Anleitung ..................................................... 1
Ausgangsanschluß ..................................... 1
Bedienungsanleitung .................................. 1
Kabelklemmen ............................................ 3
Abstandsteil ................................................. 1
Bezugspunktgenauigkeit
1 Impuls und 4 Impulse (wählbar)
Z.B. : Bei Auflösung von 10 µm ist die Genauigkeit
zwischen 10 µm und 40 µm wählbar.
Alarmsignal Wenn der Maß stab die maximale
Ansprechgeschwindigkeit überschreitet oder
z.B. das Kopfkabel abgetrennt ist, wird ein Alarm
ausgelöst. Bei einem Alarm wechselt Ausgang
ALARM auf „H“ (Ausgang *ALARM auf „L“).
Gleichzeitig werden alle Ausgänge außer dem
Bezugspunkt hochohmig.
Alarmrücksetzung Zum Rü cksetzen des Alarms alle
Störungsursachen beseitigen und das Gerät
rücksetzen oder die Stromversorgung aus-
und wieder einschalten.
Wird bei ausgelöstem Alarm eine externe
Rücksetzung ausgeführt, erfolgt kein
Alarmsignal, und die Ausgänge wechseln
nicht auf hochohmigen Zustand. Die
Ausgangssignalausgabe wird unterdrückt.
Rücksetzung Zum Rücksetzen die Anschlüsse 20 und 7 des
Ausgangssteckverbinders kurzschließen.
Externes Rücksetzsignal
Maximale Rücksetzzeit: 300 ms
Maximaler Kurzschlußstorm: 0,5 mA
Maximale Zeit bis zur Betriebsaufnahme: 10 ms
(nach Aufheben des Rücksetzzustands)

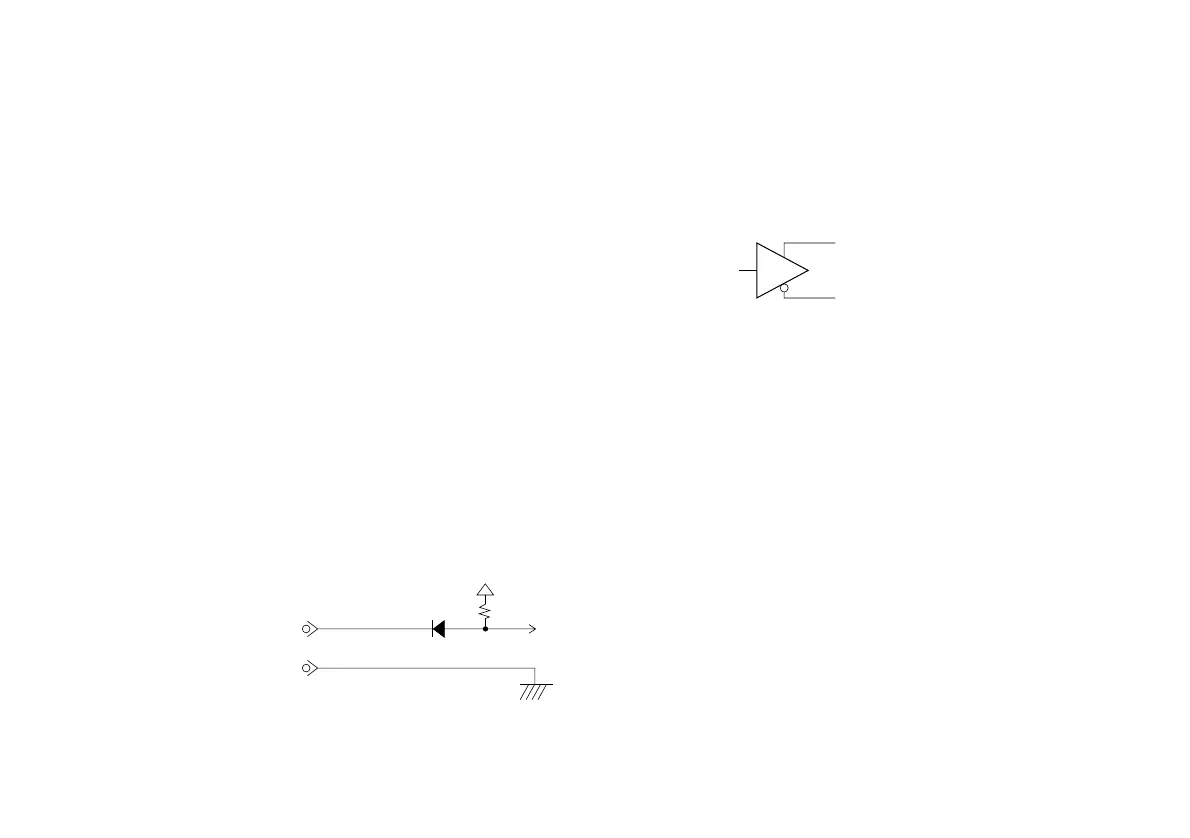

Externe Rücksetzung Eingangs-Schalkreis
P20:RES
P7:GND
Signale PCA, PCB, PCZ, ALARM und ALARM
Signale *PCA, *PCB, *PCZ, *ALARM und *ALARM
