Sony Digiruler PL21 - Installation des Lesekopfes

37

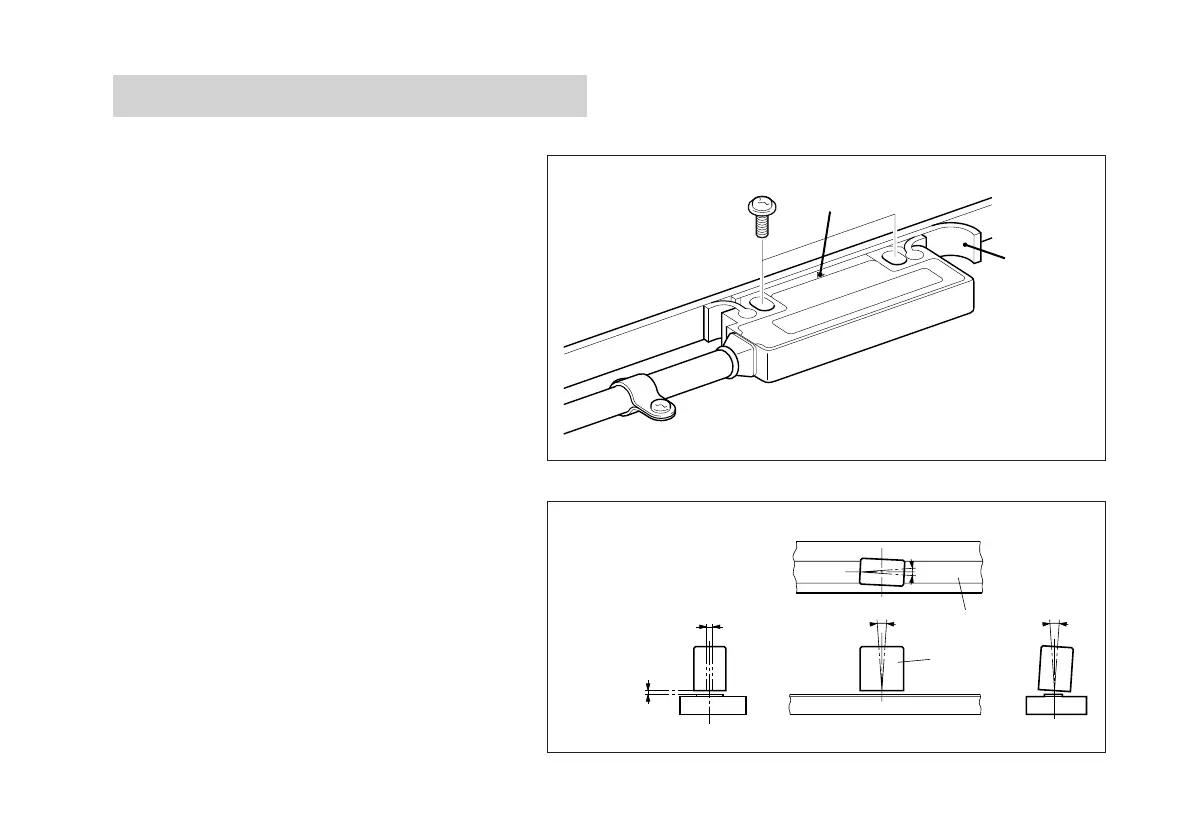

3-2. Installation des Lesekopfes
Der Sensor befindet sich an der mit „∇“ markierten
Stelle des Lesekopfes. Installieren Sie den
Lesekopf so, daß sich das „∇“-Zeichen innerhalb
der effektiven Länge des Maßstabs befindet.
• Fügen Sie das bei der Einheit mitgelieferte
Abstandsstück zwischen die Lesefläche des
Kopfes und des Maßstabes ein und befestigen
Sie den Lesekopf mit den mitgelieferten
Schrauben (M4 × 20).
• Das Anziehmoment sollte 0,7 N·m (7 kg·cm) bis
1,1 N·m (11 kg·cm) betragen.
• Nach der Befestigung des Lesekopfes nehmen
Sie das Abstandsstück heraus.
• Befestigen Sie nach der Installation des Kopfes
das Kabel mit den Kabelklemmen. Vergewissern
Sie sich, daß das Kabel nicht locker ist.
• Die Relativposition von Maßstab und Lesekopf
kann der Abbildung 3-2 entnommen werden.
±2mm
＜
θ
2
θ
1
±
0.5
＜
θ
1
±
3
〇
＜
θ
3
±
3
〇
〇
„∇“-Zeichen
Abstandsstück
Kopf
Toleranz
1,5 mm
(Max.)
Maßstabfläche
Abb. 3-2
