Sony Digiruler PL21 - 原点の取り付けおよび動作確認(Pl23のみ)

6
表3-4
分解能
100μm
50μm
20μm
10μm
応答速度
30m/min
15m/min
6m/min
3m/min
3-3. 原点の取付けおよび動作確認(PL23のみ)
3-3-1. 取付け
別売のSET-P15-1の取扱説明書をご参照ください。
注意
スケール、ヘッド、原点を取付けた場合および取付け直し
た場合には、しっかりと固定してください。
3-3-2. 動作確認
• 動作確認は、スケール、原点を取付けた場合および取付
け直した場合に行ってください。
• PL23本体のカバーを外して、原点通過時にLED（図3-3.
基板上D201）が点灯するかどうかで確認してください。
もしLEDが点灯しない場合には、基板上のスイッチ（図3-
3.S201のNo.2F/R）を切替えて、再度同一方向に原点通過
させ、LEDが点灯するか確かめてください。LEDが点灯
したら動作確認は終了となります。動作確認終了後は、
カバーを元通り取付けてください。
注意
原点を確実に取付けた後、動作確認を必ず行ってくださ
い。動作確認を怠ると原点がずれる可能性があります。

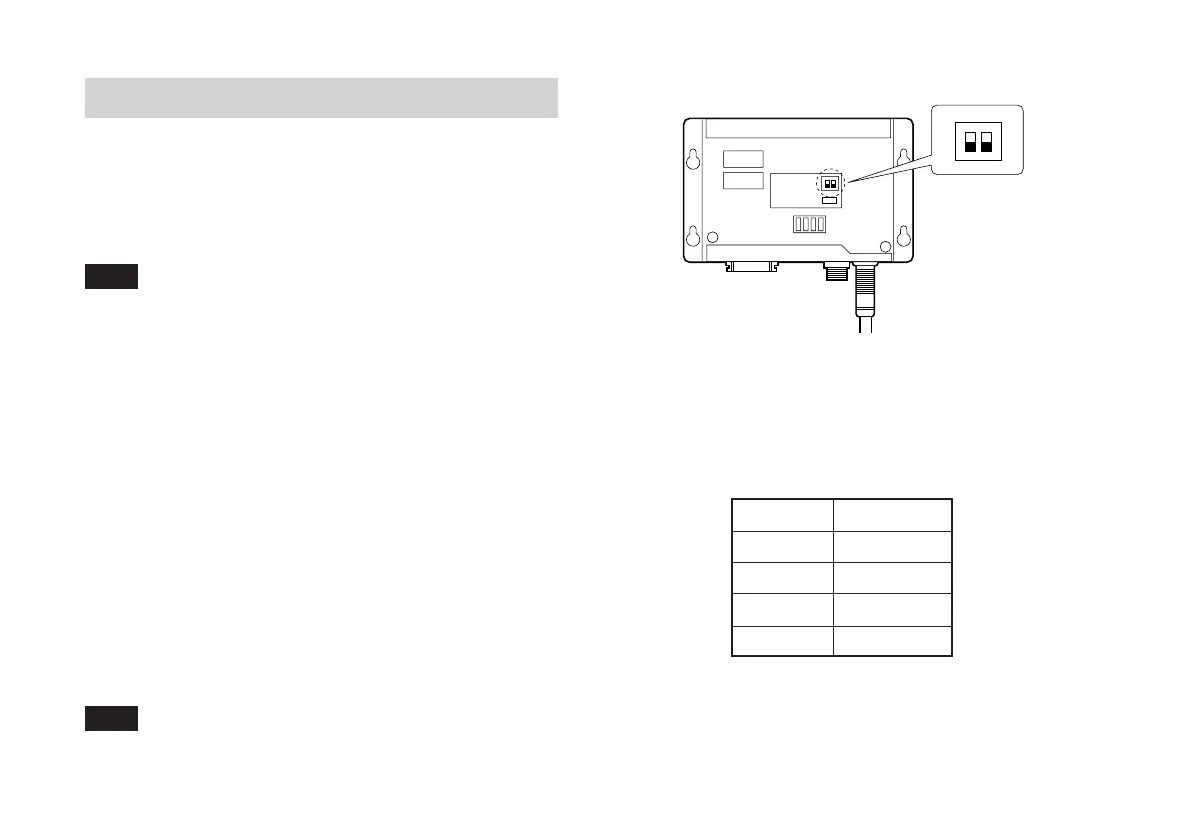

図3-3
3-3-3. 応答速度
• 分解能によって異なります。
S201
D201
S101
A
1
2
AB F
R
ON
