3. Betrieb
Hinweis (PL21)
Der Kompensationswert von 0,9 µs für die minimale
Phasendifferenz und die Impulsbreite hängen von der
Ausgangslast (Kabellänge, Eingangsschaltkreis des
angeschlossenen Geräts usw.) ab. Bei Einstellung der
minimalen Phasendifferenz und der Impulsbreite auf 2,5 µs
ist eine Ausgangslast von 1 k Ohm oder weniger
erforderlich.
Der Augangsimpuls wird eventuell bei jedem Tw ausgegeben,
selbst wenn die Bewegungs-Geschwindigkeit langsam ist.
3-1. Einstellung der Auflösung und der
Ausgangsimpulsbreite
Die Auflösung des Detektors ist werksseitig auf 10 µm und
die Impulsbreite auf 20 µs voreingestellt.

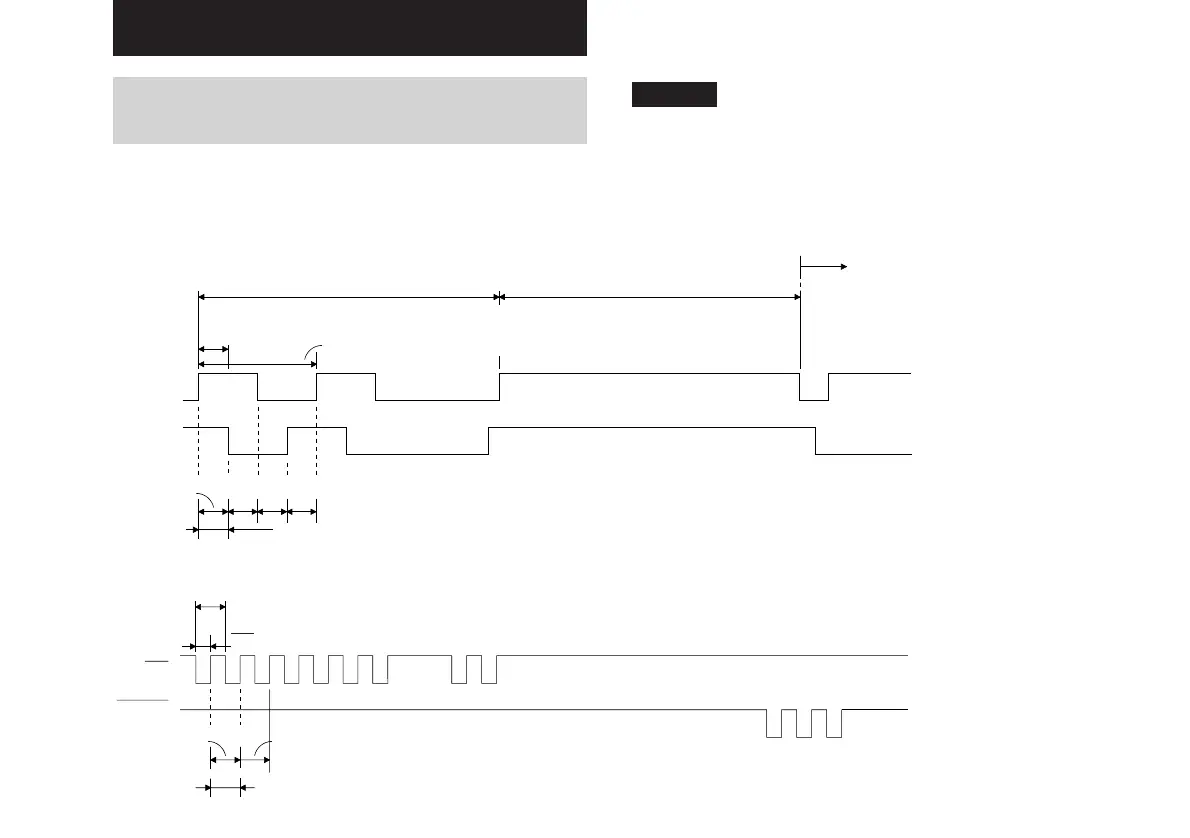

Siehe hierzu die folgende Abbildung:
Spezifikation des A/B-Ausgangssignals
10μm
100μs
A
B
10μ10μ10μ
100μs
≅≅
Umkehrsignal
4Tw: Minimale Periodendauer: 80µ s
Tw: Minimale Phasendifferenz: 20 µ s (PL21:20 µ s-0.9 µ s)
Die Phasendifferenz zwischen A-und B-Ausgang ist als eine
Zähleinheit festgelegt (Auflösung).
Auflösung
Auflösung
10μm
UP
DOWN
10μm
2
Minimaler Wiederholzyklus: 20 µ s
Impulsbreite: (PL21)10 µ s+0.9 µ s, (PL22)10 µ s
Tw
Tw
Spezifikation der UP/DOWN-Ausgangsimpulse (PL21/PL22)
