Sony Digiruler PL21 - Installation des Detektors; Bezugspunktsignal-Eingangsanschluß (PL23)

39
3-5. Bezugspunktsignal-
Eingangsanschluß (PL23)
Verwendete Anschlüsse: (Tajimi Musen)
R03-RB3F-Buchse
R03-RB3M-Stecker (mitgeliefert)
A
B
C

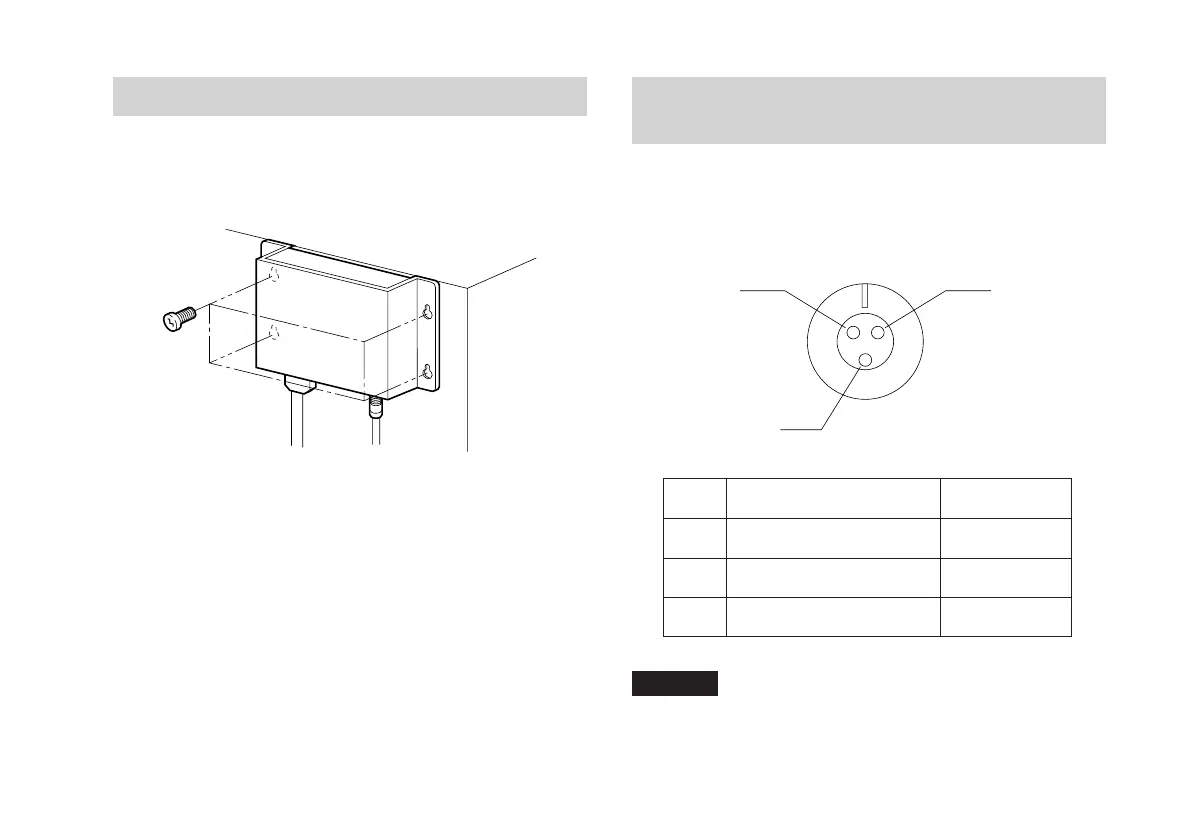

3-4. Installation des Detektors
Die Befestigung des Detektors erfolgt mit vier Schrauben
(+PS M4 × 10).
Abb. 3-4
Nr.
A
B
C
Signal
Stromversorgung (+Vcc)
Ausgangssignal
Stromversorgung (0V)
Kabelfarbe
rot
weiß
schwarz
Hinweis
Die Abschirmung mit dem Mantel der Steckverbindung
verbinden.
