Sony Digiruler PL21 - Pl21の仕様; 主な仕様

10
6.仕様
4.主な仕様
PL21の仕様
分解能 10μm/20μm/50μm/100μm
注意1
(3ページ参照)
最小位相差(Tw)PL21-3F,AF:2.5μs/5μs/10μs/20μs(−0.9μs
注意2
)
最小繰返し周期(Tw)
PL21-3U,AUの2.5μs/5μs/10μs/20μs(＋0.9μs
注意2
)

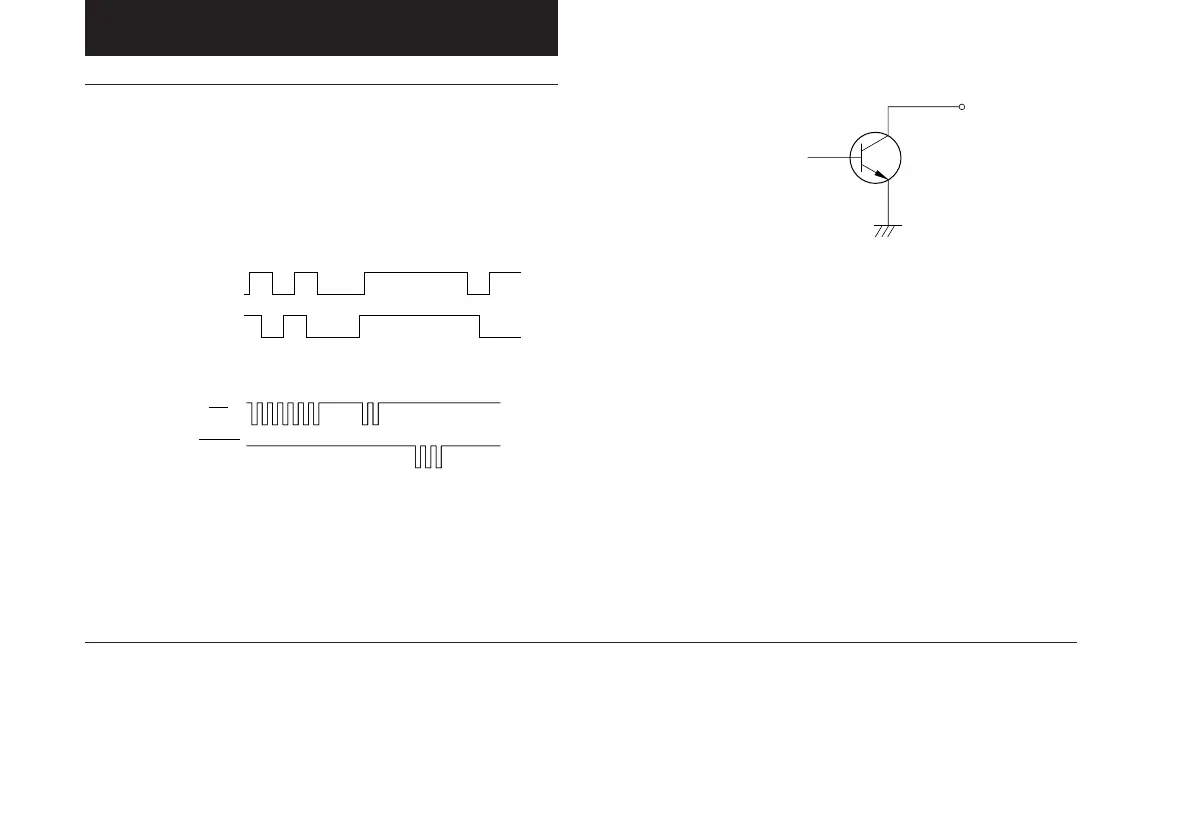

出力信号
注意3
PL21-3F,AF
PL21-3U,AU
アラーム信号 スケールが最大応答速度を越えたとき、または
ヘッドケーブルなどの断線があったときに働きま
す。
正常時はアラーム出力はON状態であり、アラーム
が作動するとOFFとなります。電源を入れ直すこと
により、アラームが解除されます。
出力回路 オープンコレクタ
最大定格電圧:25V
最大定格電流:50mA
電源 DC+12V(±5%)
消費電力 0.8W(最大)
使用温度範囲 0〜+45℃
保存温度範囲 −10〜+50℃
ヘッドケーブル長
10m(PL21-AF,AU)、3m(PL21-3F,3U)
総重量 PL21-AF,AU:1030g
PL21-3F,3U:620g
付属品 ヘッド取付ネジ(M4×20) ......................................... 2
デテクタ取付ネジ(M4×10) .....................................4
ケーブルクランプ用ネジ(M4×12) ......................... 3
技術資料......................................................................1
出力コネクタ .........................................................1組
取扱説明書..................................................................1
ケーブルクランプ ..................................................... 3
スペーサ......................................................................1
注意3
移動量は、約100μsごとに検出され、この間に動いたスケール、またはヘッ
ドの変位量に相当するパルスとして出力されます。
A/B出力またはUp/Down出力信号は、一般のロータリーエンコーダと違い疑
似的に作っていますので、スケール移動速度が遅い場合でもあらかじめ設定
したパルス幅（Tw）で出力されることがあります。
受信回路は設定したパルス幅の信号を受けられるものが必要です。
注意1
PL21-3U,AUのUp/Down出力は、必ずUp/Downカウンタで受信してくださ
い。片方のみの出力でご使用になりますと、正確な計測を行うことができま
せん。
注意2
この値は接続ケ−ブル長、接続回路で変わります。
A,B,ALARM
UP,DOWN
A
B
(ON)
(OFF)
(OFF)
(ON)
UP
DOWN
(ON)
(OFF)
(ON)
(OFF)
UP
DOWN
(ON)
(OFF)
(ON)
(OFF)
