Sony Digiruler PL21 - デテクタの取り付け; 原点入力コネクタ(Pl23のみ)

7

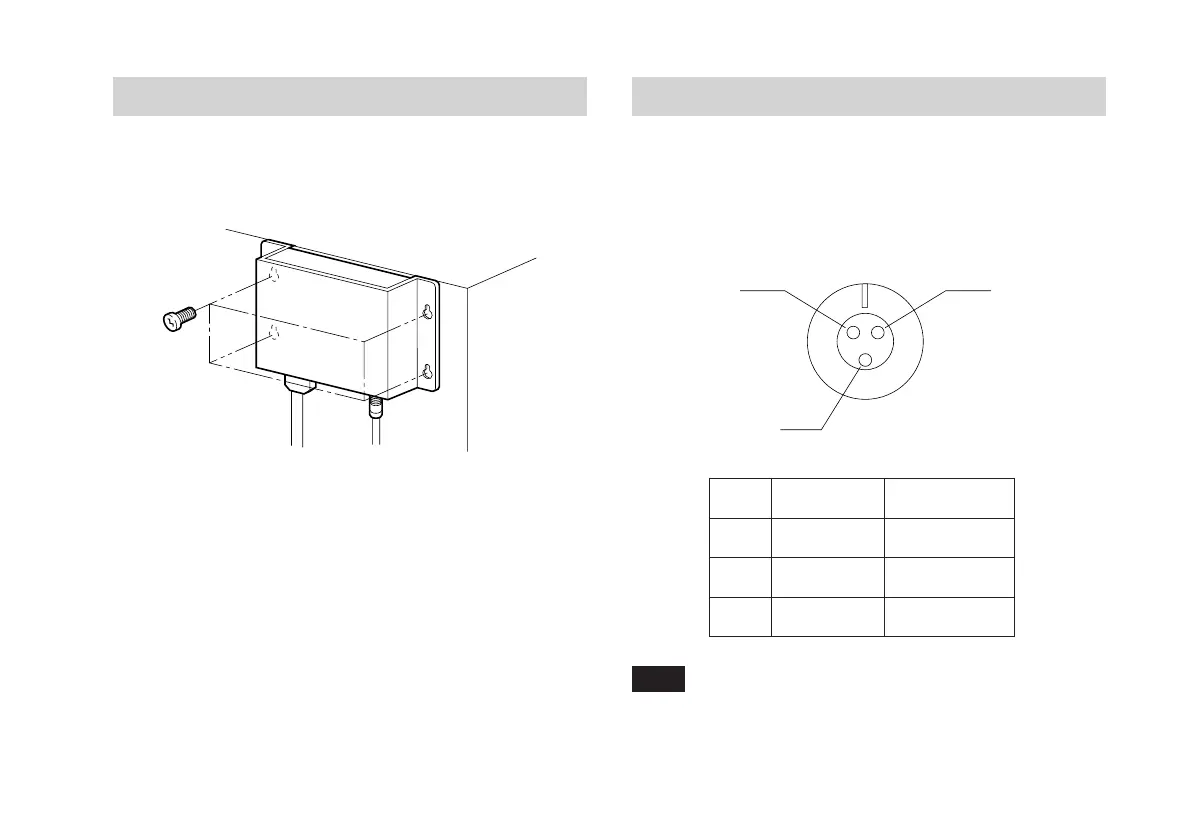

図3-4
3-4.デテクタの取付け
デテクタの取り付けには、付属のネジ(+PSM4×10)で4ヶ所
とも固定してください。
3-5.原点入力コネクタ(PL23のみ)
使用コネクタ(多治見無線製)
レセプタクル：R03-RB3F
プラグ：R03-PB3M（付属品）
A
B
C
No.
A
B
C
注意
シールド線はプラグのケースに接続してください。
信号
電源(+Vcc)
出力信号
電源(0V)
ケ−ブル色相
赤
白
黒
