Sony Digiruler PL21 - Pl23の仕様

13
PL23の仕様
分解能 10μm/20μm/50μm/100μm(3ページ参照)
最小位相差(Tw) 2.5μs/5μs/10μs/20μs
接続可能な原点検出器
SET-P15-1(別売)

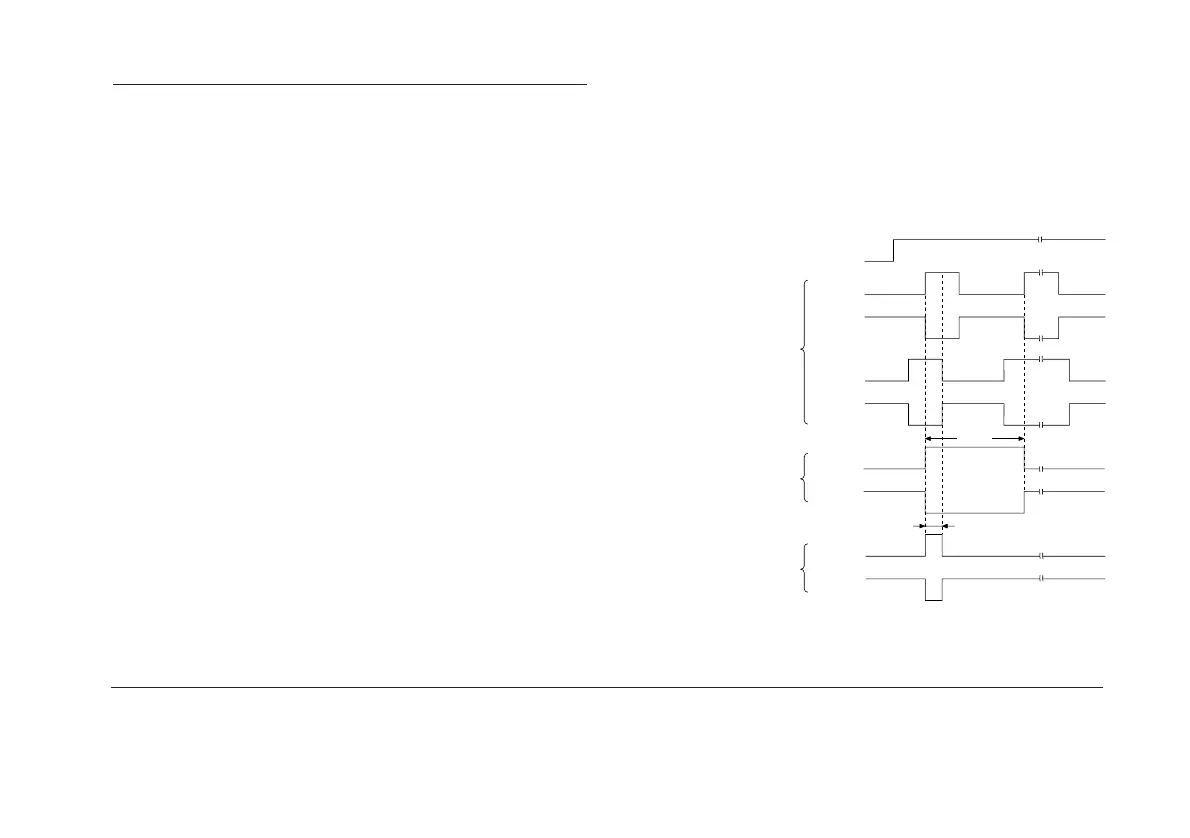

出力信号および原点出力信号
注意
原点信号は出力パルスと同期しており、基板上の
スイッチ(図3-3.S201No.1A/AB)の切替えにより、
図の信号が出力されます。
原点出力信号は、スケールの動作に対して両方向
で出力されますが、片方向のみ参照し、原点通過
時にLEDが点灯する状態で使用してください。
注意
移動量は、約100μsごとに検出され、この間に動いたスケール、またはヘッ
ドの変位量に相当するパルスとして出力されます。
A/B出力またはUp/Down出力信号は、一般のロータリエンコーダと違い疑似
的に作っていますので、スケール移動速度が遅い場合でもあらかじめ設定し
たパルス幅(Tw)で出力されることがあります。
受信回路は設定したパルス幅の信号を受けられるものが必要です。
PCA
＊PCA
PCB
＊PCB
PCZ
＊PCZ
PCZ
＊PCZ
4Tw
Tw
原点入力信号
出力パルス
S201
No.1SW=AB側のとき
(1パルス幅出力)
原点出力パルス
S201
No.1SW=A側のとき
(4パルス幅出力)
