14
出力回路 各出力は電圧差動型ラインドライバ(SN75113)を使
用しています。したがって受信回路には電圧差動型
ラインレシーバ(SN75115相当品)をご使用くださ
い。
原点精度 1パルス幅/4パルス幅(切替え)
例: 10μm分解能に設定した場合、精度は10μm
(1パルス幅)または40μm(4パルス幅)。
電源 DC+5V(±5%)
消費電力 2W(最大)
使用温度範囲 0〜+45℃
保存温度範囲 −10〜+50℃
ヘッドケーブル長
10m（PL23-AF）、3m（PL23-3F）
総重量 PL23-AF:1030g
PL23-3F:620g
付属品 ヘッド取付ネジ(M4×20) ......................................... 2
デテクタ取付ネジ(M4×10) .....................................4
ケーブルクランプ用ネジ(M4×8) ........................... 3
技術資料......................................................................1
出力コネクタ .........................................................1組
取扱説明書..................................................................1
ケーブルクランプ ..................................................... 3
スペーサ......................................................................1
PCA,PCB,PCZ,ALARM
*PCA,*PCB,*PCZ,*ALARM
アラーム信号 スケールが最大応答速度を越えたとき、またはヘッ
ドケーブルなどの断線があったときに働きます。ア
ラーム発生時には、ALARM出力がHighになり、
*ALARM出力がLowになります。このとき、原点信
号を除く出力信号はすべてハイインピーダンスとな
ります。
アラーム解除 アラームの解除は、アラーム発生の原因を全て取り
除いた後にリセットをかけるか、または電源の再投
入をすることにより行われます。
また、アラーム状態であっても、外部リセットがか
かっていればアラーム信号は出力されず、ハイイン
ピーダンスにもなりません。ただし、出力信号は停
止します。
リセット リセットをかける場合には、出力コネクタの20番ピ
ンと7番ピンを短絡してください。
外部リセット信号入力仕様
最小リセット時間: 300ms
最大短絡電流: 0.5mA
最大動作復帰時間: 10msec
(リセット解除後)

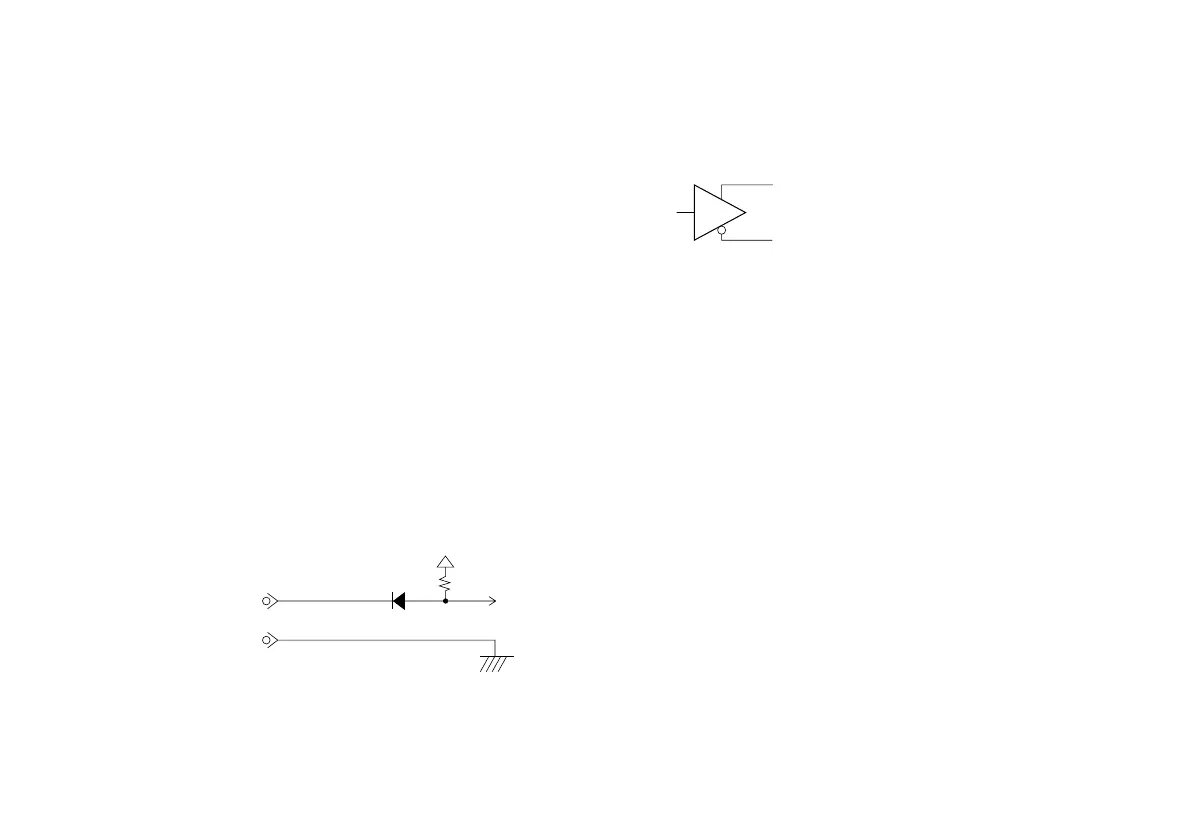

外部リセット信号入力回路
P20:RES
P7:GND
