SECTION 2
DISASSEMBLY
• This set can be disassembled in the order shown below.

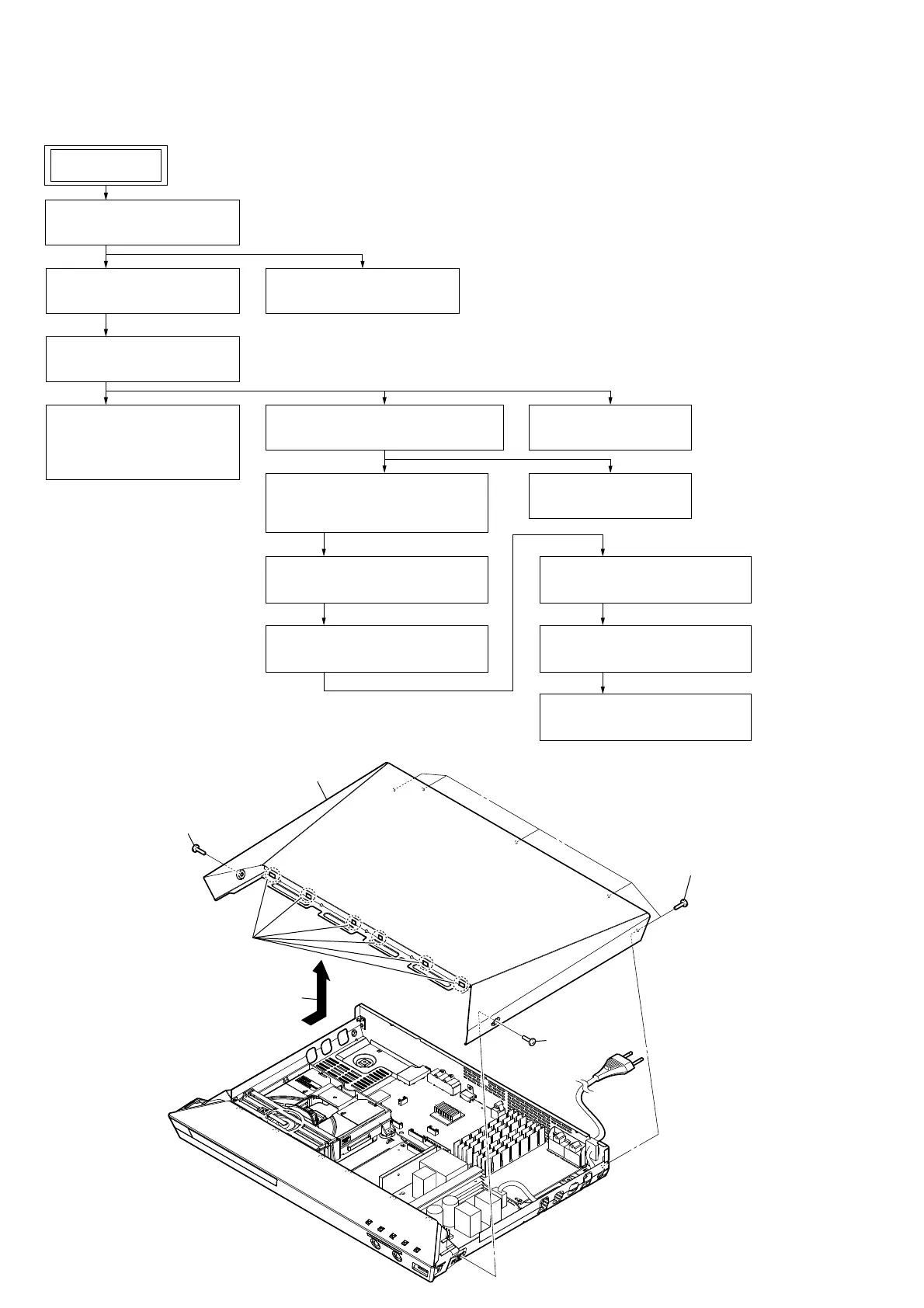

2-1. DISASSEMBLY FLOW
Note: Follow the disassembly procedure in the numerical order given.
2-2. TOP COVER (DJ)
2-2. TOP COVER (DJ)
(Page 6)
SET
2-3. DVD DOOR ASSY
(Page 7)
2-4. POWER BOARD
(Page 7)
2-14. MIC BOARD
(Page 16)
2-15. MAIN BOARD
(Page 17)
2-5. FRONT PANEL BLOCK
(Page 8)
2-6. BT ANTENNA (ANT1),
POWER KEY BOARD,
FUNCTION KEY BOARD
(Page 9)
2-7. DVD MECHANISM DECK BLOCK
(Page 10)
2-8. DVD MECHANISM DECK
(CMS-LS5FP)
(Page 11)
2-9. HOLDER CHUCK
(Page 12)
2-10. TRAY DISC-1
(Page 12)
2-11. TRAY DISC-2
(Page 13)
2-12. OPTICAL PICK-UP BLOCK-1
(Page 14)
2-13. OPTICAL PICK-UP BLOCK-2
(Page 15)
4 top cover (DJ)
1 screw (BVTT3 u 6)
1 screw
(BVTT3 u 6)
1 five screws
(BVTT3 u 6)
3 six claws
2 Remove the top cover (DJ)
in the direction of an arrow.
