Sony HCD-BX2 - Schematic Diagram - MAIN Board (2;4)

2121
HCD-BX2/DX2/DX2B

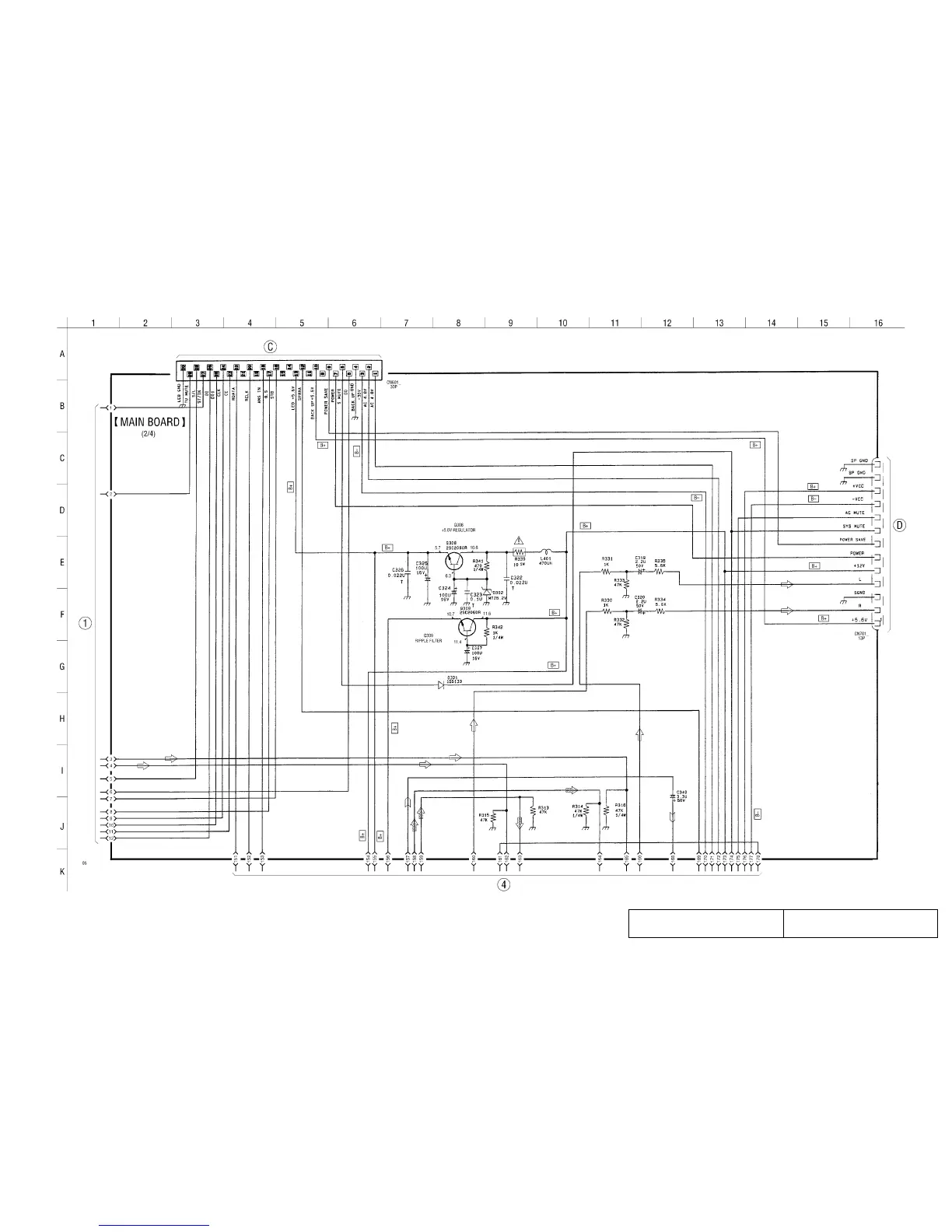

4-9. SCHEMATIC DIAGRAM – MAIN Board (2/4) –
• Voltages are dc with respect to ground under no-signal
(detuned) conditions.
no mark : FM
The components identified by mark 0 or dotted
line with mark 0 are critical for safety.
Replace only with part number specified.
Les composants identifiés par une marque 0 sont
critiques pour la sécurité. Ne les remplacer que
par une pièce portant le numéro spécifié.
(Page 24)
(Page 20)
(Page 23)
(Page 29: US,
CND, AEP, UK,
AUS models)
(Page 31: E
model)
