HCD-BX2/DX2/DX2B

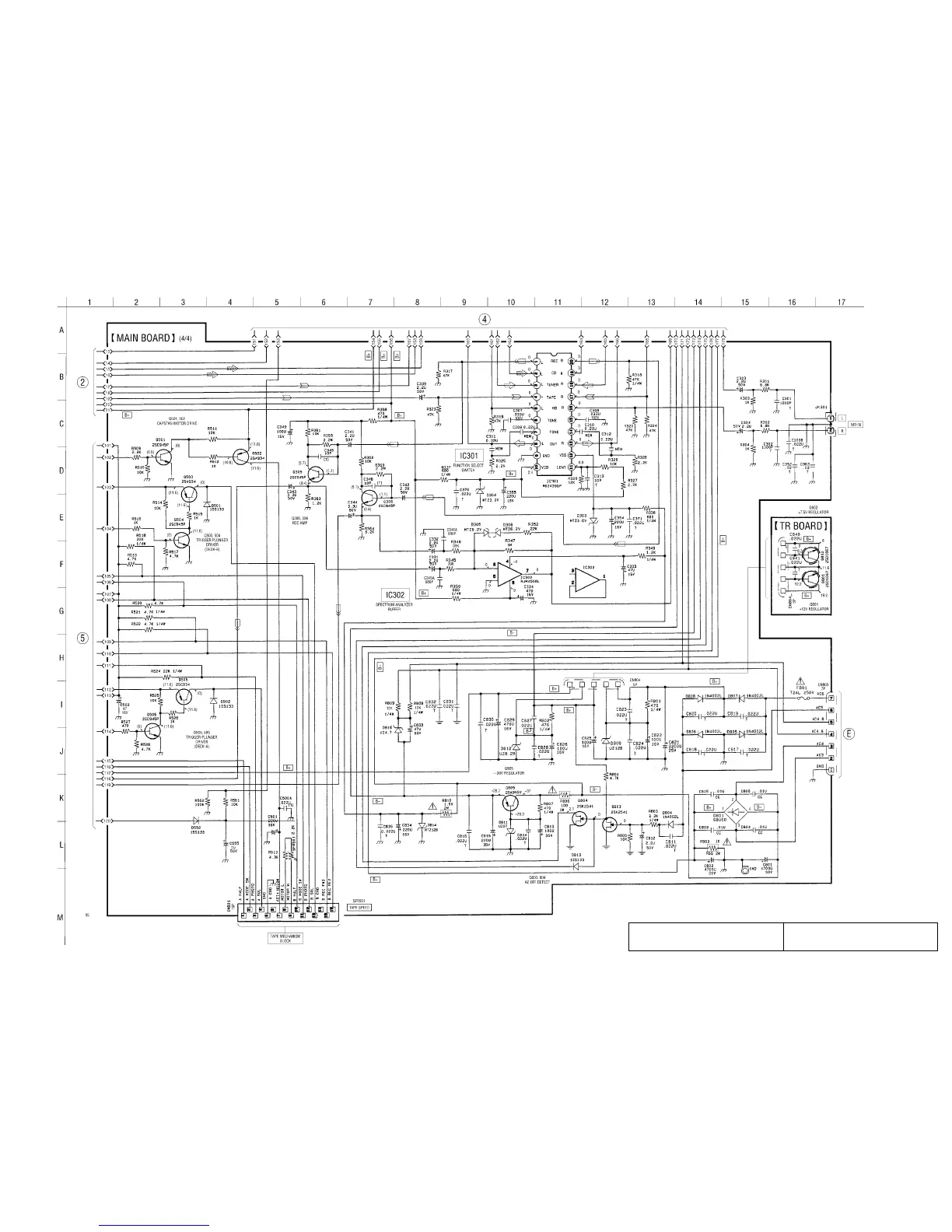

4-11. SCHEMATIC DIAGRAM – MAIN (4/4)/TR Boards –
• Voltages are dc with respect to ground under no-signal
(detuned) conditions.
no mark : FM
( ) : TAPE PLAY
The components identified by mark 0 or dotted
line with mark 0 are critical for safety.
Replace only with part number specified.
Les composants identifiés par une marque 0 sont
critiques pour la sécurité. Ne les remplacer que
par une pièce portant le numéro spécifié.
(Page 21)
(Page 20)
(Page 22)
(Page 29: US, CND, AEP, UK,
AUS models)
(Page 31: E model)
