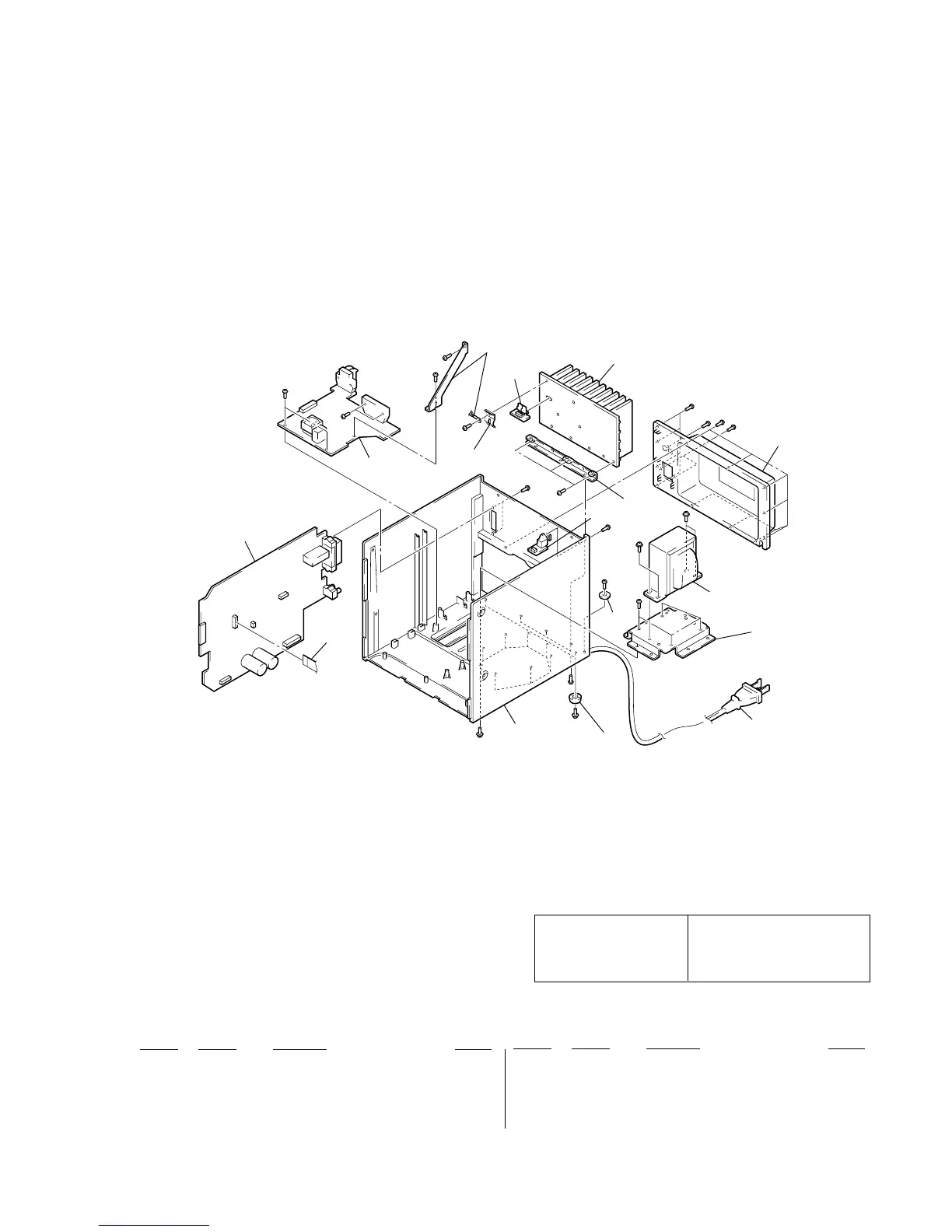

Sony HCD-BX2 - Bottom Cabinet Section Exploded View

39
(3) BOTTOM CABINET SECTION
253
T001
254
255
258
264
262
251
263
261
not
supplied
not
supplied
not
supplied
not
supplied
not
supplied
not
supplied
#3
#4
#17
#5
#4
#18
#18
#18
#18
#4
#18
#10
#18
#17
#5
#6
#16
#16
#4
Ref. No. Part No. Description Remark
Ref. No. Part No. Description Remark
251 4-229-486-01 CABINET, BOTTOM
253 1-792-850-11 WIRE (FLAT TYPE) (16 CORE)
254 A-4473-603-A MAIN BOARD, COMPLETE (US)
255 A-4473-607-A AMP BOARD, COMPLETE (US)
258 A-4473-606-A TR BOARD, COMPLETE
261 4-229-493-01 COVER, REAR
0 262 1-783-531-51 CORD, POWER (US, Canadian)
263 A-4473-612-A SOCKET BOARD, COMPLETE
264 4-229-497-01 WASHER, AC CORD
0 T001 1-435-611-11 TRANSFORMER, POWER (US)
The components identified by
mark 0 or dotted line with
mark 0 are critical for safety.
Replace only with part num-
ber specified.
Les composants identifiés par une
marque 0 sont critiques pour la
sécurité.
Ne les remplacer que par une pièce
portant le numéro spécifié.
